3.4 ESCARIADO (ciclo 201, DIN/ISO: G201)
3
78
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
Parámetros de ciclo
Distancia de seguridad Q200 (valor incremental):
distancia entre el extremo de la herramienta y la
superficie de la pieza Campo de introducción 0 a
99999,9999
Profundidad Q201 (valor incremental): distancia
entre la superficie de la pieza y la base del taladro
Campo de introducción -99999,9999 a 99999,9999
Avance al profundizar Q206: velocidad de
desplazamiento de la herramienta en el escariado
en mm/min. Campo de introducción 0 a 99999.999
alternativo
FAUTO, FU
Tiempo de espera abajo Q211: tiempo en
segundos que espera la herramienta en la base del
taladro Campo de introducción 0 a 3600,0000
Avance al retirar Q208: velocidad de
desplazamiento de la herramienta al retirarse del
taladro en mm/min. Si se introduce Q208 = 0,
entonces se aplica el avance de escariado. Campo
de introducción 0 a 99999.999
Coord. de la superficie de la pieza Q203
(absoluto): coordenadas de la superficie de la pieza.
Campo de introducción 0 a 99999,9999
2ª distancia de seguridad Q204 (valor incremental):
coordenada del eje de la herramienta. en la que
no se puede producir ninguna colisión entre la
herramienta y la pieza (medio de sujeción). Campo
de introducción 0 a 99999,9999

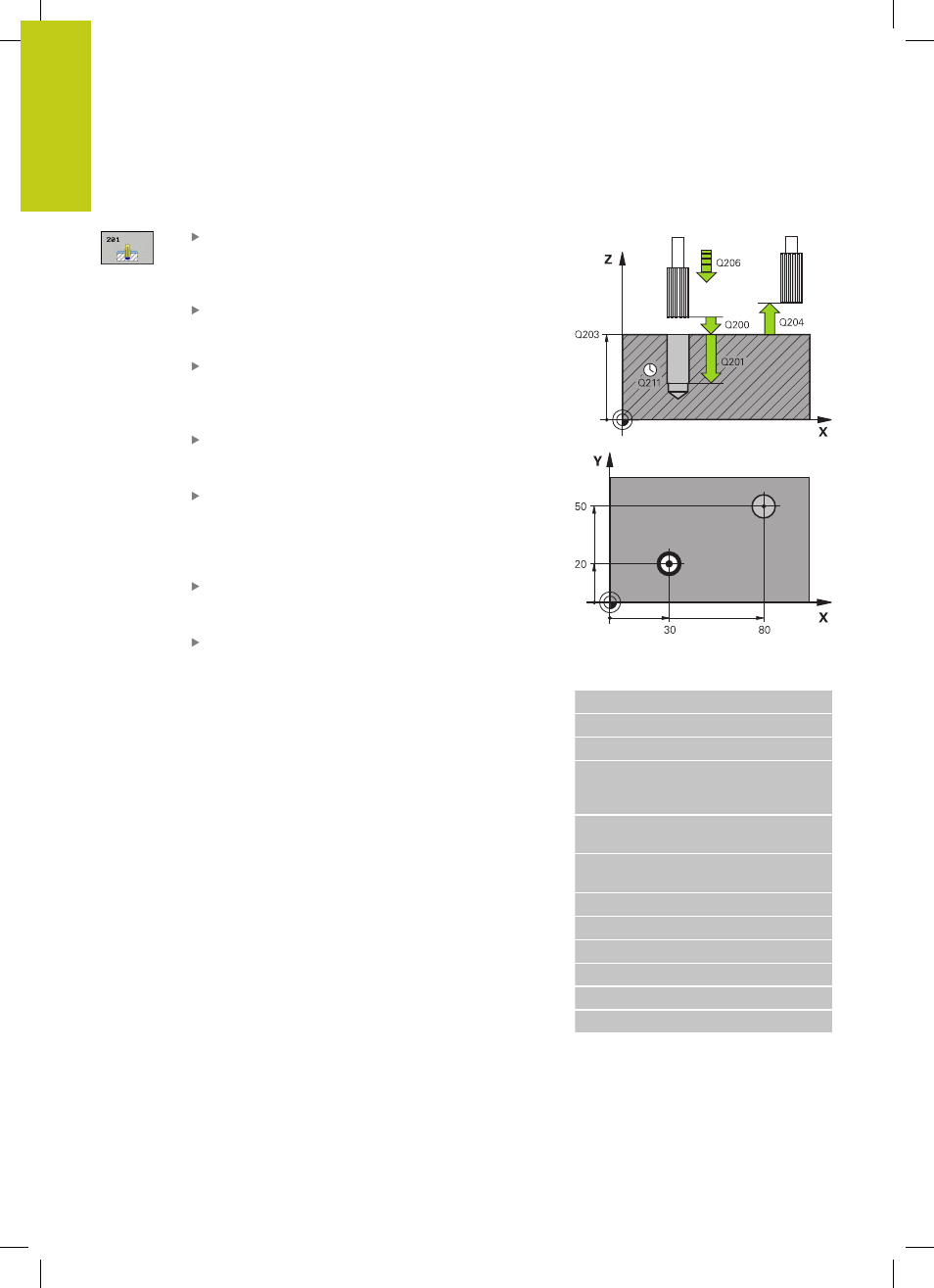

Bloques NC
11 CYCL DEF 201 ESCARIAR
Q200=2 ;DIST. DE SEGURIDAD
Q201=-15 ;PROFUNDIDAD
Q206=100 ;AVANCE DE
APROXIMACIÓN DE
PROFUNDIDAD
Q211=0.5 ;TIEMPO DE ESPERA
ABAJO
Q208=250 ;AVANCE DE
RETROCESO
Q203=+20 ;COOR. SUPERFICIE
Q204=100 ;2ª DIST. DE SEGURIDAD
12 L X+30 Y+20 FMAX M3
13 CYCL CALL
14 L X+80 Y+50 FMAX M9
15 L Z+100 FMAX M2
