Ciclos de mecanizado: Taladro
3.2 CENTRADO (ciclo 240, DIN/ISO: G240)
3
74
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
Parámetros de ciclo
Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la herramienta y
la superficie de la pieza; introducir siempre valor
positivo Campo de introducción 0 a 99999,9999
Selección profundidad/diámetro (0/1) Q343:
Seleccionar si se desea centrar sobre el diámetro o
sobre la profundidad introducida. Si se desea centrar
sobre el diámetro introducido, se debe definir el
ángulo extremo de la herramienta en la columna
ÁNGULO T. de la tabla de herramientas TOOL.T
0 : Centrar a la profundidad introducida
1 : Centrar al diámetro introducido
Profundidad Q201 (valor incremental): Distancia
entre la superficie de la pieza y la base de centrado
(extremo del cono de centrado). Solo es efectiva
si está definido Q343=0. Campo de introducción
-99999,9999 a 99999,9999
Diámetro (signo) Q344: Diámetro de centrado.
Solo es efectiva si está definido Q343=1. Campo de
introducción -99999,9999 a 99999,9999
Avance al profundizar Q206: Velocidad de
desplazamiento de la herramienta en el centraje
en mm/min. Campo de introducción 0 a 99999.999
alternativo
FAUTO, FU
Tiempo de espera abajo Q211: tiempo en
segundos que espera la herramienta en la base del
taladro Campo de introducción 0 a 3600,0000
Coord. de la superficie de la pieza Q203
(absoluto): coordenadas de la superficie de la pieza.
Campo de introducción -99999,9999 a 99999,9999
2ª distancia de seguridad Q204 (valor incremental):
coordenada del eje de la herramienta. en la que
no se puede producir ninguna colisión entre la
herramienta y la pieza (medio de sujeción). Campo
de introducción 0 a 99999,9999 Bloques NC

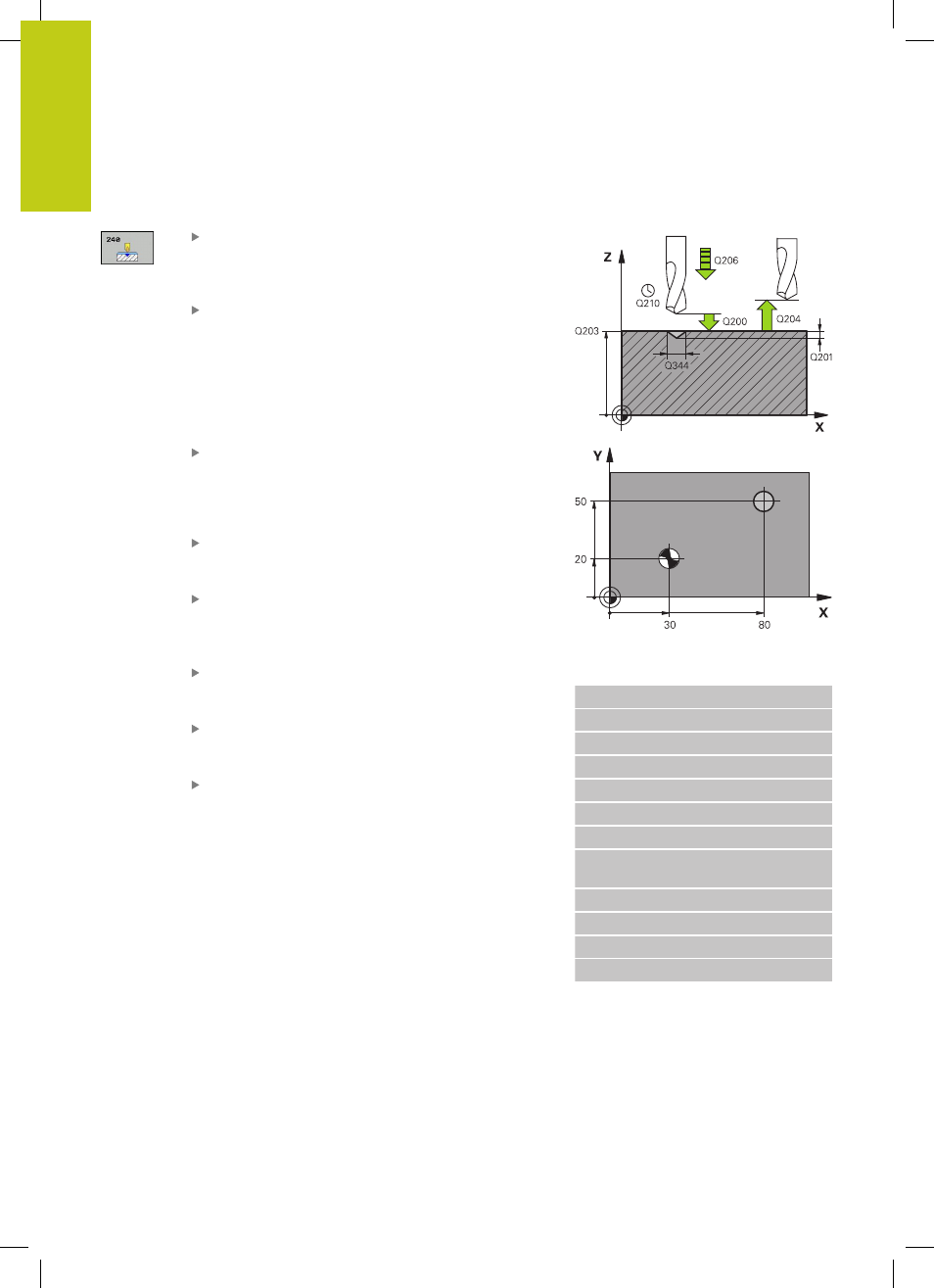

10 L Z+100 R0 FMAX
11 CYCL DEF 240 CENTRAR
Q200=2 ;DISTANCIA SEGURIDAD
Q343=1 ;SELEC. DIA./PROF.
Q201=+0 ;PROFUNDIDAD
Q344=-9 ;DIAMETRO
Q206=250 ;AVANCE PROFUNDIDAD
Q211=0.1 ;TIEMPO ESPERA
ABAJO
Q203=+20 ;COORD. SUPERFICIE
Q204=100 ;2A DIST. SEGURIDAD
12 L X+30 Y+20 R0 FMAX M3 M99
13 L X+80 Y+50 R0 FMAX M99
