Ciclos de mecanizado: Taladro
3.3 TALADRAR (ciclo 200)
3
76
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015

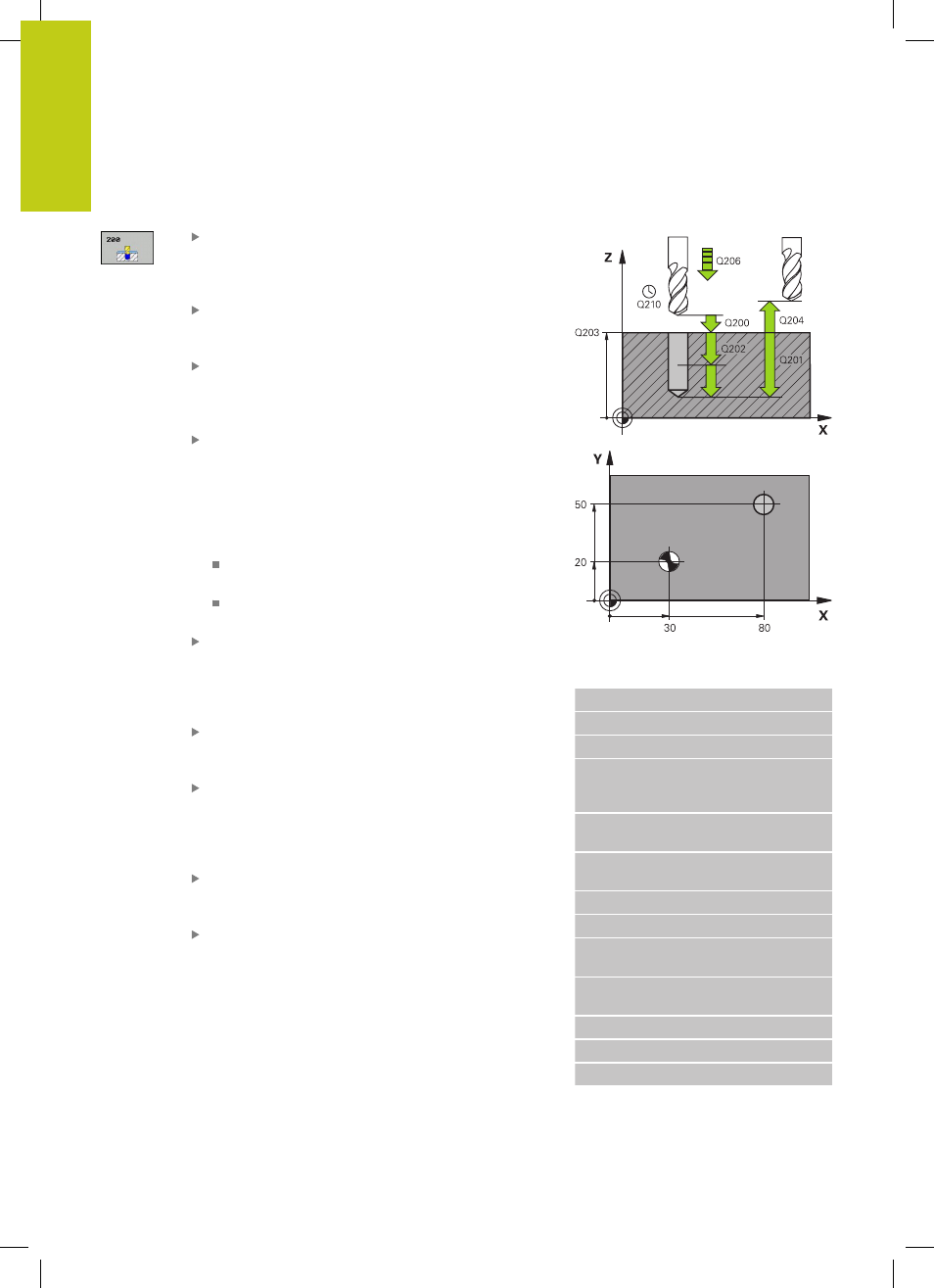

Parámetros de ciclo
Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la herramienta y
la superficie de la pieza; introducir siempre valor
positivo Campo de introducción 0 a 99999,9999
Profundidad Q201 (valor incremental): distancia
entre la superficie de la pieza y la base del taladro
Campo de introducción -99999,9999 a 99999,9999
Avance al profundizar Q206: velocidad de
desplazamiento de la herramienta en el taladrado
en mm/min. Campo de introducción 0 a 99999.999
alternativo
FAUTO, FU
Paso de profundización Q202 (incremental):
medida a la que la herramienta correspondiente
se aproxima. Campo de introducción 0 hasta
99999,9999 La profundidad de taladrado no tiene
porque ser múltiplo del paso de profundización. El
TNC se desplaza en un solo paso de mecanizado a
la profundidad total cuando:
El paso de profundización y la profundidad total
son iguales
El paso de profundización es mayor a la
profundidad total
Tiempo de espera arriba Q210: tiempo en
segundos que espera la herramienta a la distancia
de seguridad, después de que el TNC la ha retirado
del taladro para desahogar la viruta Campo de
introducción 0 a 3600,0000
Coord. de la superficie de la pieza Q203
(absoluto): coordenadas de la superficie de la pieza.
Campo de introducción -99999,9999 a 99999,9999
2ª distancia de seguridad Q204 (valor incremental):
coordenada del eje de la herramienta. en la que
no se puede producir ninguna colisión entre la
herramienta y la pieza (medio de sujeción). Campo
de introducción 0 a 99999,9999
Tiempo de espera abajo Q211: tiempo en
segundos que espera la herramienta en la base del
taladro Campo de introducción 0 a 3600,0000
Referencia profundidad Q395: selección de si la
profundidad introducida se refiere al extremo de la
herramienta o a la parte cilíndrica de la misma. Si el
TNC debe referir la profundidad a la parte cilíndrica
de la herramienta, se debe definir el ángulo extremo
de la herramienta en la columna T-ANGLE de la tabla
de la herramienta TOOL.T.
0 = Profundidad referida al extremo de la
herramienta
1 = Profundidad referida a la parte cilíndrica de la
herramienta
Frases NC
TALADRAR 11 CYCL DEF 200
Q200=2 ;DIST. DE SEGURIDAD
Q201=-15 ;PROFUNDIDAD
Q206=250 ;AVANCE DE
APROXIMACIÓN DE
PROFUNDIDAD
Q202=2 ;PASO DE
PROFUNDIZACIÓN
Q210=0 ;TIEMPO DE ESPERA
ARRIBA
Q203=+20 ;COOR. SUPERFICIE
Q204=100 ;2ª DIST. DE SEGURIDAD
Q211=0.1 ;TIEMPO DE ESPERA
ABAJO
Q395=0 ;REFERENCIA
PROFUNDIDAD
12 L X+30 Y+20 FMAX M3
13 CYCL CALL
14 L X+80 Y+50 FMAX M99
