Ciclos: Tornear
12.24 PUNZONAR CONTORNO RADIAL
(Ciclo 860, DIN/ISO: G860)
12
418
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
Avance de acabado Q505: velocidad de avance
durante el acabado. Si se ha programado M136,
el TNC interpreta el avance en milímetros por
revolución, sin M136 en milímetros por minuto.
Limitación del corte Q479: activar la limitación del
corte:
0 : ninguna limitación de corte activa
1 : Limitación del corte (
Q480/Q482)
Valor límite diámetro Q480: valor X para la
limitación del contorno (valor de diámetro)
Valor límite Z Q482: valor Z para la limitación del
contorno

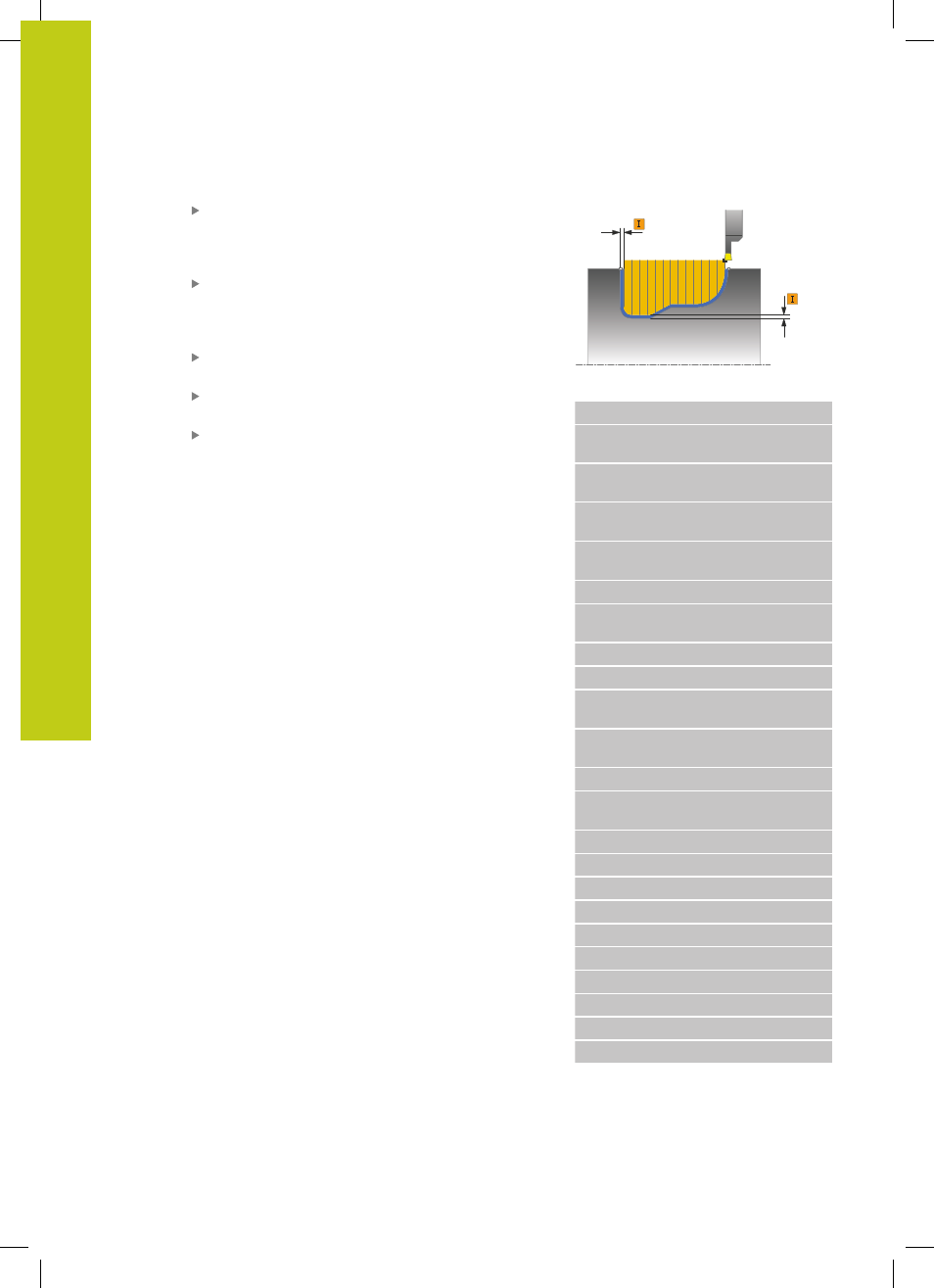

Limitación de aproximación Q463: profundidad de
punzonado máx. por corte
Ø Q483
Q484
Frases NC
9 CYCL DEF 14.0 CONTORNO
10 CYCL DEF 14.1 LABEL DE
CONTORNO2
11 CYCL DEF 860 PUNZONAR
CONTORNO RADIAL
Q215=+0
;VOLUMEN DE
MECANIZADO
Q460=+2 ; DISTANCIA DE
SEGURIDAD
Q478=+0.3 ;AVANCE DESBASTE
Q483=+0.4 ;DIÁMETRO
SOBREMEDIDA
Q484=+0.2 ;SOBREMEDIDA Z
Q505=+0.2 ;AVANCE ACABADO
Q479=+0 ;LIMITACIÓN DEL
CORTE
Q480=+0 ;VALOR LÍMITE
DIÁMETRO
Q482=+0 ;VALOR LÍMITE Z
Q463=+0 ;LIMITACIÓN
APROXIMACIÓN
12 L X+75 Y+0 Z+2 FMAX M303
13 CYCL CALL
14 M30
15 LBL 2
16 L X+60 Z-20
17 L X+45
18 RND R2
19 L X+40 Z-25
20 L Z+0
21 LBL 0
