Ciclos de palpación: Determinar puntos de referencia automáticamente
15.9 PUNTO DE REFERENCIA ESQUINA EXTERIOR (Ciclo 415, DIN/ISO:
G415)
15
524
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015

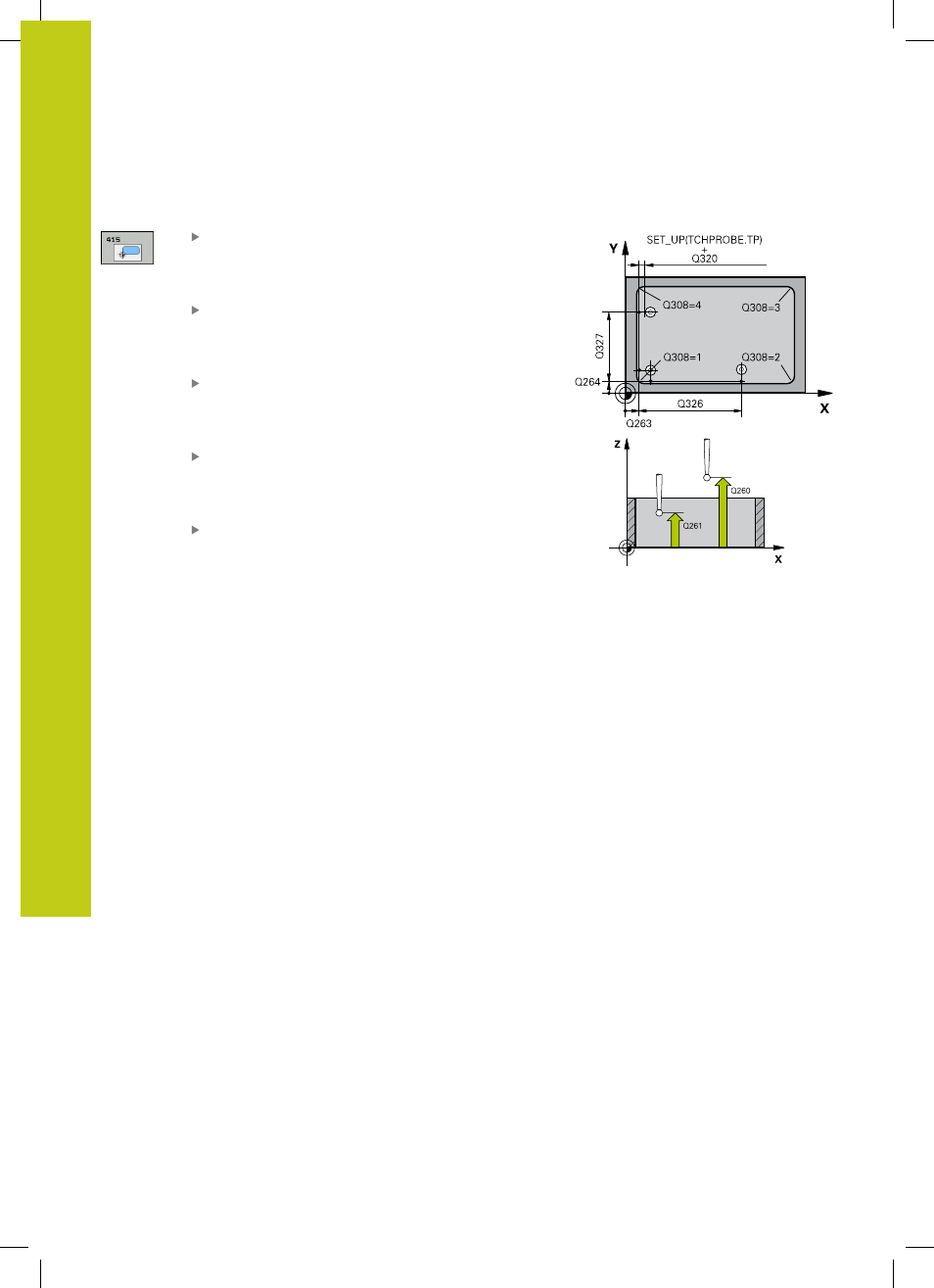

Parámetros de ciclo
1er punto de medición del 1er eje Q263 (valor
absoluto): coordenada del 1er punto de palpación en
el eje principal del plano de mecanizado. Campo de
introducción -99999,9999 a 99999,9999
1er punto de medición del 2º eje Q264 (valor
absoluto): coordenada del 1er punto de palpación en
el eje auxiliar del plano de mecanizado. Campo de
introducción -99999,9999 a 99999,9999
Distancia 1er eje Q326 (valor incremental):
Distancia entre el primer y el segundo punto
de medición en el eje principal del plano de
mecanizado. Campo de introducción 0 a 99999,9999
Distancia 2º eje Q327 (valor incremental): Distancia
entre el tercer y el cuarto punto de medición en
el eje auxiliar del plano de mecanizado. Campo de
introducción 0 a 99999,9999
Esquina Q308: número de la esquina, en la cual el
TNC debe fijar el punto de referencia. Campo de
introducción 1 a 4
