MEDIR ANCHURA INTERIOR (Ciclo 425, DIN/ISO: G425) 16.9
16
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
573
16.9 MEDIR ANCHURA INTERIOR
(Ciclo 425, DIN/ISO: G425)
Desarrollo del ciclo

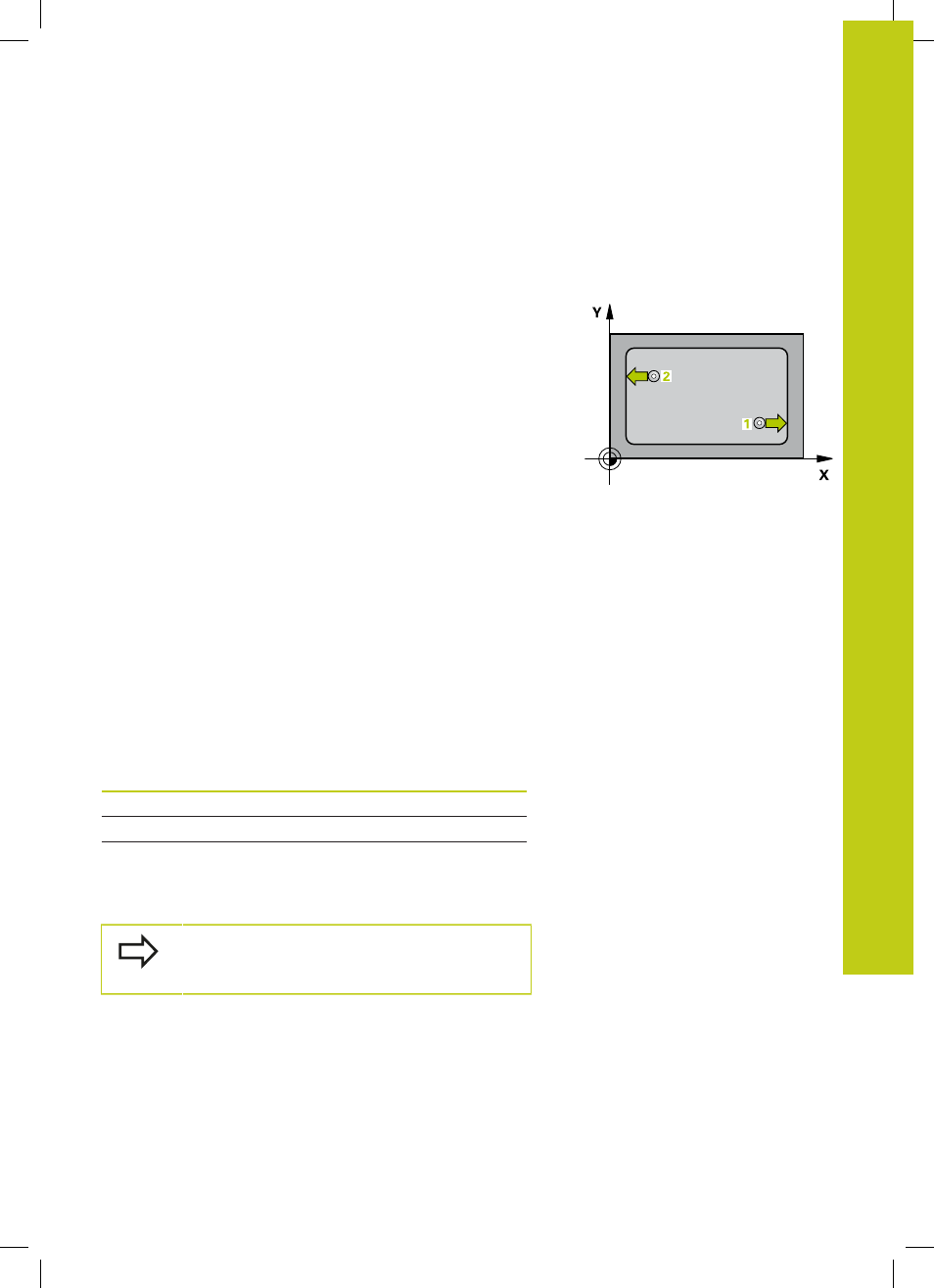

El ciclo de palpación 425 calcula la posición y la anchura de
una ranura (cajera). Si se han definido los valores de tolerancia
correspondientes en el ciclo, el TNC realiza una comparación del
valor nominal y el real y memoriza la diferencia en los parámetros
del sistema.
1 El TNC posiciona el palpador con avance rápido (valor de la
columna
FMAX) y con lógica de posicionamiento (ver "Ejecutar
ciclos de palpación", página 462) en el punto de palpación 1 . El
TNC calcula los puntos de palpación a partir de los datos del
ciclo y de la distancia de seguridad de la columna
SET_UP de la
tabla de palpación
2 A continuación, el palpador se desplaza hasta la altura de
medición introducida y ejecuta el primer proceso de palpación
con avance de palpación (Columna
F) 1. Palpación es siempre en
la dirección positiva del eje programado
3 Si para la segunda medición se introduce un desplazamiento,
el TNC desplaza el palpador (si es necesario, hasta altura de
seguridad) al siguiente punto de palpación
2 y ejecuta allí el
segundo proceso de palpación. Con longitudes nominales
grandes, el TNC posiciona al segundo punto de palpación con
marcha rápida. Cuando no se introduce una desviación, el TNC
mide directamente la anchura en la dirección contraria
4 Para finalizar el TNC hace retroceder el palpador a la altura de
seguridad y memoriza los valores reales y la desviación en los
siguientes parámetros Q:
Número de
parámetro Significado
Q156 Valor real de la longitud medida
Q157 Valor real posición eje central
Q166 Desviación de la longitud medida
¡Tener en cuenta durante la programación!
Antes de la definición del ciclo deberá programarse
una llamada a la herramienta para la definición del eje
del palpador.
