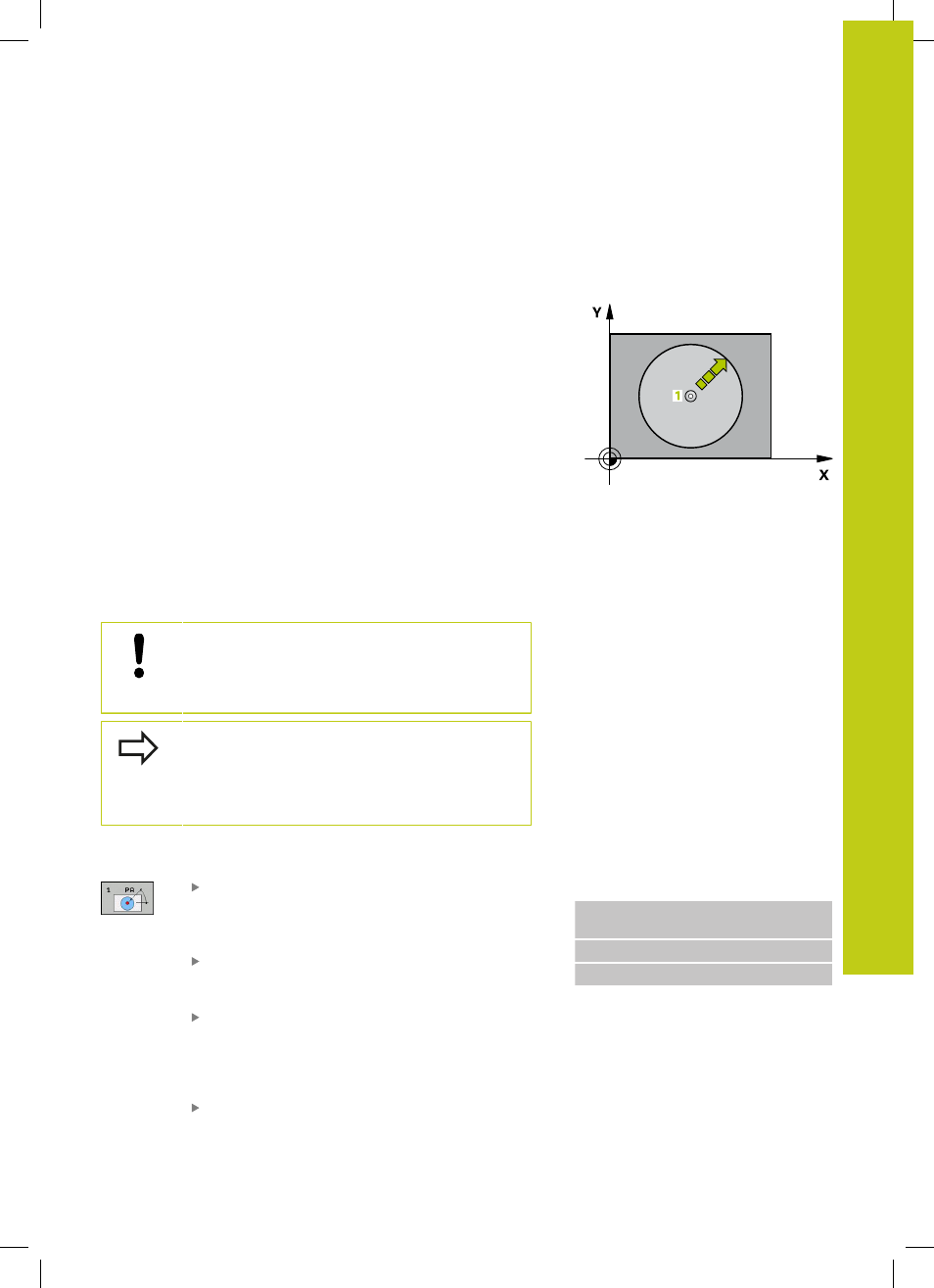

16.3 PLANO DE REFERENCIA Polar (Ciclo
1)
Desarrollo del ciclo
El ciclo de palpación 1 calcula cualquier posición de la pieza en
cualquier dirección de palpación.
1 El palpador se desplaza en un movimiento en 3D con avance
rápido (valor de la columna FMAX) a la posición previa 1
programada en el ciclo
2 A continuación, el palpador ejecuta el proceso de palpación con
avance de palpación (Columna
F). En el proceso de palpación
el TNC desplaza simultáneamente dos ejes (dependiendo del
ángulo de palpación). La dirección de palpación se determina
mediante el ángulo en polares introducido en el ciclo
3 Una vez que el TNC ha detectado la posición, el palpador
retorna al punto de partida del proceso de palpación. Las
coordenadas de la posición en la que se encuentra el palpador
en el momento de la señal de conexión las memoriza el TNC en
los parámetros Q115 a Q119.
¡Tener en cuenta durante la programación!
¡Atención: Peligro de colisión!
Preposicionar el sistema de palpación de tal manera
que se evite una colisión al desplazar la preposición
programada.
El eje de palpación definido en el ciclo determina el
plano de palpación:
Eje de palpación X: Plano X/Y
Eje de palpación Y: Plano Y/Z
Eje de palpación Z: Plano Z/X
Parámetros de ciclo
Eje de palpación: Introducir el eje de palpación
con la tecla de selección de eje o mediante el
teclado ASCII. Confirmar con la tecla
ENT. Campo
de introducción
X, Y ó Z
ángulo de palpación: ángulo referido al eje de
palpación , en el cual debe desplazarse el palpador.
Campo de introducción -180,0000 a 180,0000
Valor nominal de la posición: Mediante las teclas
de selección de los ejes o a través del teclado
ASCII, introducir todas las coordenadas para el
posicionamiento previo del palpador. Campo de
introducción -99999,9999 a 99999,9999
Finalizar la introducción: pulsar la tecla
ENT
Frases NC
67 TCH PROBE 1.0 PLANO DE
REFERENCIA POLAR
68 TCH PROBE 1.1 X ÁNGULO: +30
69 TCH PROBE 1,2 X+5 Y+0 Z-5
