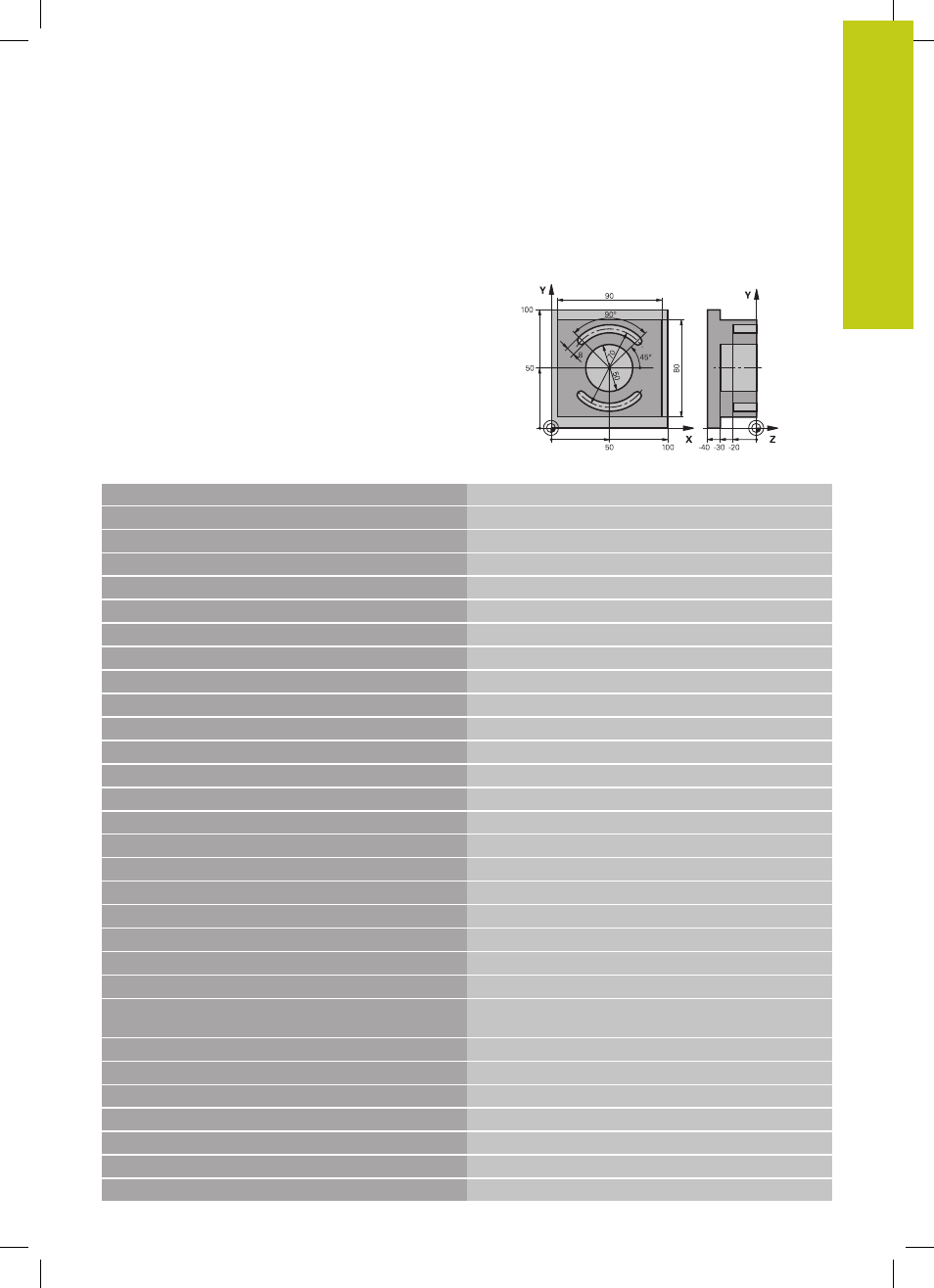

Ejemplo: Fresado de cajera, isla y ranura
0 BEGINN PGM C210 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Definición de la pieza en bruto
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S3500
Llamada a la hta. para el desbaste/acabado
4 L Z+250 R0 FMAX
Retirar la herramienta
5CYCL DEF 256 ISLA RECTANGULAR
Definición del ciclo de mecanizado exterior
Q218=90
;LONGITUD LADO 1
Q424=100
;MEDIDA DE LA PIEZA EN BRUTO 1
Q219=80
;LONGITUD LADO 2
Q424=100
;MEDIDA DE LA PIEZA EN BRUTO 2
Q220=0
;RADIO ESQUINA
Q368=0
;SOBREMEDIDA LATERAL
Q224=0
;POSICIÓN DE GIRO
Q367=0
;POSICIÓN DE LA ISLA
Q207=250
;AVANCE DE FRESADO
Q351=+1
;TIPO DE FRESADO
Q201=-30
;PROFUNDIDAD
Q202=5
;PROFUNDIDAD DE PASO
Q206=250
;AVANCE AL PROFUNDIZAR
Q200=2
;DIST. DE SEGURIDAD
Q203=+0
;COORD. SUPERFICIE
Q204=20
;2ª DIST. DE SEGURIDAD
Q370=1
;SOLAPAMIENTO DE LA
TRAYECTORIA
Q437=0
;POSICIÓN DE DESPLAZAMIENTO
6 L X+50 Y+50 R0 M3 M99
Llamada al ciclo de mecanizado exterior
7 CYCL DEF 252 CAJERA CIRCULAR
Definición del ciclo cajera circular
Q215=0
;ALCANCE DE MECANIZADO
Q223=50
;DIÁMETRO DEL CÍRCULO
Q368=0.2
;SOBREMEDIDA LATERAL
Q207=500
;AVANCE DE FRESADO
