MEDIR CÍRCULO DE TALADROS (Ciclo 430; DIN/ISO: G430) 16.12
16
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
583

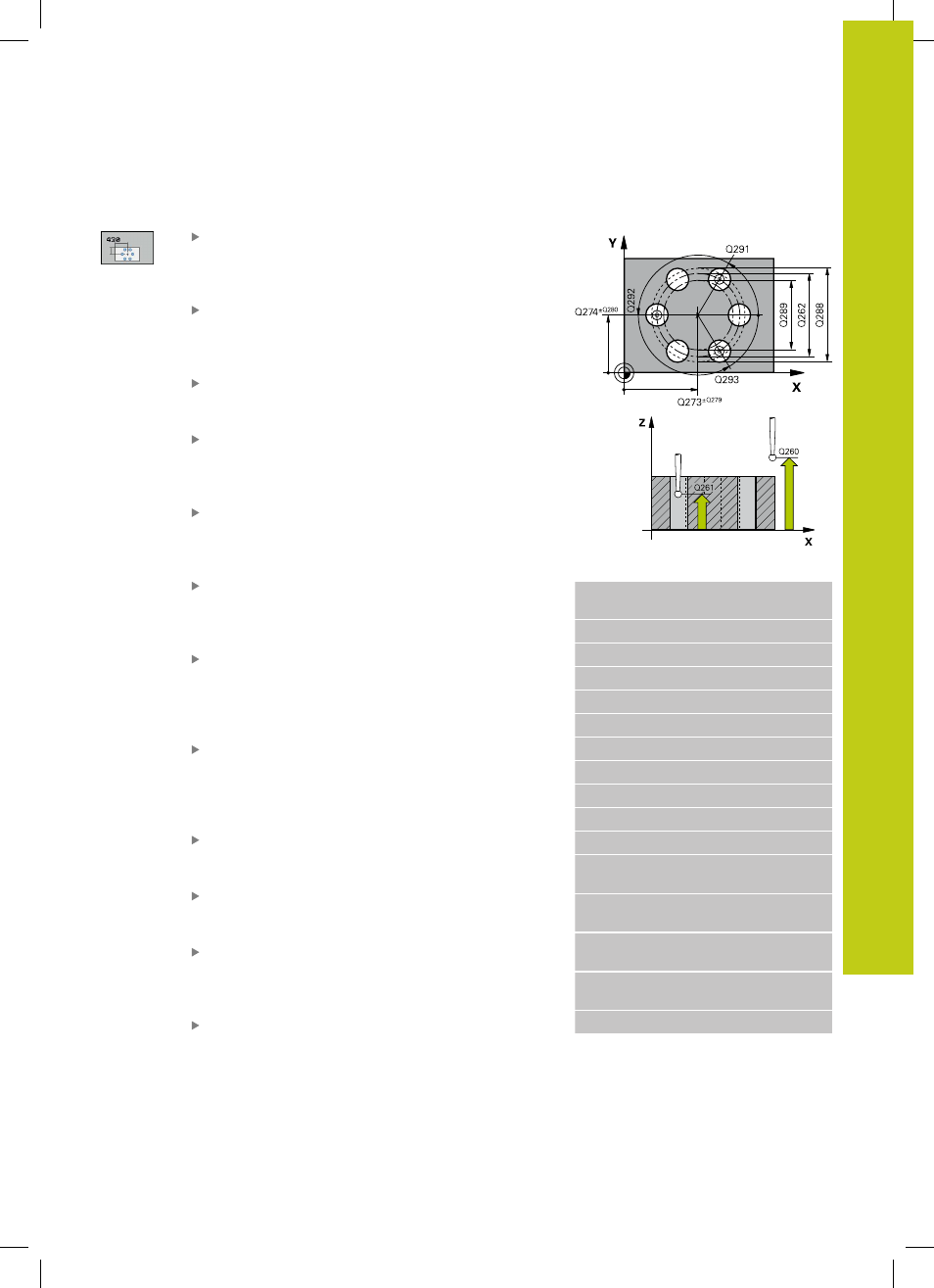

Parámetros de ciclo
centro 1er eje Q273 (valor absoluto): centro del
círculo de taladros (valor nominal) en el eje principal
del plano de mecanizado. Campo de introducción
-99999,9999 a 99999,9999
centro 2º eje Q274 (valor absoluto): centro del
círculo de taladros (valor nominal) en el eje auxiliar
del plano de mecanizado. Campo de introducción
-99999,9999 a 99999,9999
Diámetro nominal Q262: Introducir el diámetro
del círculo de taladros. Campo de introducción 0 a
99999,9999
Ángulo 1. taladro Q291 (valor absoluto): ángulo en
coordenadas polares del primer centro del taladro
en el plano de mecanizado Campo de introducción
-360,0000 a 360,0000
Angulo 2º taladro Q292 (valor absoluto): ángulo en
coordenadas polares del segundo centro del taladro
en el plano de mecanizado Campo de introducción
-360,0000 a 360,0000
Angulo 3º taladro Q293 (valor absoluto): angulo en
coordenadas polares del tercer centro del taladro
en el plano de mecanizado Campo de introducción
-360,0000 a 360,0000
Altura de la medición en el eje del palpador
Q261 (valor absoluto): coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo
de introducción -99999,9999 a 99999,9999
Altura de seguridad Q260 (valor absoluto):
coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador
y la pieza. Campo de introducción -99999,9999 a
99999,9999
Cota máximaQ288: máximo diámetro admisible
para el círculo de taladros. Campo de introducción 0
a 99999,9999
Cota mínima Q289: mínimo diámetro admisible
para el círculo de taladros. Campo de introducción 0
a 99999,9999
Valor tolerancia centro 1er eje Q279: desviación
admisible de la posición en el eje principal del
plano de mecanizado. Campo de introducción 0 a
99999,9999
Valor tolerancia centro 2º eje Q280: desviación
admisible de la posición en el eje auxiliar del
plano de mecanizado. Campo de introducción 0 a
99999,9999
Frases NC
5 TCH PROBE 430 MEDIR CIRCULO
TALADROS
Q273=+50
;CENTRO 1ER EJE
Q274=+50 ;CENTRO 2º EJE
Q262=80 ;DIÁMETRO NOMINAL
Q291=+0 ;ÁNGULO 1ER TALADRO
Q292=+90 ;ÁNGULO 2º TALADRO
Q293=+180 ;ÁNGULO 3ER TALADRO
Q261=-5 ;ALTURA DE MEDICIÓN
Q260=+10 ;ALTURA SEGURA
Q288=80.1 ;MEDIDA MÁXIMA
Q289=79.9 ;MEDIDA MÍNIMA
Q279=0,15 ;TOLERANCIA 1ER
CENTRO
Q280=0,15 ;TOLERANCIA 2º
CENTRO
Q281=1 ;PROTOCOLO DE
MEDICIÓN
Q309=0 ;DETENCIÓN DEL PGM
EN CASO DE ERROR
Q360=0 ;HERRAMIENTA
