Ciclos: Tornear
12.16 TORNEADO DE TRONZADO RADIAL ®
(Ciclo 841, DIN/ISO: G841)
12
382
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
12.16 TORNEADO DE TRONZADO RADIAL
®
(Ciclo 841, DIN/ISO: G841)

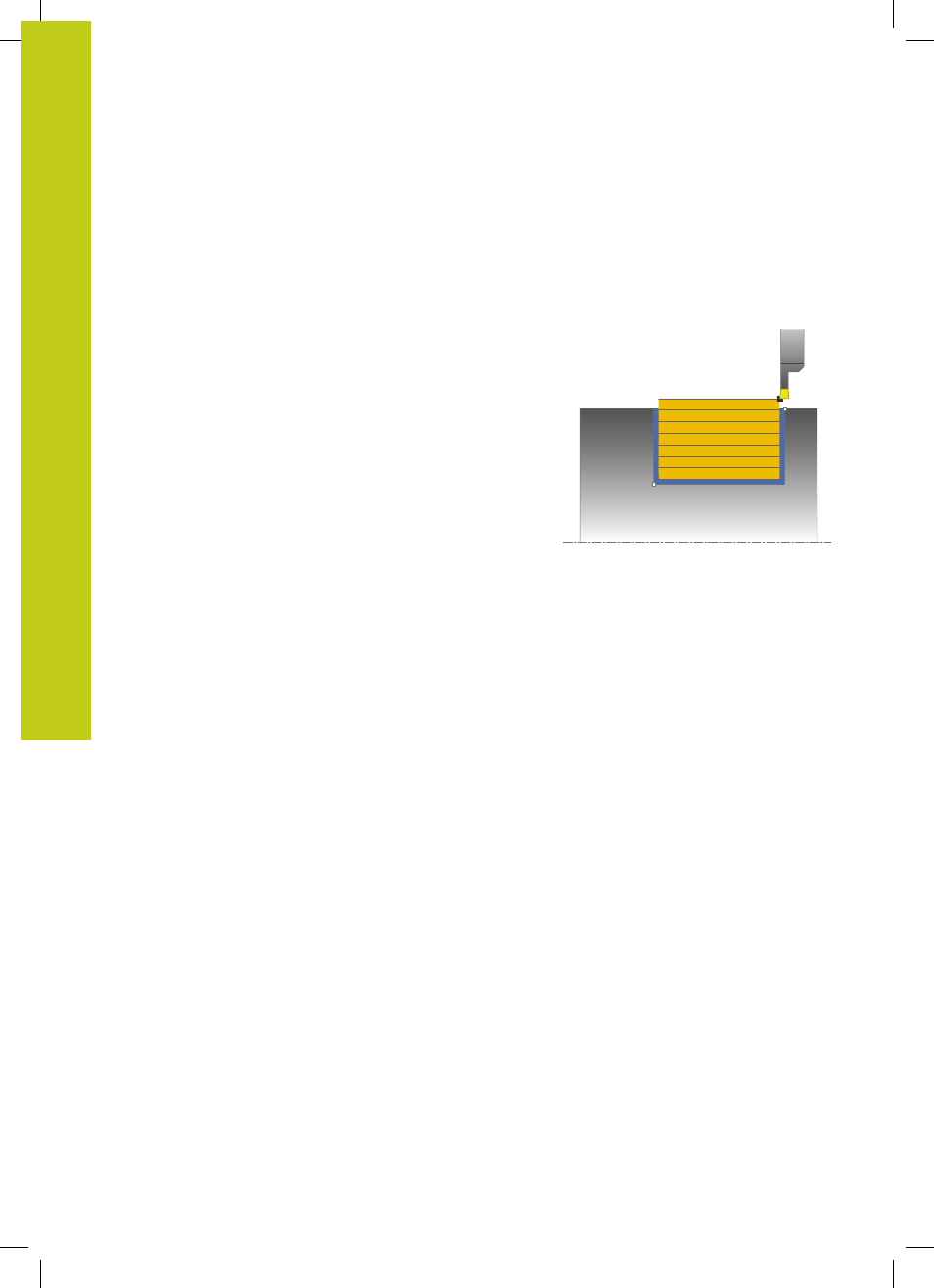

Aplicación
Con este ciclo se puede realizar torneado de tronzado de ranuras
en ángulo recto en la dirección longitudinal. En el torneado de
tronzado se ejecuta alternativamente un movimiento de tronzado
a la profundidad de aproximación seguido de un movimiento de
desbaste. De esta forma se produce el mecanizado con un mínimo
de movimientos de elevación y aproximación.
El ciclo se puede utilizar para el mecanizado de desbaste, de
acabado o completo. El mecanizado de desbaste se realiza paralelo
al eje.
El ciclo se puede utilizar para el mecanizado de interiores y de
exteriores. Si la herramienta en la llamada del ciclo se encuentra
fuera del contorno a mecanizar, el ciclo realiza un mecanizado
exterior. Si la herramienta se encuentra dentro del contorno a
mecanizar, el ciclo realiza un mecanizado interior.
Realización del ciclo desbaste
Como punto inicial de ciclo, el TNC utiliza la posición de
herramienta en la llamada del ciclo. El ciclo mecaniza sólo la zona
desde el punto inicial de ciclo hasta el punto final definido en el
ciclo.
1 Partiendo del punto inicial del ciclo, el TNC ejecuta un
movimiento de tronzado hasta la primera profundidad de
aproximación.
2 El TNC mecaniza la zona entre la posición inicial y el punto final
en dirección longitudinal con el avance definido
Q478.
3 En el caso de que en el ciclo se haya definido el parámetro de
introducción Q488 , se mecanizan elementos de profundización
con este avance de profundización.
4 En el caso de que en el ciclo se haya seleccionado únicamente
una dirección de mecanizado Q507=1, el TNC retira la
herramienta la distancia de seguridad, retrocede en marcha
rápida y vuelve a recorrer el contorno con el avance definido.
Con la dirección de mecanizado
Q507=0 la aproximación se
ejecuta en ambos lados.
5 La herramienta penetra hasta la profundidad de aproximación
siguiente.
6 El TNC repite este proceso (2 a 4) hasta haber alcanzado la
profundidad de ranura.
7 El TNC posiciona la herramienta haciéndola retroceder la
distancia de seguridad y ejecuta un movimiento de tronzado en
ambas paredes laterales.
8 El TNC hace retroceder la herramienta hasta el punto inicial del
ciclo en marcha rápida.
