Ciclos de mecanizado: fresado de cajeras / Fresado de islas / Fresado de
ranuras
5.6 ISLA RECTANGULAR (ciclo 256, DIN/ISO: G256)
5
162
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
5.6 ISLA RECTANGULAR (ciclo 256,
DIN/ISO: G256)
Desarrollo del ciclo
Con el ciclo 256 Isla rectangular es posible mecanizar una isla
rectangular. Si una cota de la pieza en bruto es mayor que el
incremento lateral máximo permitido, entonces el TNC realiza
varios incrementos laterales hasta alcanzar la dimensión final.

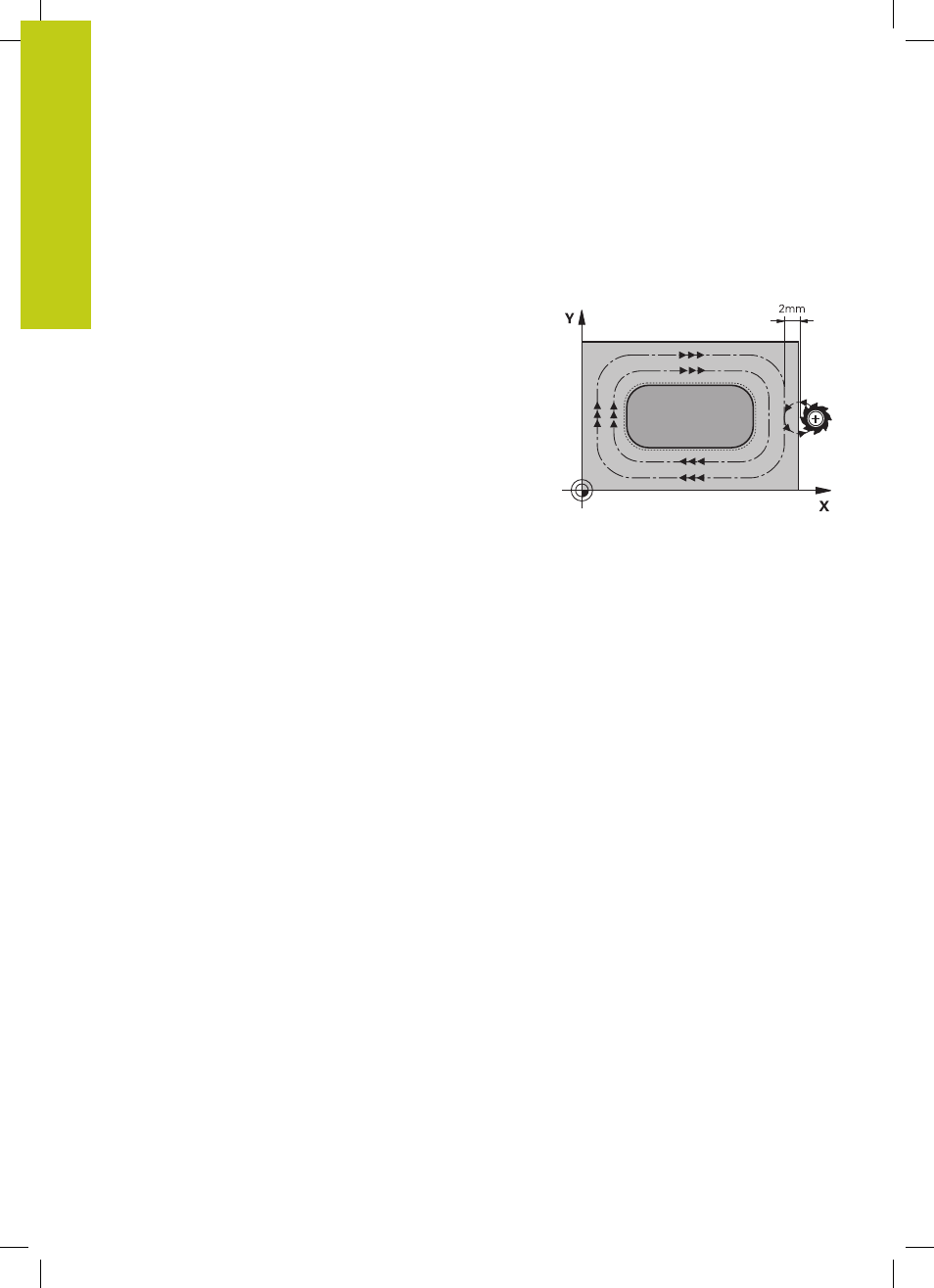

1 La herramienta parte de la posición inicial del ciclo (centro de la
isla) a la posición inicial del mecanizado de la isla. La posición
inicial se determina con el parámetro Q437. La posición del
ajuste estándar (
Q437=0) se encuentra 2 mm a la derecha, junto
a la pieza en bruto de la isla.
2 En el caso de que la herramienta esté en la 2ª distancia
de seguridad, el TNC desplaza la hta. en marcha rápida
FMAX a la distancia de seguridad y desde allí, con avance de
profundización a la primera profundidad de paso
3 A continuación, la herramienta se desplaza tangencialmente al
contorno de la isla y, luego, fresa una vuelta.
4 Si no se puede alcanzar una dimensión final en una vuelta, el
TNC aproxima la herramienta a la profundidad de aproximación
actual y después vuelve a fresar una vuelta. El TNC tiene en
cuenta la dimensión de la pieza en bruto, la dimensión final y
el incremento lateral permitido. Este proceso se repite hasta
alcanzar la dimensión final definida. Si el punto de partida se
ha situado en una esquina (Q437 distinto a 0), el TNC realiza el
fresado en forma de espiral desde el punto de partida hacia el
interior hasta la cota final
5 Si se requieren más aproximaciones, la herramienta se retira
tangencialmente del contorno hasta el punto de partida del
mecanizado de isla
6 A continuación el TNC desplaza la herramienta a la siguiente
profundidad de aproximación y mecaniza la isla a dicha
profundidad
7 Este proceso se repite hasta alcanzar la profundidad de isla
programada
8 Al final del ciclo, el TNC posiciona la herramienta solamente en
el eje de la herramienta a la altura segura definida en el ciclo.
Por tanto, la posición final no coincide con la posición inicial
