Ciclos de mecanizado: Cajera de contorno
7.9 PERFIL DEL CONTORNO (Ciclo 25, DIN/ISO: G125)
7
214
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
7.9 PERFIL DEL CONTORNO (Ciclo 25,
DIN/ISO: G125)

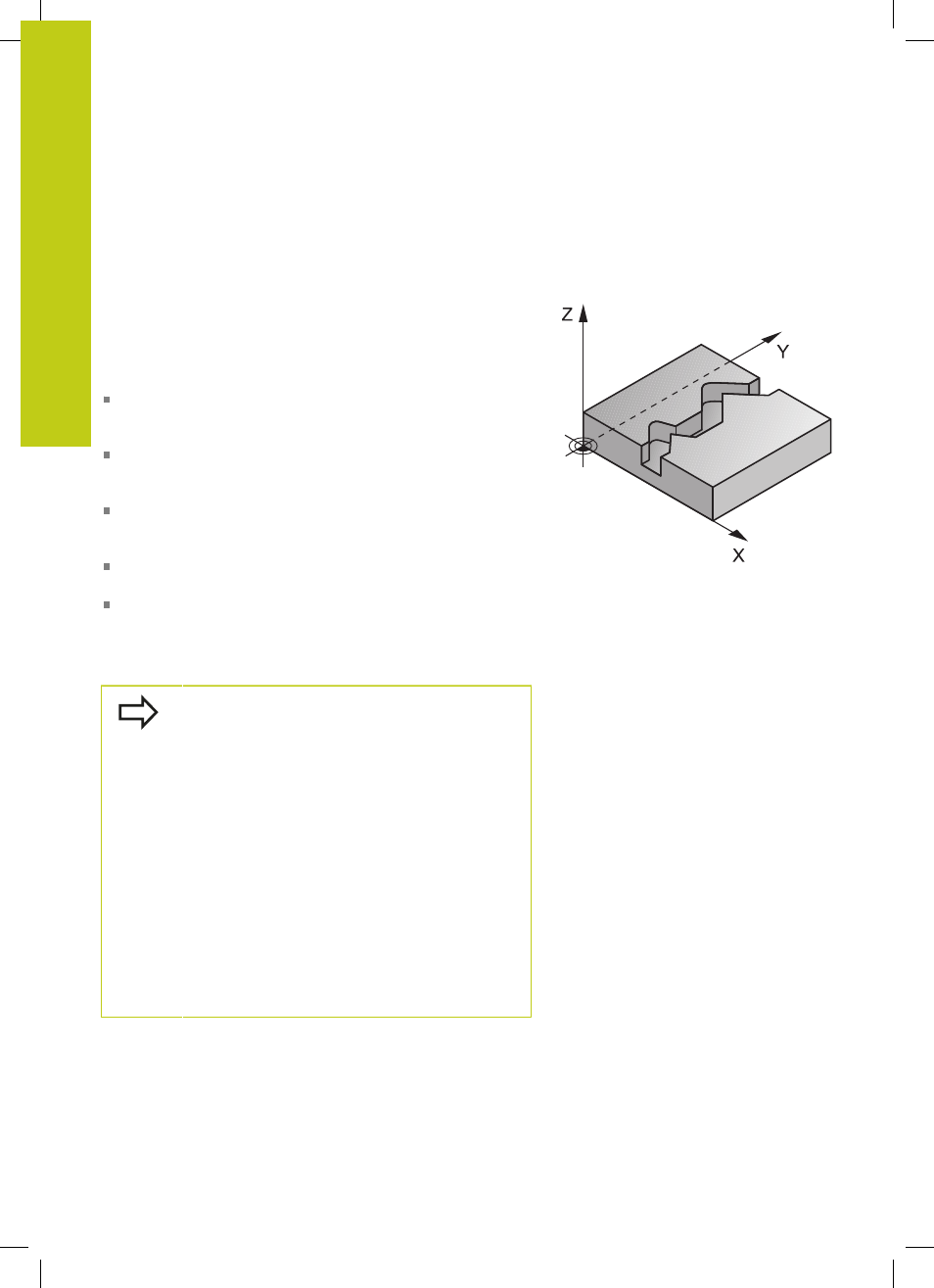

Desarrollo del ciclo
Con este ciclo y el ciclo 14 CONTORNO se pueden mecanizar
contornos abiertos y cerrados.
El ciclo 25 TRAZADO DEL CONTORNO ofrece considerables
ventajas en comparación con el mecanizado de un contorno con
frases de posicionamiento:
El TNC supervisa el mecanizado para realizar entradas sin
rebabas y evitar daños en el contorno. Comprobar el contorno
con el test del gráfico
Cuando el radio de la hta. es demasiado grande, se tendrá que
volver a mecanizar, si es preciso, el contorno en las esquinas
interiores
El mecanizado se ejecuta en una sola pasada de forma
sincronizada o a contramarcha. El tipo de fresado elegido se
mantiene incluso cuando se realiza el espejo de los contornos
Cuando se trata de varias prof. de pasada, la hta. se desplaza en
ambos sentidos: De esta forma es más rápido el mecanizado
Se pueden introducir diversas medidas, para realizar el desbaste
y el acabado con varios pasos de mecanizado
¡Tener en cuenta durante la programación!
En el ciclo, el signo del parámetro Profundidad
determina la dirección del mecanizado. Si se
programa la profundidad = 0, el TNC no ejecuta el
ciclo.
El TNC solo tiene en cuenta el primer label del ciclo
14 CONTORNO.
La memoria de un ciclo SL es limitada. En un ciclo
SL se pueden programar un máximo de 16384
elementos de contorno.
Ciclo 20
DATOS DEL CONTORNO no se precisa.
Las funciones adicionales
M109 y M110 no tienen
efecto en el mecanizado de un contorno con el ciclo
25.
Cuando se empleen parámetros Q
QL locales en un
subprograma de contorno, éstos deben asignarse
o calcularse asimismo dentro del subprograma de
contorno.
