12.27 PUNZONAR CONTORNO AXIAL
(Ciclo 870, DIN/ISO: G870)
Aplicación
Con este ciclo se pueden punzonar axialmente ranuras con
cualquier forma (punzonado plano).
El ciclo se puede utilizar para el mecanizado de desbaste, de
acabado o completo. El mecanizado de desbaste se realiza paralelo
al eje.

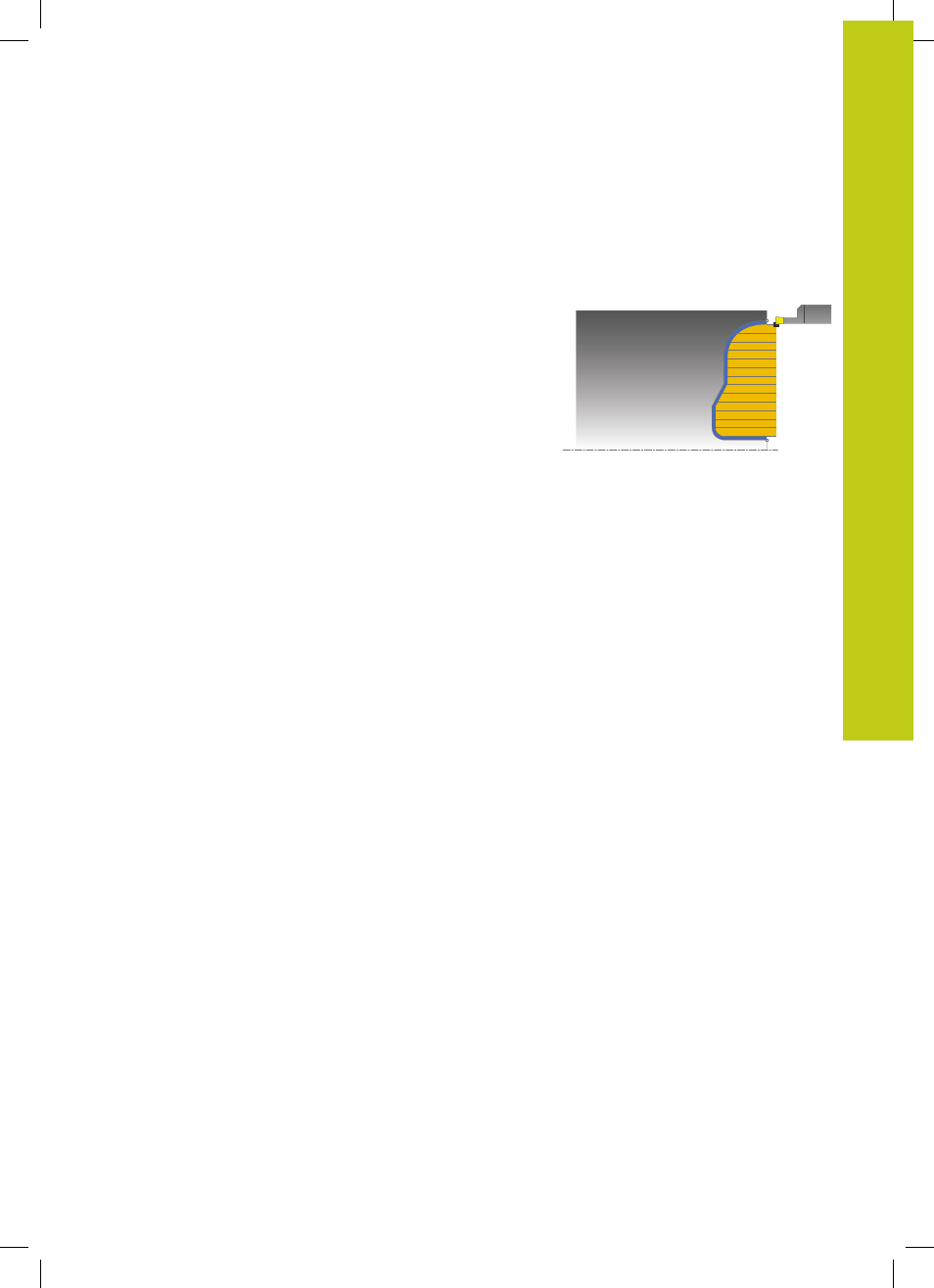

Realización del ciclo desbaste
Como punto inicial de ciclo, el TNC utiliza la posición de
herramienta en la llamada del ciclo. Si la coordenada Z del punto
inicial es más pequeña que el punto inicial del contorno, el TNC
posiciona la herramienta en la coordenada Z al punto inicial de
contorno e inicia el ciclo desde allí.
1 El TNC posiciona la herramienta en marcha rápida en la
coordenada X (primer posición de punzonado).
2 El TNC realiza un movimiento de aproximación paralelo al eje en
marcha rápida (aproximación lateral = 0,8 anchura de cuchilla).
3 El TNC mecaniza con desprendimiento de viruta la zona entre la
posición inicial y el punto final en dirección axial con el avance
definido
Q478.
4 El TNC posiciona la herramienta al principio de corte en marcha
rápida.
5 El TNC repite este proceso (2 a 4) hasta que se ha alcanzado la
forma de ranura.
6 El TNC posiciona la herramienta al punto inicial del ciclo en
marcha rápida.
