HEIDENHAIN TNC 640 (34059x-05) Cycle programming - Manual (Página 576)

Ciclos de palpación: Controlar las piezas automáticamente
16.10 MEDIR EXTERIOR ISLA (Ciclo 426, DIN/ISO: G426)
16
576
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
16.10 MEDIR EXTERIOR ISLA (Ciclo 426,
DIN/ISO: G426)

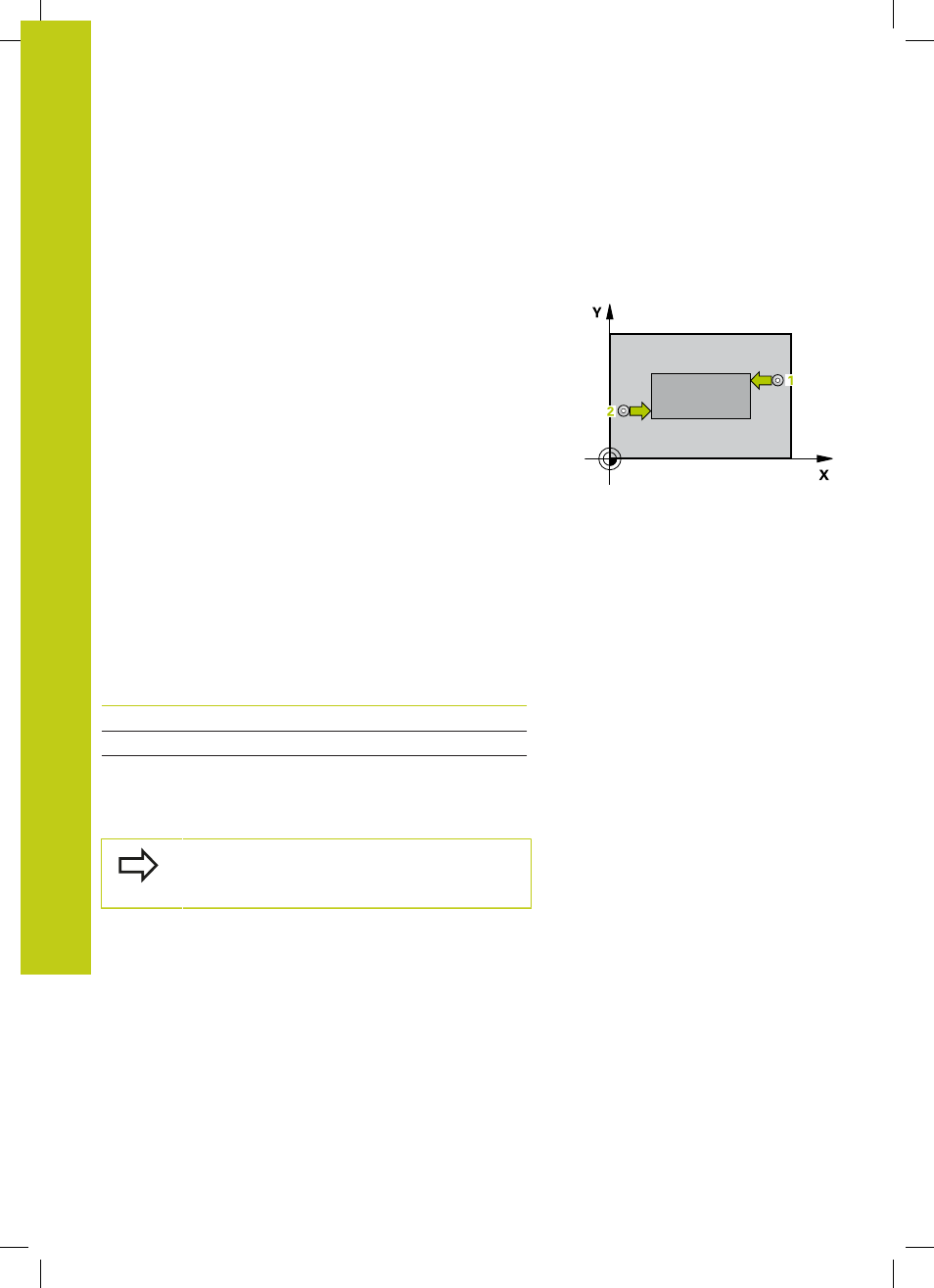

Desarrollo del ciclo
El ciclo de palpación 426 calcula la posición y la anchura de una isla.
Si se han definido los valores de tolerancia correspondientes en el
ciclo, el TNC realiza una comparación del valor nominal y el real y
memoriza la diferencia en los parámetros del sistema.
1 El TNC posiciona el palpador con avance rápido (valor de la
columna FMAX) y con lógica de posicionamiento (ver "Ejecutar
ciclos de palpación", página 462) en el punto de palpación 1 . El
TNC calcula los puntos de palpación a partir de los datos del
ciclo y de la distancia de seguridad de la columna
SET_UP de la
tabla de palpación
2 A continuación, el palpador se desplaza hasta la altura de
medición introducida y ejecuta el primer proceso de palpación
con avance de palpación (Columna
F) 1. palpación es siempre en
la dirección negativa del eje programado
3 Luego el palpador se desplaza,hasta la altura de seguridad para
el siguiente punto de palpación y ejecuta allí el segundo proceso
de palpación
4 Para finalizar el TNC hace retroceder el palpador a la altura de
seguridad y memoriza los valores reales y la desviación en los
siguientes parámetros Q:
Número de
parámetro Significado
Q156 Valor real de la longitud medida
Q157 Valor real posición eje central
Q166 Desviación de la longitud medida
¡Tener en cuenta durante la programación!
Antes de la definición del ciclo deberá programarse
una llamada a la herramienta para la definición del eje
del palpador.
