CALIBRAR RADIO TS INTERIOR (Ciclo 462, DIN/ISO: G262) 17.8
17
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
603
17.8 CALIBRAR RADIO TS INTERIOR
(Ciclo 462, DIN/ISO: G262)
Desarrollo del ciclo

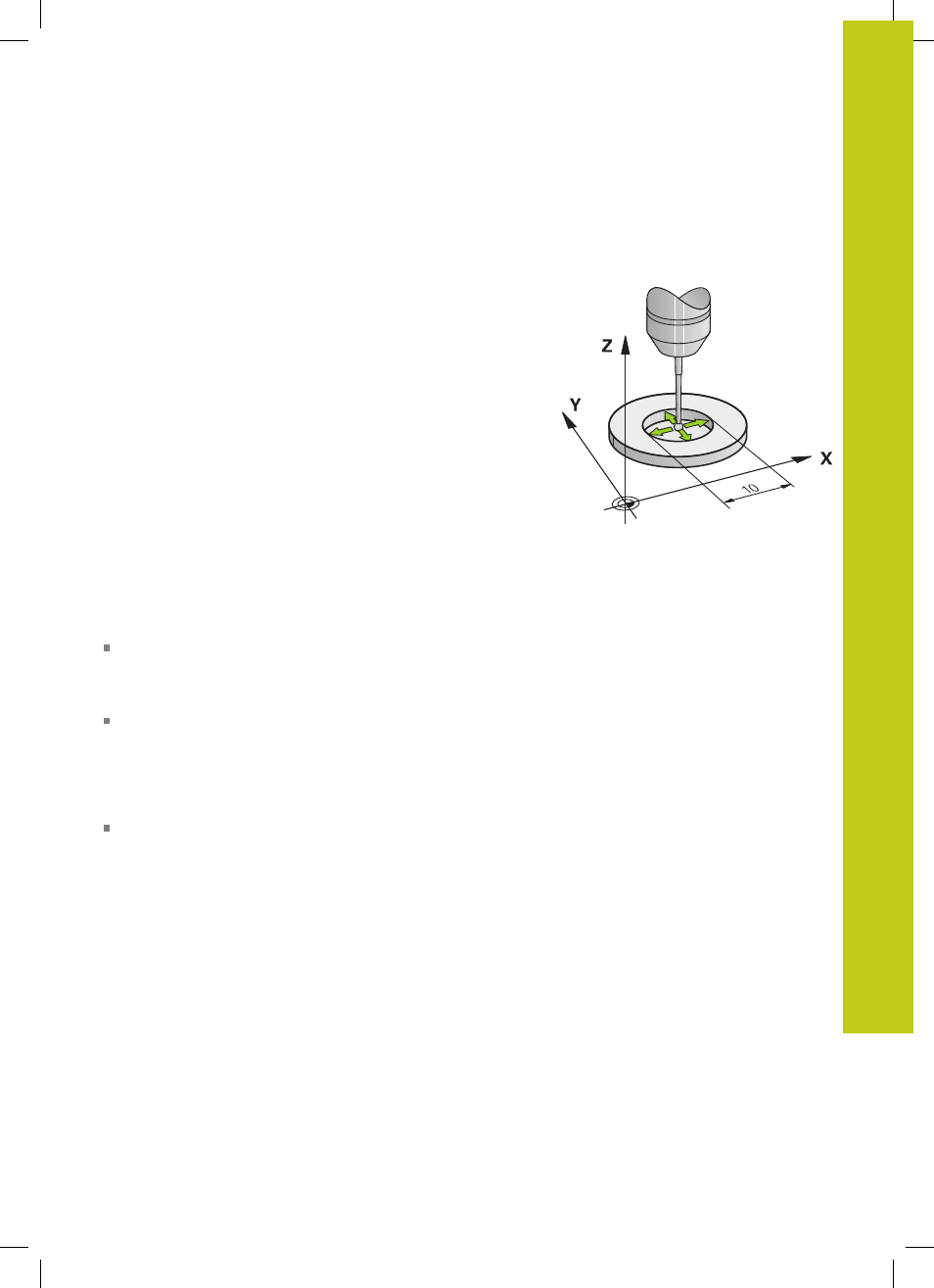

Antes de iniciar el ciclo de calibración se debe posicionar
previamente el palpador en el centro del aro de calibración y a la
altura de medición deseada.
Al calibrar el radio de la bola de palpación, el TNC ejecuta una rutina
de palpación automática. En la primera pasada el TNC determina
el centro del anillo de calibración o del vástago (medición basta) y
posiciona el palpador en el centro. A continuación, en el proceso
de calibración propiamente dicho (medición fina) se determina el
radio de la bola de palpación. En el caso de que con el palpador se
pueda realizar una medición compensada, en una pasada adicional
se determina la desviación del centro.
Durante el proceso de calibración se crea automáticamente
un protocolo de medición. Este protocolo lleva el nombre de
TCHPRAUTO.html. La ubicación de almacenamiento de este
fichero es la misma que la del fichero de salida El protocolo
de medición puede visualizarse en el control numérico con el
navegador de Internet. Si en un programa se emplean varios ciclos
para calibrar el sistema de palpación, todos los protocolos de
medición se encuentran en TCHPRAUTO.html.
La orientación del palpador determina la rutina de calibración:
No es posible ninguna orientación o es posible únicamente la
orientación en una dirección: El TNC ejecuta una medición basta
y una medición fina y determina el radio eficaz de la espera de
palpación (Columna R en tool.t)
Permite la orientación en dos direcciones (p. ej. palpadores de
cable de HEIDENHAIN): El TNC ejecuta una medición basta y
una medición fina, gira 180° el palpador y ejecuta otras cuatro
rutinas de palpación. Mediante la medición compensada se
determina, además del radio, la desviación del centro (CAL_OF
in tchprobe.tp).
Permite cualquier orientación (p. ej. palpadores de infrarrojos de
HEIDENHAIN): Rutina de palpación: véase "Permite orientación
en dos direcciones"
