Ciclos: Tornear
12.22 PUNZONAR RADIAL
(Ciclo 861, DIN/ISO: G861)
12
408
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015

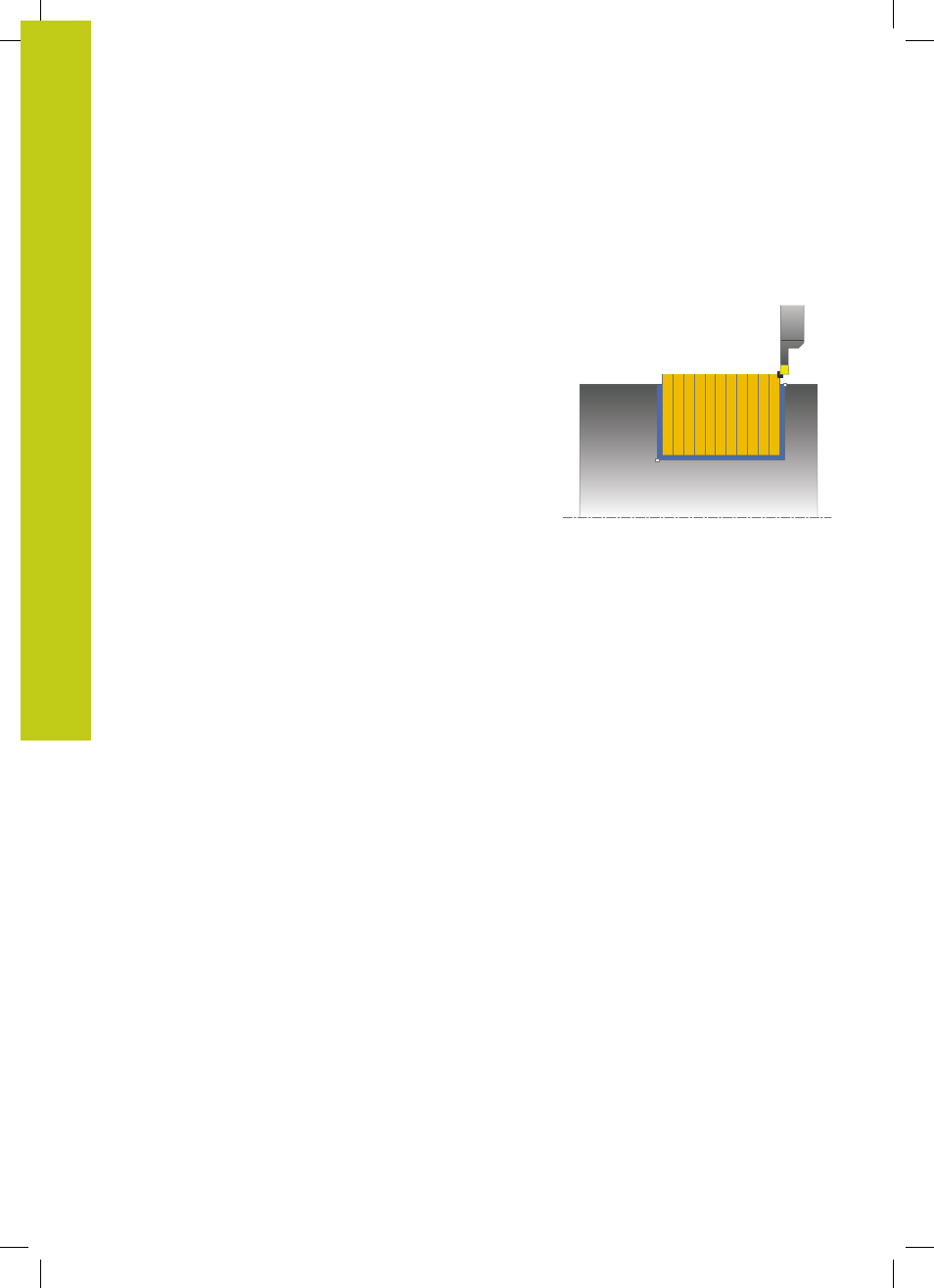

12.22 PUNZONAR RADIAL
(Ciclo 861, DIN/ISO: G861)
Aplicación
Con este ciclo se pueden punzonar radialmente ranuras
rectangulares.
El ciclo se puede utilizar para el mecanizado de desbaste, de
acabado o completo. El mecanizado de desbaste se realiza paralelo
al eje.
El ciclo se puede utilizar para el mecanizado de interiores y de
exteriores. Si la herramienta en la llamada del ciclo se encuentra
fuera del contorno a mecanizar, el ciclo realiza un mecanizado
exterior. Si la herramienta se encuentra dentro del contorno a
mecanizar, el ciclo realiza un mecanizado interior.
Realización del ciclo desbaste
El ciclo mecaniza solo la zona desde el punto inicial de ciclo hasta
el punto final definido en el ciclo.
1 El TNC realiza un movimiento de aproximación paralelo al eje en
marcha rápida (aproximación lateral = 0,8 anchura de cuchilla).
2 El TNC mecaniza con desprendimiento de viruta la zona entre la
posición inicial y el punto final en dirección axial con el avance
definido
Q478.
3 El TNC posiciona la herramienta al principio de corte en marcha
rápida.
4 El TNC repite este proceso (1 a 3) hasta que se ha alcanzado la
anchura de ranura.
5 El TNC posiciona la herramienta al punto inicial del ciclo en
marcha rápida.
