Ciclos: Tornear

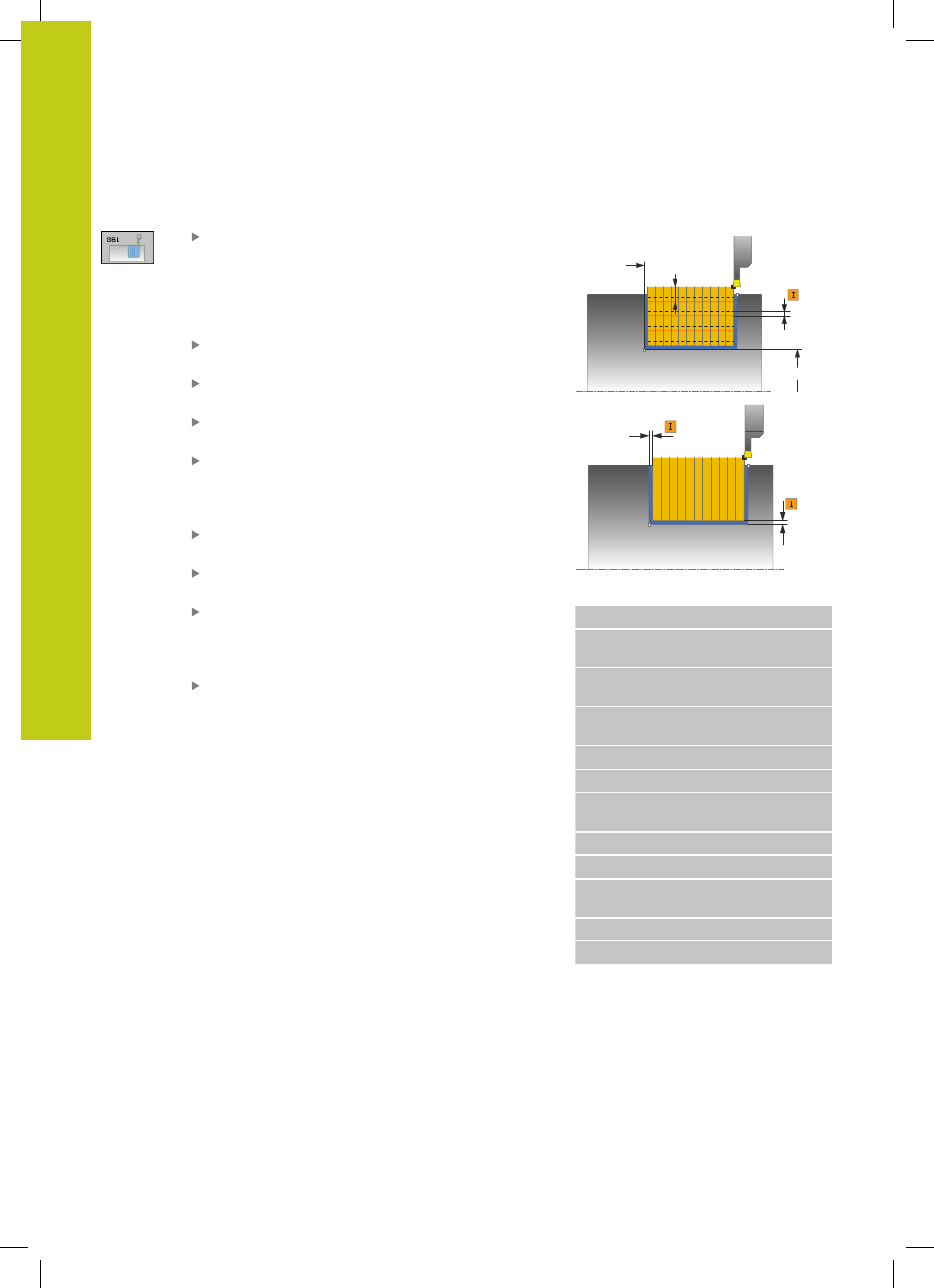

12.22 PUNZONAR RADIAL
(Ciclo 861, DIN/ISO: G861)
12
410
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
Parámetros de ciclo
Volumen de mecanizado Q215: Fijar volumen de
mecanizado:
0 : Desbaste y acabado
1 : Solo desbaste
2 : Solo acabado a la dimensión final
3 : Solo acabado a la sobremedida
Distancia de seguridad Q460: reservado,
actualmente sin función
Diámetro final de contorno Q493: coordenada X
del punto final de contorno (valor de diámetro)
Final de contorno Z Q494: coordenada Z del punto
final de contorno
Avance de desbaste Q478: velocidad de avance
durante el desbaste. Si se ha programado M136,
el TNC interpreta el avance en milímetros por
revolución, sin M136 en milímetros por minuto.
Sobremedida diámetro Q483 (incremental):
Sobremedida diámetro sobre el contorno definido
Sobremedida Z Q484 (incremental): Sobremedida
sobre el contorno definido en dirección axial
Avance de acabado Q505: velocidad de avance
durante el acabado. Si se ha programado M136,
el TNC interpreta el avance en milímetros por
revolución, sin M136 en milímetros por minuto.
Limitación de aproximación Q463: profundidad de
punzonado máx. por corte
Ø Q460
Ø Q493
Q494
Q463
Ø Q483
Q484
Frases NC
11 CYCL DEF 861 PUNZONAR RADIAL
Q215=+0 ;VOLUMEN DE
MECANIZADO
Q460=+2 ; DISTANCIA DE
SEGURIDAD
Q493=+50 ;DIÁMETRO FINAL DE
CONTORNO
Q494=-50 ;FINAL DE CONTORNO Z
Q478=+0.3 ;AVANCE DESBASTE
Q483=+0.4 ;DIÁMETRO
SOBREMEDIDA
Q484=+0.2 ;SOBREMEDIDA Z
Q505=+0.2 ;AVANCE ACABADO
Q463=+0 ;LIMITACIÓN
APROXIMACIÓN
12 L X+75 Y+0 Z-25 FMAX M303
13 CYCL CALL
