HEIDENHAIN TNC 640 (34059x-05) Cycle programming - Manual (Página 113)

ROSCADO CON MACHO ROTURA DE VIRUTA (Ciclo 209, DIN/ISO:
G209)
4.4
4
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
113

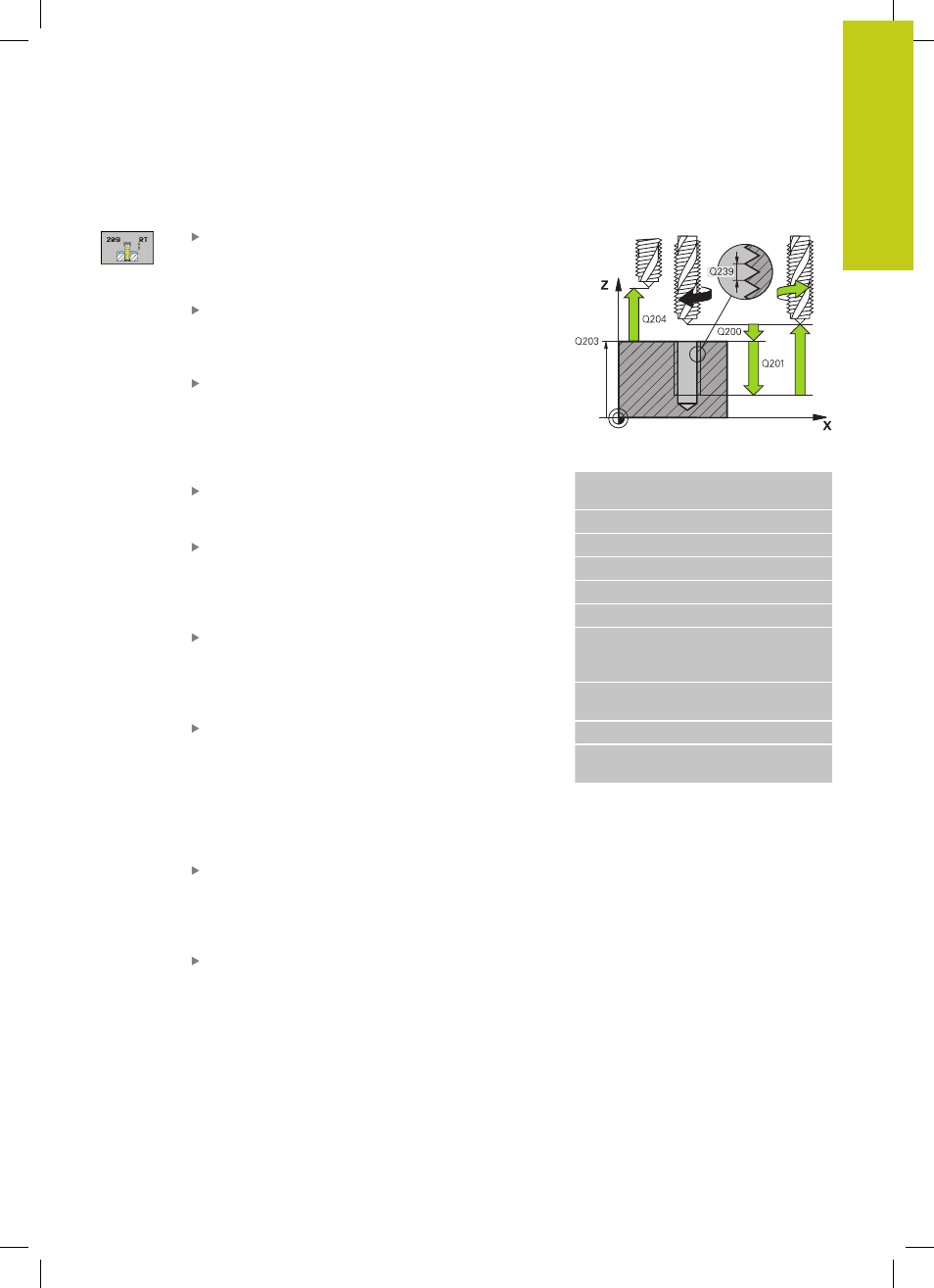

Parámetros de ciclo
Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie
de la pieza. Campo de introducción 0 hasta
99999.9999
Profundidad de roscado Q201 (valor incremental):
Distancia de la superficie de la pieza a la base del
roscado. Campo de introducción -99999,9999 a
99999,9999
Paso de rosca Q239: Paso de la rosca. El signo
determina si el roscado es a derechas o a
izquierdas:
+ = roscado a derechas
- = roscado a izquierdas
Campo de introducción -99.9999 hasta 99.9999
Coordenadas Superficie de la pieza Q203 (valor
absoluto): coordenadas de la superficie de la pieza
Campo de introducción -99999,9999 a 99999,9999
2ª distancia de seguridad Q204 (valor incremental):
coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 hasta
99999.9999
Profundidad de taladrado hasta la rotura de
viruta Q257 (incremental): Aproximación, después
de la cual el TNC realiza una rotura de viruta. Si
se introduce 0, no hay rotura de viruta. Campo de
introducción 0 hasta 99999.9999
Retroceso con rotura de viruta Q256: el TNC
multiplica el paso Q239 por el valor introducido y
hace retroceder la herramienta al romper viruta
según dicho valor calculado. Si se programa
Q256 = 0, el TNC retira la herramienta del taladro
completamente (a la distancia de seguridad) para
retirar la viruta. Campo de introducción 0.000 hasta
99999.999
Ángulo para orientación del cabezal Q336 (valor
absoluto): ángulo sobre el cual el TNC posiciona la
hta. antes de la etapa de roscado. De este modo,
si es preciso, puede repasarse la rosca. Campo de
introducción -360,0000 a 360,0000
Factor cambio de revoluciones durante el
retroceso Q403: factor, según el cual el TNC
aumenta las revoluciones del cabezal - y con
ello también el avance de retroceso - al salir del
taladrado. Campo de introducción 0,0001 hasta 10
Aumento máximo hasta el número de revoluciones
máximo de la etapa de reducción activa.
Frases NC
26 CYCL DEF 209 ROSCADO ROTURA
DE VIRUTA
Q200=2
;DIST. DE SEGURIDAD
Q201=-20 ;PROFUNDIDAD
Q239=+1 ;PASO DE ROSCA
Q203=+25 ;COOR. SUPERFICIE
Q204=50 ;2ª DIST. DE SEGURIDAD
Q257=5 ;PROFUNDIDAD DE
TALADRADO ROTURA
DE VIRUTA
Q256=+25 ;RETROCESO CON
ROTURA DE VIRUTA
Q336=50 ;ÁNGULO DEL CABEZAL
Q403=1.5 ;FACTOR
REVOLUCIONES
