PUNTO DE REFERENCIA CENTRO DE CÍRCULO DE TALADROS (Ciclo
416, DIN/ISO: G416)
15.10
15
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
529

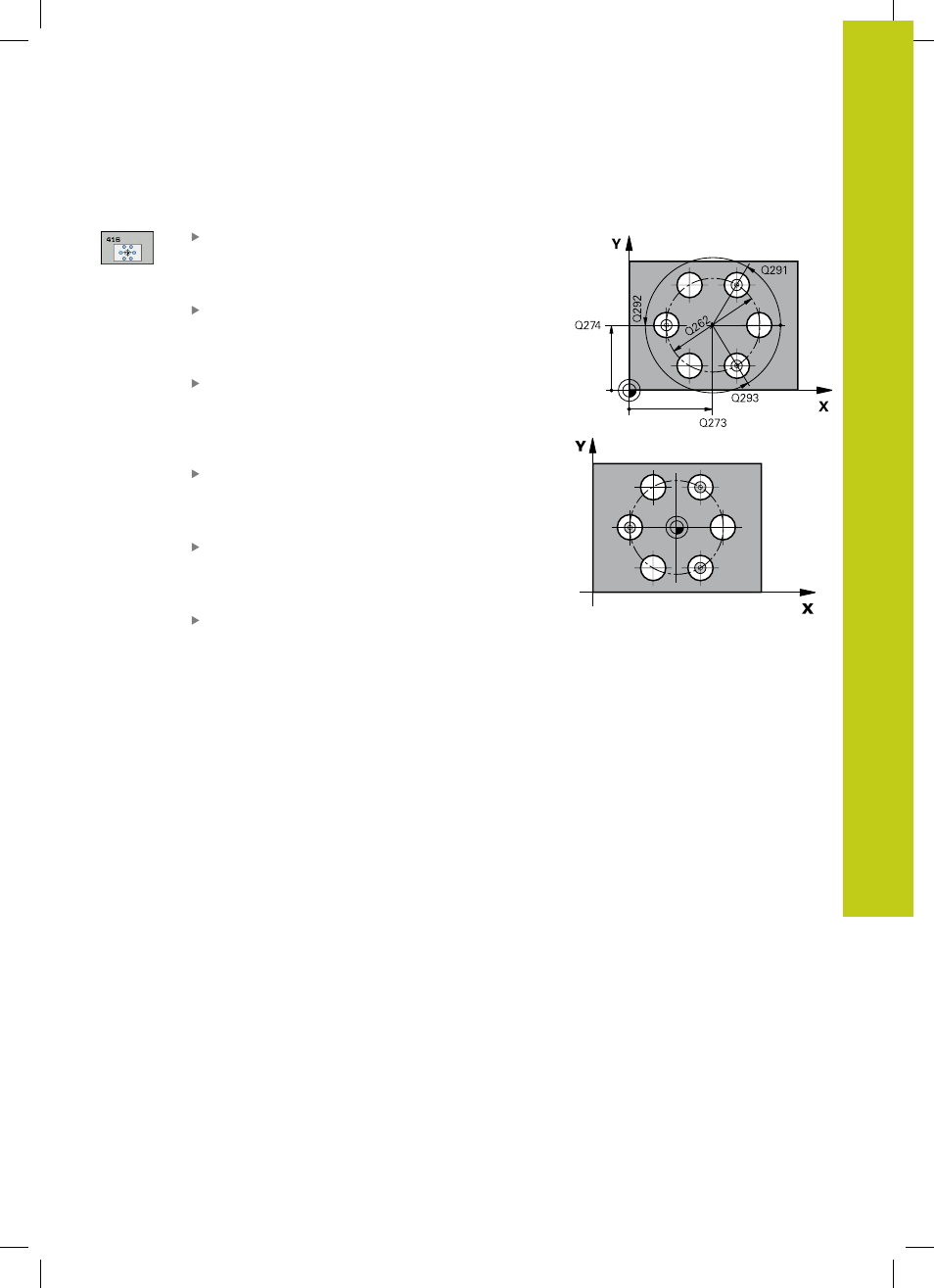

Parámetros de ciclo
Centro 1er eje Q273 (valor absoluto): centro del
círculo de taladros (valor nominal) en el eje principal
del plano de mecanizado. Campo de introducción
-99999,9999 a 99999,9999
Centro 2º eje Q274 (valor absoluto): centro del
círculo de taladros (valor nominal) en el eje auxiliar
del plano de mecanizado. Campo de introducción
-99999,9999 a 99999,9999
Diámetro nominal Q262: Introducir el diámetro
aproximado del círculo de taladros. Cuanto menor
sea el diámetro del taladro, más precisa debe
ser la indicación del diámetro nominal. Campo de
introducción -0 hasta 99999,9999
Ángulo 1er taladro Q291 (valor absoluto): ángulo
en coordenadas polares del primer punto central
del taladro en el plano de mecanizado. Campo de
introducción -360,0000 a 360,0000
Ángulo 2º taladro Q292 (valor absoluto): ángulo
en coordenadas polares del segundo punto central
del taladro en el plano de mecanizado. Campo de
introducción -360,0000 a 360,0000
Ángulo 3er taladro Q293 (valor absoluto): ángulo
en coordenadas polares del tercer punto central
del taladro en el plano de mecanizado. Campo de
introducción -360,0000 a 360,0000
