Ciclos de mecanizado: Definiciones de modelo
6.3 FIGURA DE PUNTOS SOBRE LÍNEAS (Ciclo 221, DIN/ISO: G221)
6
188
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015

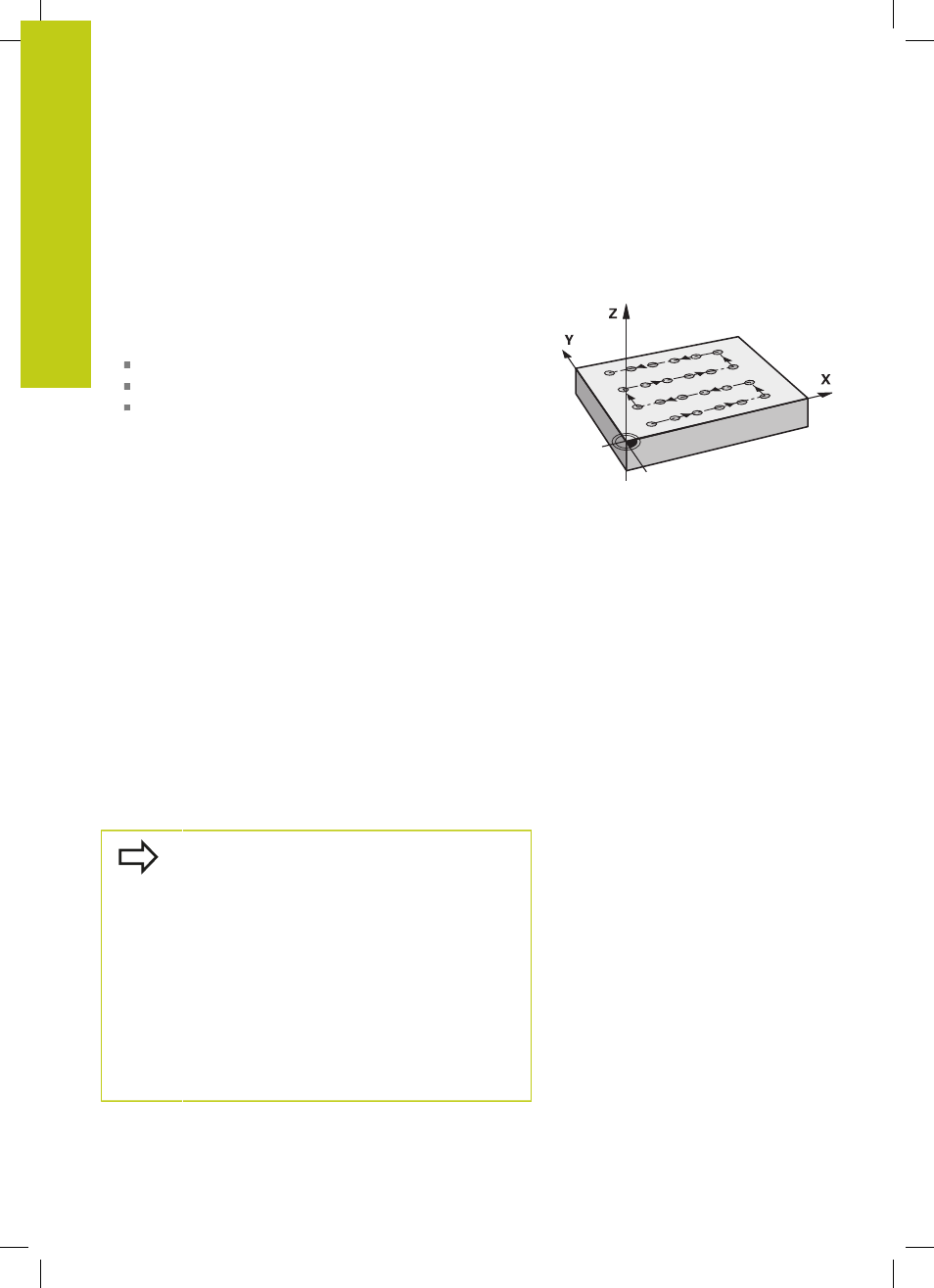

6.3 FIGURA DE PUNTOS SOBRE LÍNEAS
(Ciclo 221, DIN/ISO: G221)
Desarrollo del ciclo
1 El TNC posiciona la hta. automáticamente desde la posición
actual al punto de partida del primer mecanizado
Secuencia:
2. Aproximación a la distancia de seguridad (eje de la hta.)
Aproximación al punto de partida en el plano de mecanizado
Desplazamiento a la distancia de seguridad sobre la
superficie de la pieza (eje del cabezal)
2 A partir de esta posición el TNC ejecuta el último ciclo de
mecanizado definido
3 A continuación el TNC posiciona la hta. en dirección positiva al
eje principal sobre el punto inicial del siguiente mecanizado; la
hta. se encuentra a la distancia de seguridad (o a la 2ª distancia
de seguridad)
4 Este proceso (1 a 3) se repite hasta que se han realizado todos
los mecanizados sobre la primera línea; la hta. se encuentra en
el último punto de la primera línea
5 Después el TNC desplaza la hta. al último punto de la segunda
línea y realiza allí el mecanizado
6 Desde allí el TNC posiciona la hta. en dirección negativa al eje
principal hasta el punto inicial del siguiente mecanizado
7 Este proceso (6) se repite hasta que se han ejecutado todos los
mecanizados de la segunda línea
8 A continuación el TNC desplaza la hta. sobre el punto de partida
de la siguiente línea
9 Todas las demás líneas se mecanizan con movimiento oscilante
¡Tener en cuenta durante la programación!
El ciclo 221 se activa a partir de su definición DEF, es
decir el ciclo 221 llama automáticamente al último
ciclo de mecanizado definido.
Al combinar uno de los ciclos de mecanizado
200 a 209 y 251 a 267 con ciclo 221 , se activa la
distancia de seguridad, la superficie de la pieza, la
segunda distancia de seguridad y la posición de giro
del ciclo 221.
Si se utiliza el ciclo 254 Ranura circular en
combinación con el ciclo 221, entonces no se
permite la posición de ranura 0.
Si se hace ejecutar este ciclo en funcionamiento
de frase individual, el control se mantiene entre los
puntos de un patrón de puntos.
