MANDRINADO (ciclo 202, DIN/ISO: G202)
3.5
3
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
81
Parámetros de ciclo

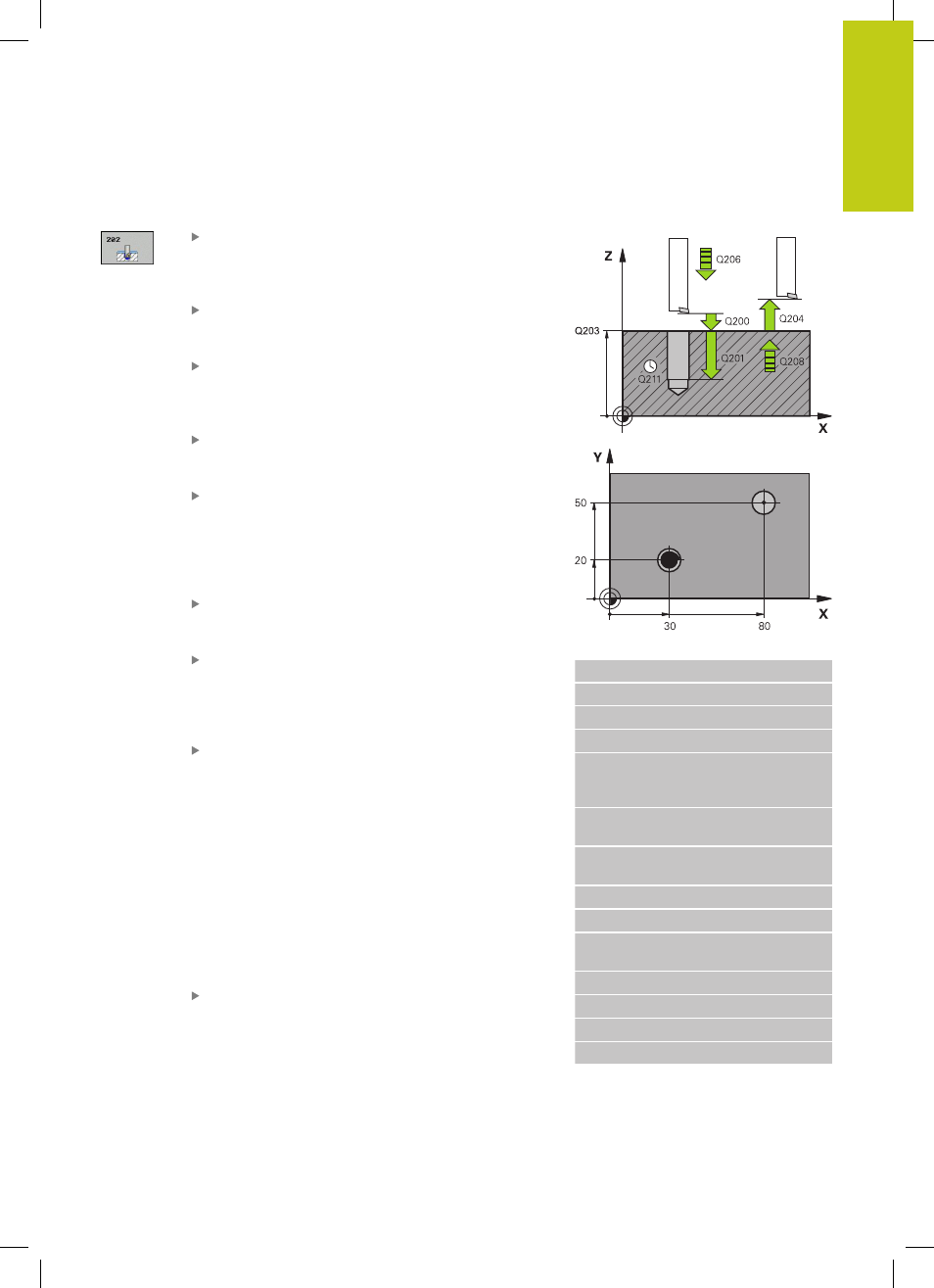

Distancia de seguridad Q200 (valor incremental):
distancia entre el extremo de la herramienta y la
superficie de la pieza Campo de introducción 0 a
99999,9999
Profundidad Q201 (valor incremental): distancia
entre la superficie de la pieza y la base del taladro
Campo de introducción -99999,9999 a 99999,9999
Avance al profundizar Q206: velocidad de
desplazamiento de la herramienta en el mandrinado
en mm/min. Campo de introducción 0 a 99999.999
alternativo
FAUTO, FU
Tiempo de espera abajo Q211: tiempo en
segundos que espera la herramienta en la base del
taladro. Campo de introducción 0 a 3600,0000
Avance al retirar Q208: velocidad de
desplazamiento de la herramienta al retirarse del
taladro en mm/min. Si se introduce Q208 = 0,
entonces se aplica el avance de profundización.
Campo de introducción 0 a 99999,999 alternativo
FMAX, FAUTO
Coord. de la superficie de la pieza Q203
(absoluto): coordenadas de la superficie de la pieza.
Campo de introducción -99999,9999 a 99999,9999
2ª distancia de seguridad Q204 (valor incremental):
coordenada del eje de la herramienta. en la que
no se puede producir ninguna colisión entre la
herramienta y la pieza (medio de sujeción). Campo
de introducción 0 a 99999.999
Dirección de retirada (0/1/2/3/4) Q214:
Determinar la dirección con la que el TNC hace
retirar la
herramienta en la base de taladro (tras la orientación
del cabezal)
0
: No retirar la herramienta
1
: Retirar la herramienta en la dirección negativa del
eje principal
2
: Retirar la herramienta en la dirección negativa del
eje transversal
3
: Retirar la herramienta en la dirección positiva del
eje principal
4
: Retirar la herramienta en la dirección positiva del
eje transversal
Ángulo para orientación del cabezal Q336 (valor
absoluto): ángulo sobre el cual el TNC posiciona
la herramienta antes de retirarla. Campo de
introducción -360.000 hasta 360.000
10 L Z+100 R0 FMAX
11 CYCL DEF 202 MANDRINADO
Q200=2
;DIST. DE SEGURIDAD
Q201=-15
;PROFUNDIDAD
Q206=100
;AVANCE DE
APROXIMACIÓN DE
PROFUNDIDAD
Q211=0.5
;TIEMPO DE ESPERA
ABAJO
Q208=250
;AVANCE DE
RETROCESO
Q203=+20
;COOR. SUPERFICIE
Q204=100
;2ª DIST. DE SEGURIDAD
Q214=1
;DIRECCIÓN DE
RETIRADA
Q336=0
;ÁNGULO DEL CABEZAL
12 L X+30 Y+20 FMAX M3
13 CYCL CALL
14 L X+80 Y+50 FMAX M99
