FRESADO PLANO (Ciclo 233, DIN/ISO: G233) 5.8
5
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
173

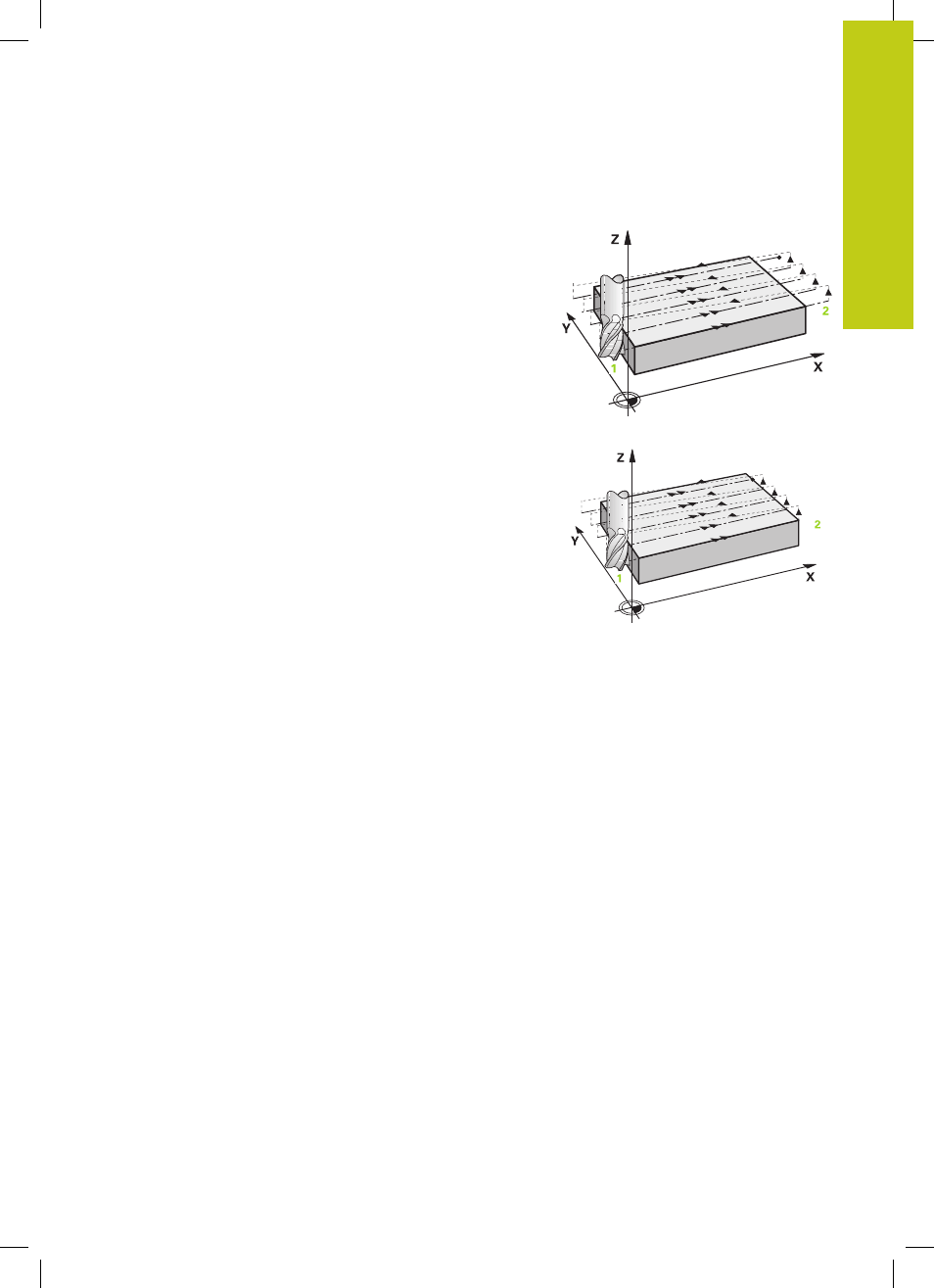

Estrategia Q389=2 y Q389 =3
Las estrategias Q389=2 y Q389=3 se diferencian por el desborde
en el fresado de planeado. En la Q389=2 el punto final se
encuentra fuera de la superficie, en la Q389=3 en el borde de la
superficie. El TNC calcula el punto final
2 a partir de la longitud
lateral y de la distancia de seguridad lateral. En la estrategia
Q389=2, el TNC hace desplazar la herramienta adicionalmente de
modo que sobresalga de la superficie plana lo equivalente al radio
de la herramienta.
4 A continuación, la herramienta se desplaza, con el avance al
fresar programado, hasta el punto final 2
5 El TNC hace desplazar la herramienta en el eje de la herramienta
hasta la distancia de seguridad sobre la profundidad de
aproximación actual y la hace retornar con
FMAXdirectamente
hasta el punto de partida de la línea siguiente El TNC calcula
el desplazamiento a partir de la anchura programada, del radio
de la herramienta, del factor de solapamiento de trayectoria
máximo, y de la distancia de seguridad lateral
6 Luego la herramienta retorna de nuevo a la profundidad de
aproximación actual, y a continuación se dirige de nuevo al
punto final
2
7 El proceso de planeado se repite hasta mecanizar
completamente la superficie programada. Al final de la última
trayectoria, el TNC posiciona la herramienta en marcha rápida
FMAX volviendo al punto de partida
1
8 En el caso de que sean necesarias varias aproximaciones, el
TNC desplaza la herramienta con avance de posicionamiento
en el eje de la herramienta hasta la siguiente profundidad de
aproximación
9 El proceso se repite hasta que se hayan ejecutado todas las
aproximaciones. En la última aproximación, en el avance de
acabado se fresará únicamente la sobremedida de acabado
programada.
10 Al final, el TNC hace retirar la herramienta con
FMAX hasta la
2ª distancia de seguridad
