Ciclos: Funciones especiales
11.7 TORNEADO POR INTERPOLACIÓN ACOPLAMIENTO (ciclo 291, DIN/
ISO: G291, opción de software 96)
11
306
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
Parámetros de ciclo
Acoplar cabezal (0, 1) Q560: Determinar si el
cabezal de la herramienta se acopla a la posición de
los ejes lineales. Con el acoplamiento del cabezal
activo, la orientación de un filo de herramienta se
efectúa hacia el centro del círculo técnico.
0 : Acoplamiento del cabezal desconectado
1 : Acoplamiento del cabezal conectado
Ángulo para orientación del cabezal Q336: El
TNC alinea la herramienta en este ángulo antes
del mecanizado. Si se trabaja con una herramienta
de fresado, alinear un filo de tal modo que esté
alineado con el centro del círculo técnico. Si en la
tabla de la herramienta se ha definido el valor "ORI",
éste se tiene en cuenta también en la orientación
del cabezal. Campo de introducción 0.000 hasta
360.000

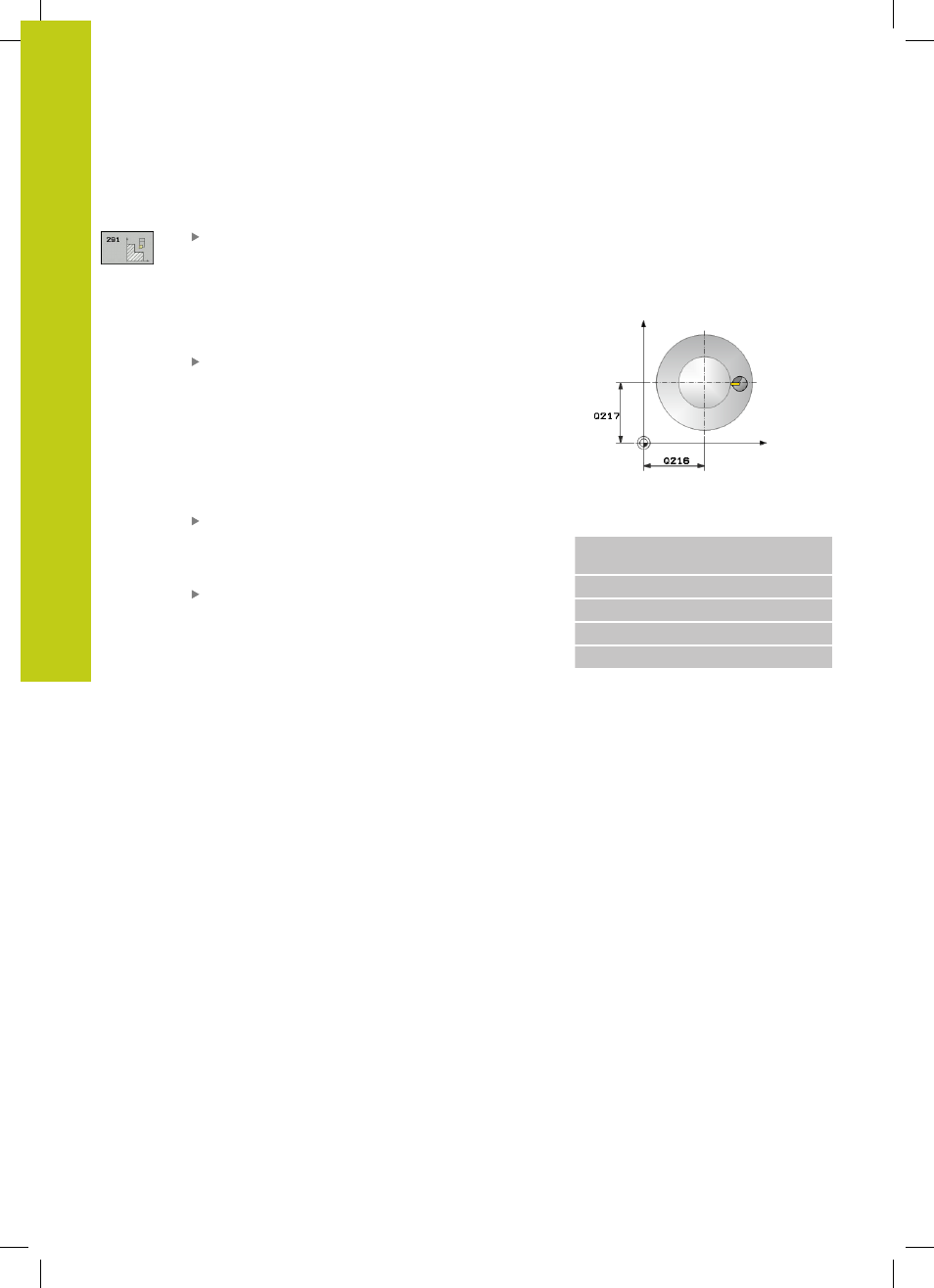

Centro 1er eje Q216 (valor absoluto): Centro
del círculo técnico en el eje principal del plano de
mecanizado. Campo de introducción -99999,9999 a
99999,9999
Centro 2º eje Q217 (valor absoluto): Centro del
círculo técnico en el eje transversal del plano de
mecanizado. Campo de introducción -99999,9999 a
99999,9999
Frases NC
64CYCL DEF 291 ACOPLAMIENTO
TORNEADO POR INTERPOLACIÓN
Q560=1
;ACOPLAR CABEZAL
Q336=0 ;ÁNGULO DEL CABEZAL
Q216=50 ;CENTRO 1ER EJE
Q217=50 ;CENTRO 2º EJE
