Ciclos de mecanizado: Cajera de contorno
7.3 Contornos superpuestos
7
198
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015

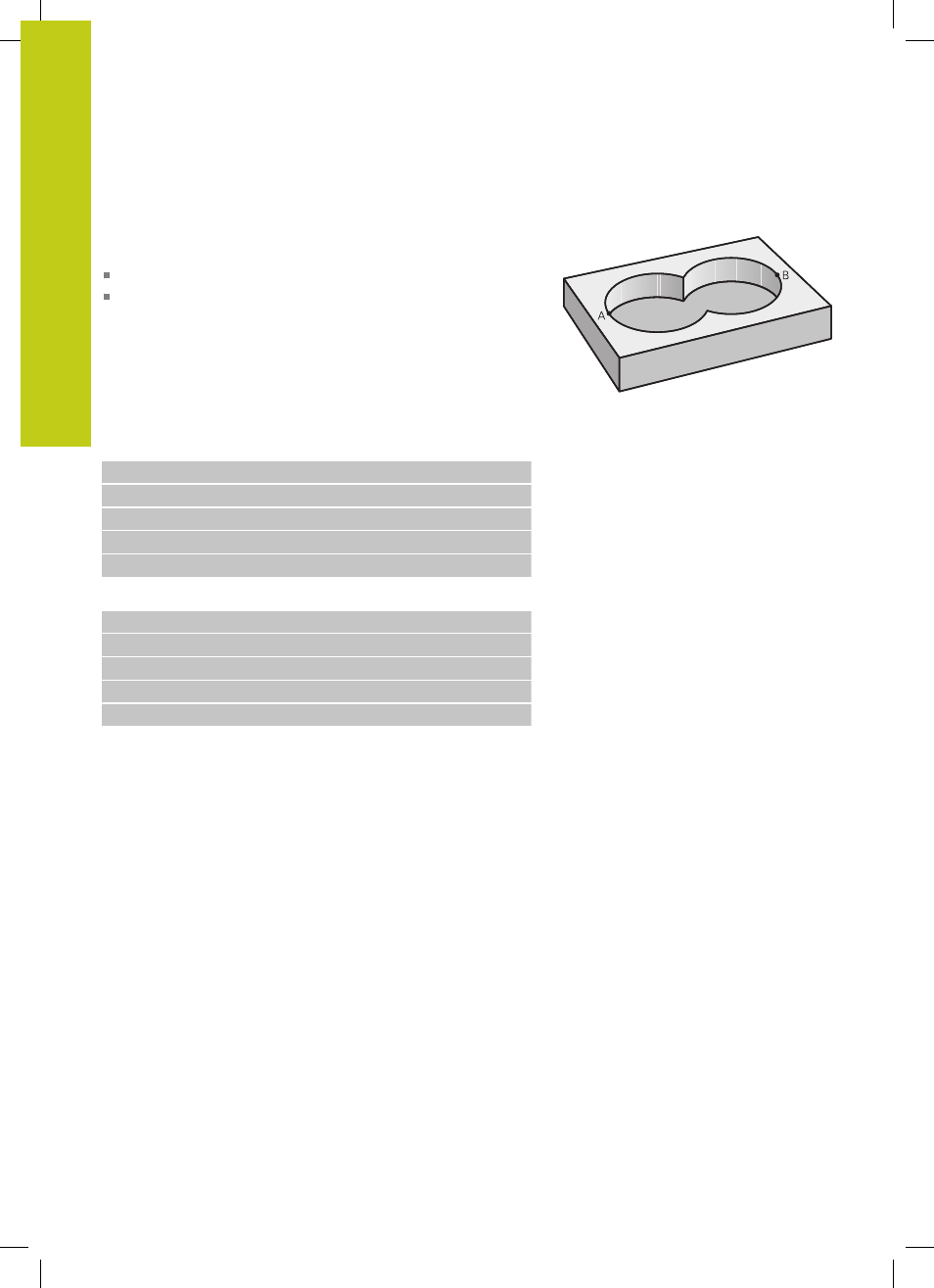

"Sumas" de superficies
Se mecanizan las dos superficies parciales A y B incluida la
superficie común:
Las superficies A y B tienen que ser cajeras
La primera cajera (en ciclo 14) debe empezar fuera de la
segunda.
Superficie A:
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
Superficie B:
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
