ROSCA LONGITUDINAL
(Ciclo 831, DIN/ISO: G831)
12.28
12
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
429

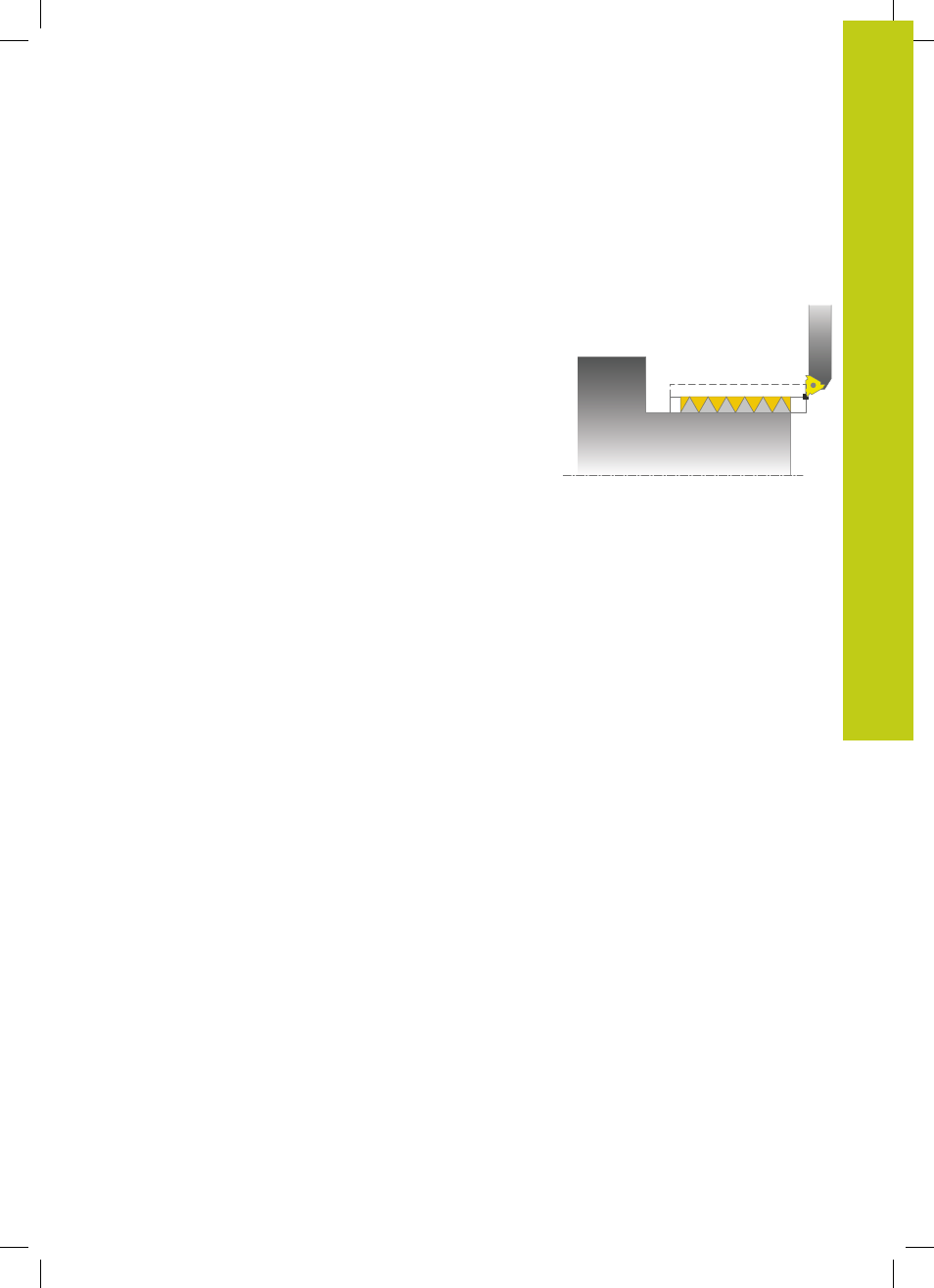

12.28 ROSCA LONGITUDINAL
(Ciclo 831, DIN/ISO: G831)
Aplicación
Con este ciclo se pueden tornear roscas longitudinales.
Con el ciclo se pueden realizar roscas de un o varios pasos.
Si en el ciclo no se introduce ninguna profundidad de rosca, el ciclo
utiliza la profundidad de rosca según norma ISO1502.
El ciclo se puede utilizar para el mecanizado de interiores y de
exteriores.
Desarrollo del ciclo
El TNC utiliza la posición de herramienta en la llamada del ciclo
como punto inicial de ciclo.
1 El TNC posiciona la herramienta en marcha rápida a la distancia
de seguridad delante la rosca y realiza un movimiento de
aproximación.
2 El TNC realiza un corte longitudinal paralelo al eje. Con ello, el
TNC sincroniza el avance y las revoluciones de manera que se
obtiene el paso definido.
3 El TNC retira la herramienta en marcha rápida según la distancia
de seguridad.
4 El TNC posiciona la herramienta al principio de corte en marcha
rápida.
5 El TNC realiza un movimiento de aproximación. Las
aproximaciones se realizan según el ángulo de aproximación
Q467 .
6 El TNC repite este proceso (2 a 5) hasta que se ha alcanzado la
profundidad de rosca.
7 El TNC realiza el número de cortes en vacío definido en Q476.
8 El TNC repite este proceso (2 a 7) según el número de pasos
Q475.
9 El TNC posiciona la herramienta al punto inicial del ciclo en
marcha rápida.
