Ciclos: Funciones especiales
11.8 GRABAR (Ciclo 225, DIN/ISO: G225)
11
310
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
11.8 GRABAR (Ciclo 225, DIN/ISO: G225)
Desarrollo del ciclo

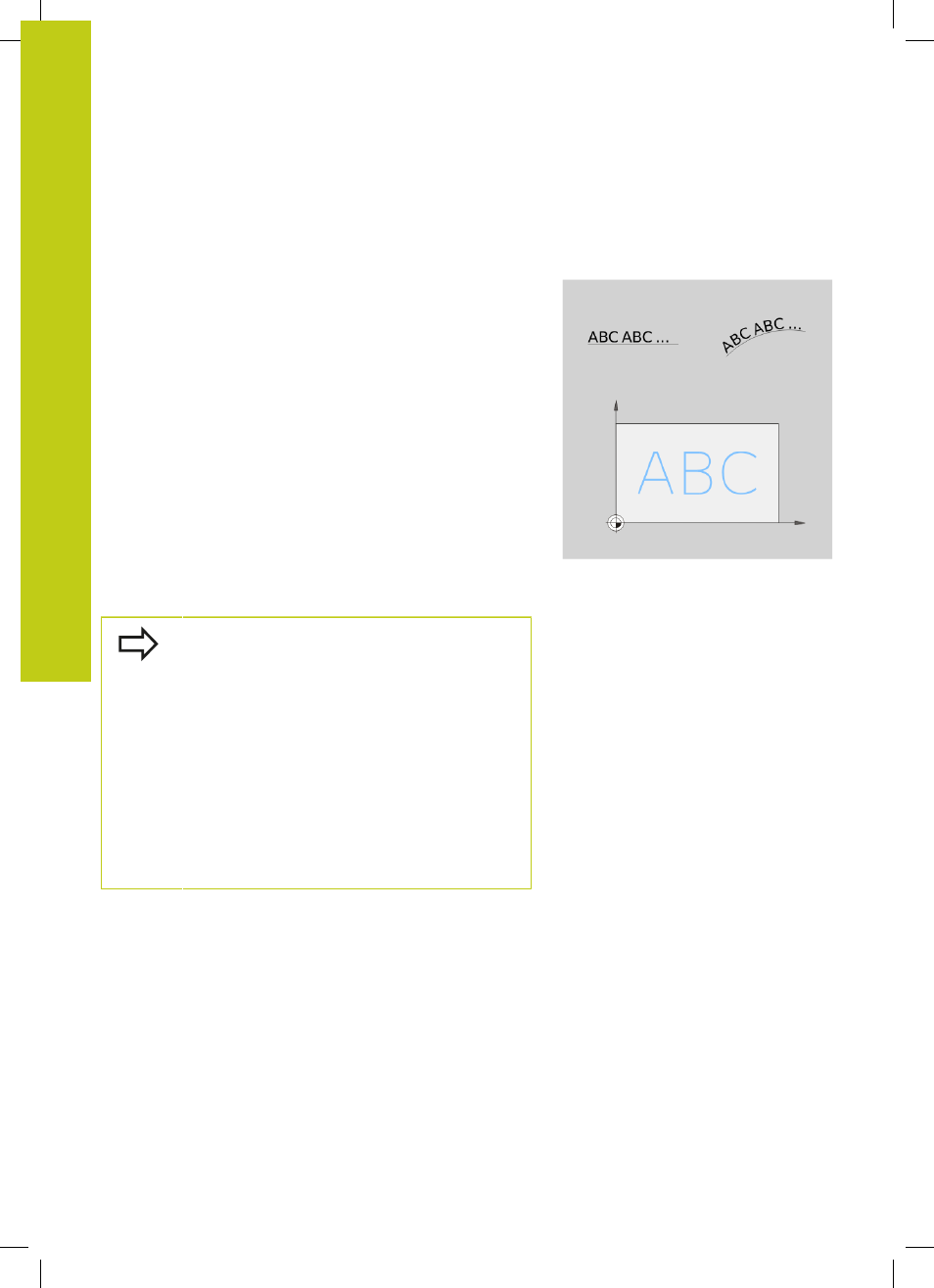

Con este ciclo se pueden grabar textos en una superficie plana de
la pieza. Los textos se pueden grabar en línea recta o a lo largo de
un arco de círculo.
1 En el plano de mecanizado, el TNC posiciona en el punto inicial
del primer carácter.
2 La herramienta emerge perpendicularmente a la base del
grabado y fresa el carácter. El TNC realiza los movimientos de
elevación entre los caracteres a la distancia de seguridad. Una
vez se ha mecanizado el carácter, la herramienta se queda a la
distancia de seguridad sobre la superficie.
3 Este proceso se repite para todos los caracteres a grabar.
4 Finalmente, el TNC posiciona la herramienta en la 2ª distancia
de seguridad.
¡Tener en cuenta durante la programación!
En el ciclo, el signo del parámetro Profundidad
determina la dirección del mecanizado. Si se
programa la profundidad = 0, el TNC no ejecuta el
ciclo.
Si el texto se graba en un recta (
Q516=0), entonces
la posición de la herramienta en el momento de la
llamada de ciclo determina el punto inicial del primer
carácter.
Si el texto se graba en un círculo (
Q516=1), entonces
la posición de la herramienta en el momento de
la llamada de ciclo determina el punto central del
círculo.
El texto de grabado, también se puede entregar
mediante cadenas de caracteres (
QS).
