FRESADO DE ROSCA CON TALADRADO (Ciclo 264, DIN/ISO: G264) 4.8
4
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
127

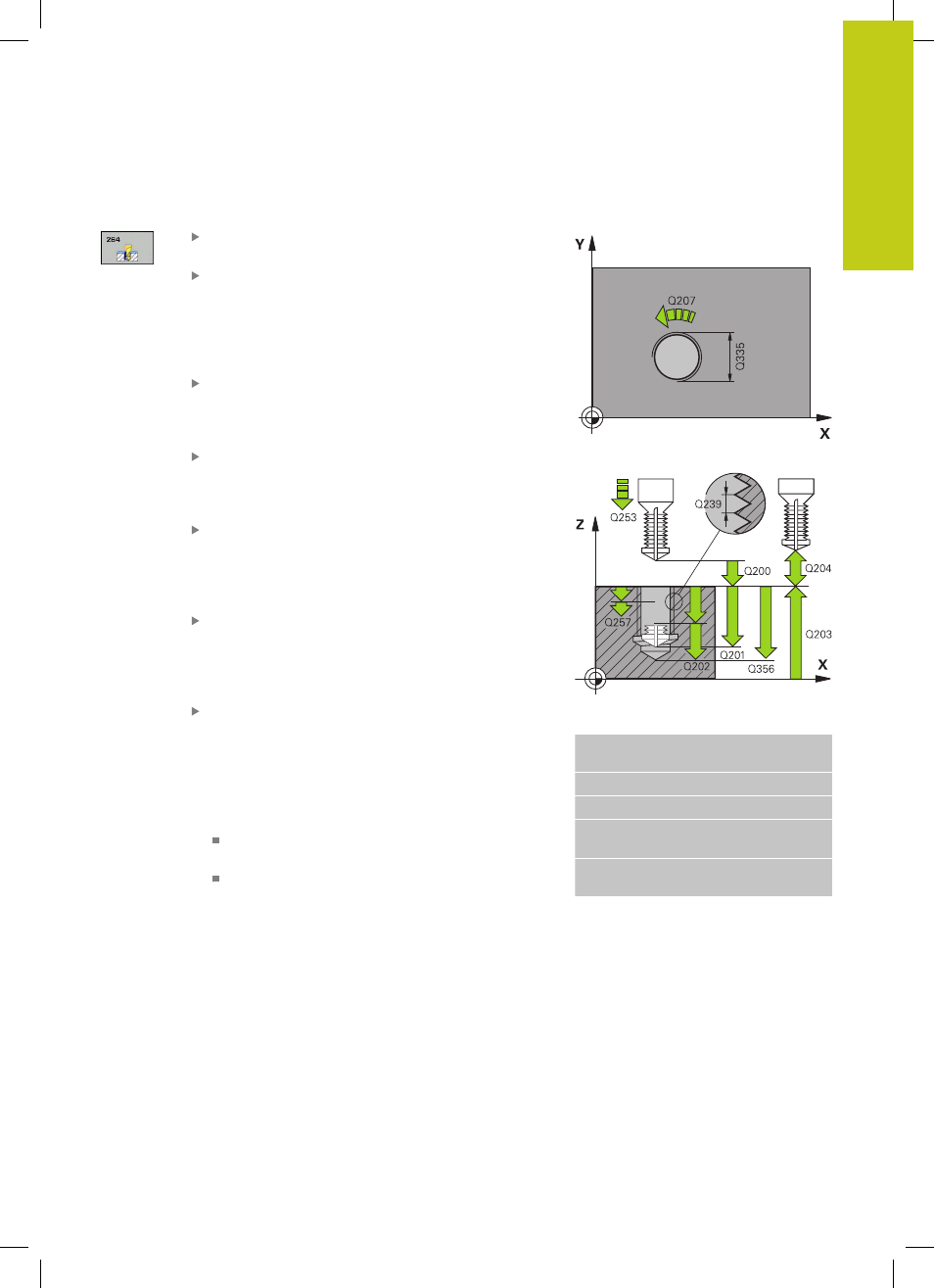

Parámetros de ciclo
Diámetro nominal Q335: Diámetro nominal de
rosca Campo de introducción 0 hasta 99999.9999
Paso de rosca Q239: Paso de la rosca. El signo
determina si el roscado es a derechas o a
izquierdas:
+ = roscado a derechas
- = roscado a izquierdas
Campo de introducción -99.9999 hasta 99.9999
Profundidad de roscado Q201 (valor incremental):
Distancia de la superficie de la pieza a la base del
roscado. Campo de introducción -99999,9999 a
99999,9999
Profundidad de taladrado Q356 (valor incremental):
Distancia entre la superficie de la pieza y la base
del taladro. Campo de introducción -99999,9999 a
99999,9999
Avance posicionamiento previo Q253: Velocidad
de desplazamiento de la herramienta al profundizar
en la pieza o al retirarse de la pieza en mm/min.
Campo de introducción 0 hasta 99999.9999
alternativo
FMAX, FAUTO
Tipo de fresado Q351: tipo de mecanizado de
fresado con M3
+1 = Fresado codireccional
–1 = Fresado en contrasentido (Si se ha introducido
0, tiene lugar el mecanizado codireccional)
Paso de profundización Q202 (incremental):
Medida a la que la herramienta correspondiente
se aproxima. La profundidad de taladrado no tiene
porque ser múltiplo del paso de profundización.
Campo de introducción 0 hasta 99999.9999
El TNC se desplaza en un solo paso de mecanizado a la
profundidad total cuando:
El paso de profundización y la profundidad total
son iguales
El paso de profundización es mayor a la
profundidad total
Frases NC
25 CYCL DEF 264 FRESADO DE ROSCA
EN TALADRO
Q335=10
;DIÁMETRO NOMINAL
Q239=+1.5 ;PASO DE ROSCA
Q201=-16 ;PROFUNDIDAD DE
ROSCADO
Q356=-20 ;PROFUNDIDAD DE
TALADRO
