Ciclos de mecanizado: fresado de cajeras / Fresado de islas / Fresado de
ranuras
5.5 RANURA REDONDA (Ciclo 254, DIN/ISO: G254)
5
160
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
Angulo de abertura de la ranura Q248 (valor
incremental): introducir el ángulo de abertura de la
ranura. Campo de introducción 0 a 360,000
Paso angular Q378 (valor absoluto): ángulo sobre
el que gira toda la ranura. El centro del giro está
situado en el centro del círculo graduado. Campo de
introducción -360.000 hasta 360.000
Número de mecanizados Q377: Número de
mecanizados sobre el disco graduado. Campo de
introducción 1 a 99999
Avance al fresar Q207: velocidad de
desplazamiento de la herramienta al fresar en
mm/min. Campo de introducción 0 a 99999,999
alternativamente
FAUTO, FU, FZ
Tipo de fresado Q351: Tipo del mecanizado de
fresado con M3:
+1 = Fresado codireccional
–1 = Fresado en contrasentido
PREDEF: El TNC utiliza el valor de la frase GLOBAL
DEF (Si se ha introducido 0, tiene lugar el
mecanizado codireccional)

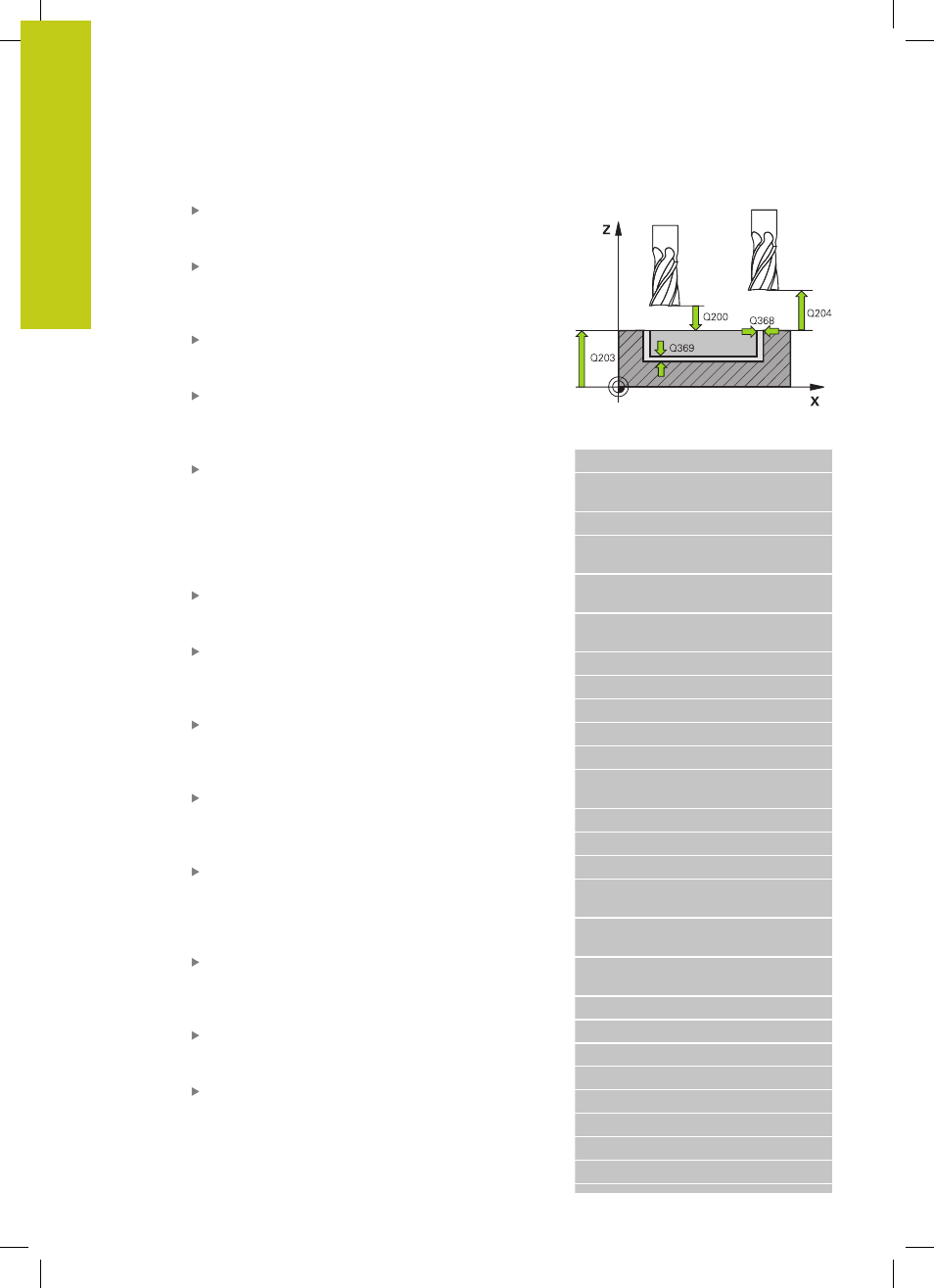

Profundidad Q201 (valor incremental): Distancia
entre la superficie de la pieza y la base de la ranura.
Campo de introducción -99999,9999 a 99999,9999
Profundidad de paso Q202 (valor incremental):
medida, según la cual la hta. penetra cada vez en
la pieza; introducir un valor mayor que 0. Campo de
introducción 0 hasta 99999.9999
Sobremedida de acabado en profundidad Q369
(valor incremental): Sobremedida de acabado para
la profundidad. Campo de introducción 0 hasta
99999.9999
Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. durante el desplazamiento
a profundidad en mm/min. Campo de introducción 0
a 99999,9999 alternativo
FAUTO, FU, FZ
Paso de acabado Q338 (v. incremental): medida,
según la cual se desplaza la hta. en el eje de la
misma para el acabado. Q338=0: Acabado en
un solo paso. Campo de introducción 0 hasta
99999.9999
Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie
de la pieza. Campo de introducción 0 hasta
99999.9999
Coordenadas Superficie de la pieza Q203 (valor
absoluto): coordenadas de la superficie de la pieza
Campo de introducción -99999,9999 a 99999,9999
2ª distancia de seguridad Q204 (valor incremental):
coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 hasta
99999.9999
Frases NC
8 CYCL DEF 254 RANURA CIRCULAR
Q215=0 ;ALCANCE DE
MECANIZADO
Q219=12 ;ANCHURA DE RANURA
Q368=0.2 ;SOBREMEDIDA
LATERAL
Q375=80 ;DIÁMETRO DEL
CÍRCULO GRADUADO
Q367=0 ;REFERENCIA POSICIÓN
DE LA RANURA
Q216=+50 ;CENTRO 1ER EJE
Q217=+50 ;CENTRO 2º EJE
Q376=+45 ;ÁNGULO INICIAL
Q248=90 ;ÁNGULO DE ABERTURA
Q378=0 ;PASO ANGULAR
Q377=1 ;NÚMERO DE
MECANIZADOS
Q207=500 ;AVANCE DE FRESADO
Q351=+1 ;TIPO DE FRESADO
Q201=-20 ;PROFUNDIDAD
Q202=5 ;PROFUNDIDAD DE
PASO
Q369=0.1 ;PROFUNDIDAD
SOBREMEDIDA
Q206=150 ;AVANCE AL
PROFUNDIZAR
Q338=5 ;PASO PARA ACABADO
Q200=2 ;DIST. DE SEGURIDAD
Q203=+0 ;COORD. SUPERFICIE
Q204=50 ;2ª DIST. DE SEGURIDAD
Q366=1 ;PROFUNDIZAR
Q385=500 ;AVANCE DE ACABADO
Q439=0 ;REFERENCIA AVANCE
9L X+50 Y+50 R0 FMAX M3 M99
