Ciclos de palpación: Determinar puntos de referencia automáticamente
15.12 PUNTO DE REFERENCIA CENTRO DE 4 TALADROS (Ciclo 418, DIN/
ISO: G418)
15
536
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015

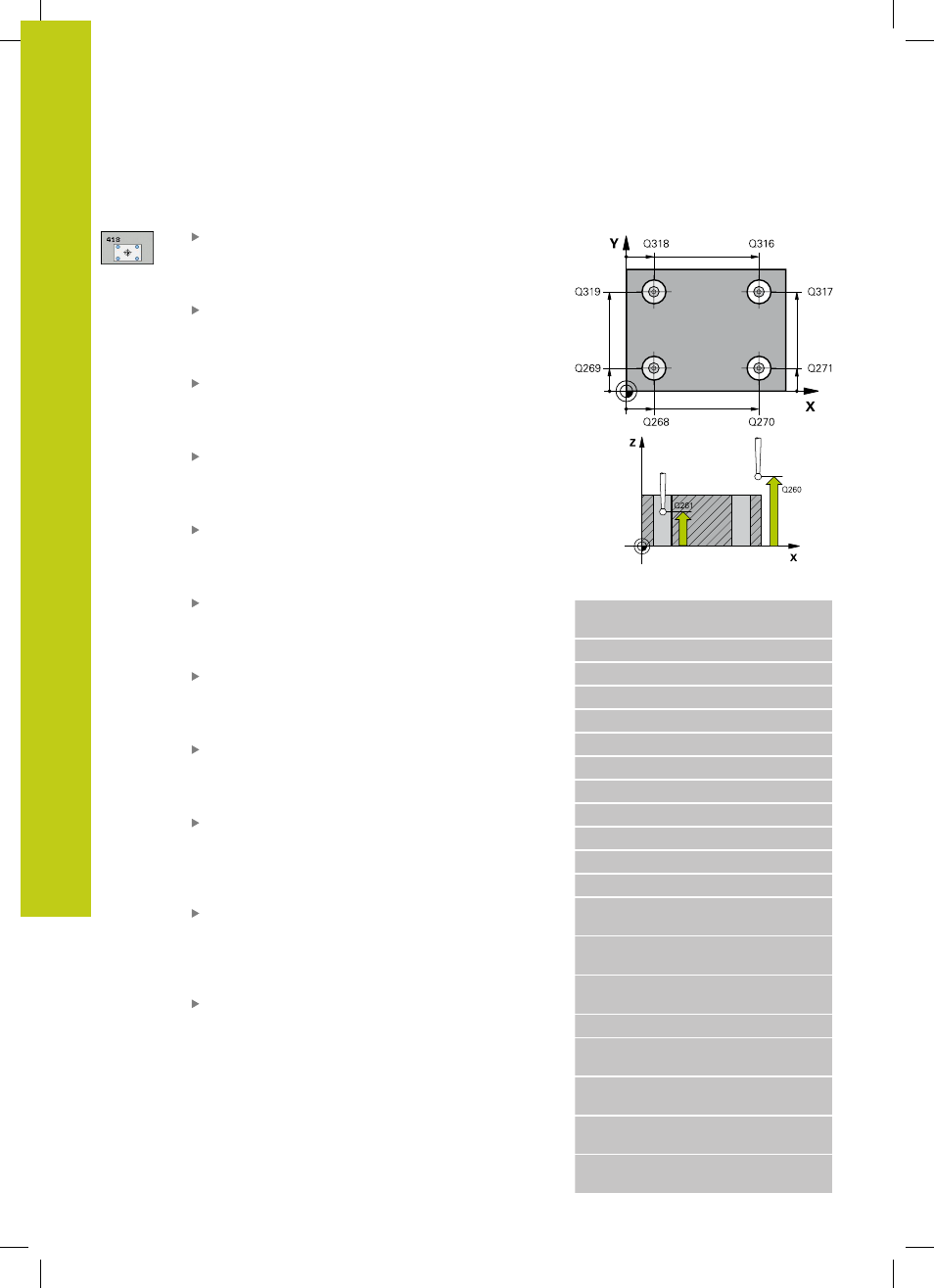

Parámetros de ciclo
1er taladro: centro 1er eje Q268 (valor absoluto):
punto central del primer taladro en el eje principal
del plano de mecanizado. Campo de introducción
-99999,9999 a 99999,9999
1er taladro: centro del 2º eje Q269 (valor
absoluto): punto central del primer taladro en el
eje auxiliar del plano de mecanizado. Campo de
introducción -99999,9999 a 99999,9999
2º taladro: centro 1er eje Q270 (valor absoluto):
punto central del segundo taladro en el eje principal
del plano de mecanizado. Campo de introducción
-99999,9999 a 99999,9999
2ª taladro: centro 2º eje Q271 (absoluto): punto
central del segundo taladro en el eje auxiliar del
plano de mecanizado. Campo de introducción
-99999,9999 a 99999,9999
3er centro 1er eje Q316 (valor absoluto): punto
central del 3er taladro en el eje principal del plano de
mecanizado. Campo de introducción -99999,9999 a
99999,9999
3er centro 2º eje Q317 (valor absoluto): punto
central del 3er taladro en el eje auxiliar del plano de
mecanizado. Campo de introducción -99999,9999 a
99999,9999
4º centro 1er eje Q318 (valor absoluto): punto
central del 4º taladro en el eje principal del plano de
mecanizado. Campo de introducción -99999,9999 a
99999,9999
4º centro 2º ejeQ319 (valor absoluto): punto
central del 4º taladro en el eje auxiliar del plano de
mecanizado. Campo de introducción -99999,9999 a
99999,9999
Altura de la medición en el eje del palpador
Q261 (valor absoluto): coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo
de introducción -99999,9999 a 99999,9999
Altura de seguridad Q260 (valor absoluto):
coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador
y la pieza. Campo de introducción -99999,9999 a
99999,9999
Número del punto cero en la tabla Q305: indicar el
número en la tabla de puntos cero/tabla de presets,
donde el TNC debe memorizar las coordenadas
del punto de intersección de las líneas de unión.
En el caso de Q303=1: Durante la introducción
de Q305=0 el TNC ajusta las visualizaciones
automáticamente, de forma que el punto de
referencia fije el punto de referencia en el punto
de intersección de las líneas de unión. En el caso
de Q303=0: Al introducir Q305=0, el TNC describe
la línea 0 de la tabla de cero piezas Campo de
introducción 0 a 99999
Bloques NC
5 TCH PROBE 418 PTO. REF. 4
TALADROS
Q268=+20
;1ER PUNTO 1ER EJE
Q269=+25 ;1ER CENTRO 2º EJE
Q270=+150 ;2º CENTRO 1ER EJE
Q271=+25 ;2º CENTRO 2º EJE
Q316=+150 ;3ER CENTRO 1ER EJE
Q317=+85 ;3ER CENTRO 2º EJE
Q318=+22 ;4º CENTRO 1ER EJE
Q319=+80 ;4º CENTRO 2º EJE
Q261=-5 ;ALTURA DE MEDICIÓN
Q260=+10 ;ALTURA SEGURA
Q305=12 ;Nº EN TABLA
Q331=+0 ;PUNTO DE
REFERENCIA
Q332=+0 ;PUNTO DE
REFERENCIA
Q303=+1 ;TRANSFERENCIA DEL
VALOR DE MEDIDA
Q381=1 ;PALPAR EJE PALPADOR
Q382=+85 ;1ª COOR. PARA EJE DE
PALPADOR
Q383=+50 ;2ª COOR PARA EJE DE
PALPADOR
Q384=+0 ;3ª COOR. PARA EJE DE
PALPADOR
Q333=+0 ;PUNTO DE
REFERENCIA
