Ciclos de palpación: Determinar puntos de referencia automáticamente
15.11 PUNTO DE REFERENCIA EJE DEL PALPADOR (Ciclo 417, DIN/ISO:
G417)
15
532
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
15.11 PUNTO DE REFERENCIA EJE DEL
PALPADOR (Ciclo 417, DIN/ISO: G417)

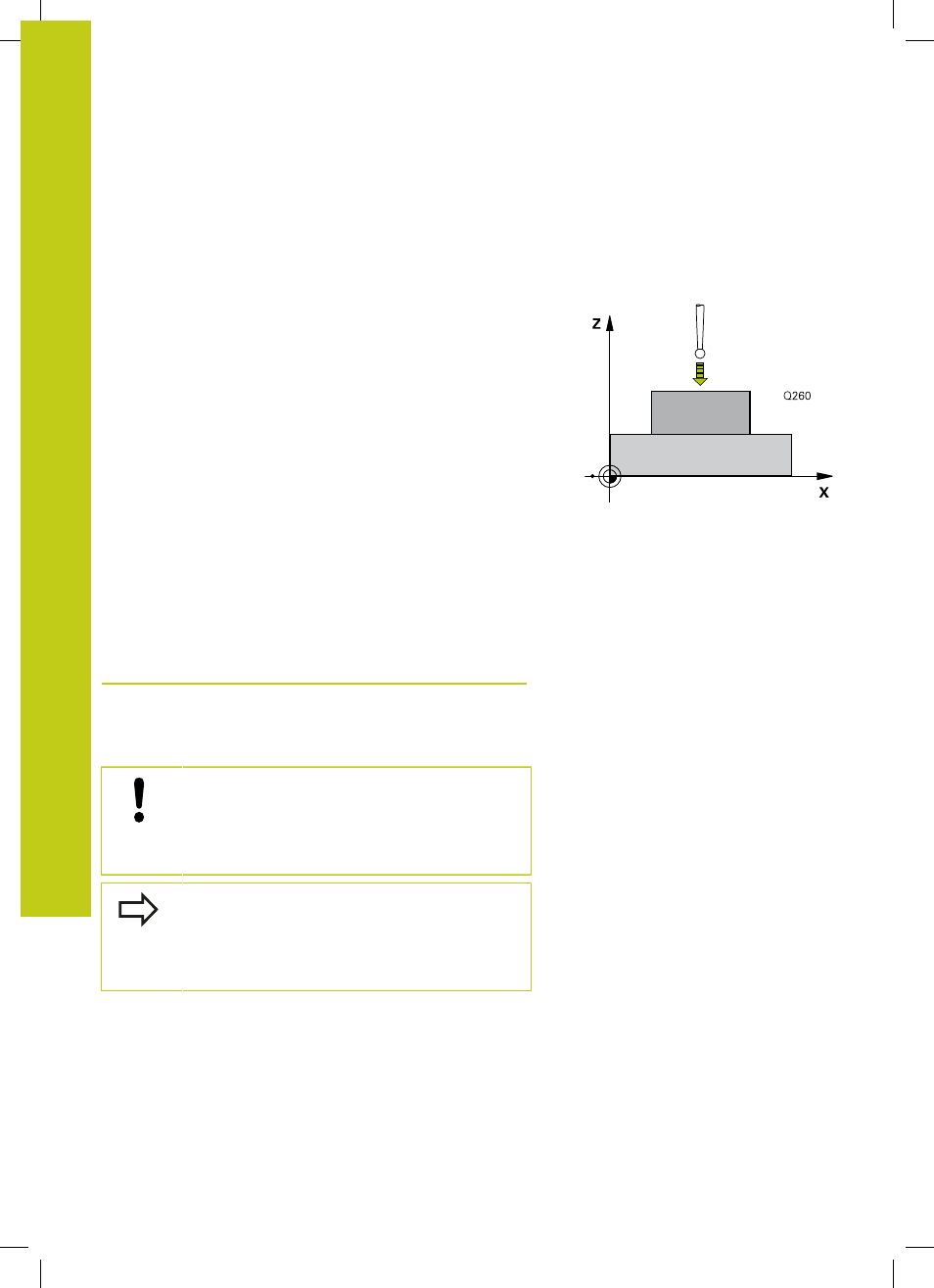

Desarrollo del ciclo
El ciclo de palpación 417 mide cualquier coordenada en el eje
de palpación y lo define como punto cero. Si se desea, el TNC
también puede escribir la coordenada medida en una tabla de
puntos cero o de preset.
1 El TNC posiciona el palpador con avance rápido (valor de la
columna FMAX) y con lógica de posicionamiento (ver "Ejecutar
ciclos de palpación", página 462) en el punto de palpación
programado
1 . Para ello, el TNC desplaza el palpador según
la distancia de seguridad en la dirección del eje de palpación
positivo
2 A continuación, el palpador se desplaza en el eje del palpador
hasta la coordinada introducida del punto de palpación 1 y
detecta la posición real mediante palpación simple
3 Finalmente, el TNC posiciona de nuevo el palpador en la
altura segura y procesa el punto de referencia determinado,
en función de los parámetros de ciclo Q303 y Q305 (ver
"Correspondencias de todos los ciclos de palpación para fijar
el punto de ref.", página 490) y memoriza el valor real en el
parámetro Q que se lista a continuación
Número de
parámetro Significado
Q160 Valor actual del punto medido
¡Tener en cuenta durante la programación!
¡Atención: Peligro de colisión!
Si se fija un punto de referencia con el ciclo de
palpación (Q303 = 0) y adicionalmente se emplea
palpar eje de palpador (Q381 = 1), no podrá estar
activa ninguna conversión de coordenadas.
Antes de la definición del ciclo deberá programarse
una llamada a la herramienta para la definición del eje
del palpador.
Entonces el TNC fija el punto de referencia en dicho
eje.
