TORNEADO POR INTERPOLACIÓN ACABADO DE CONTORNO (ciclo
292, DIN/ISO: G292, opción de software 96)
11.6
11
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
301

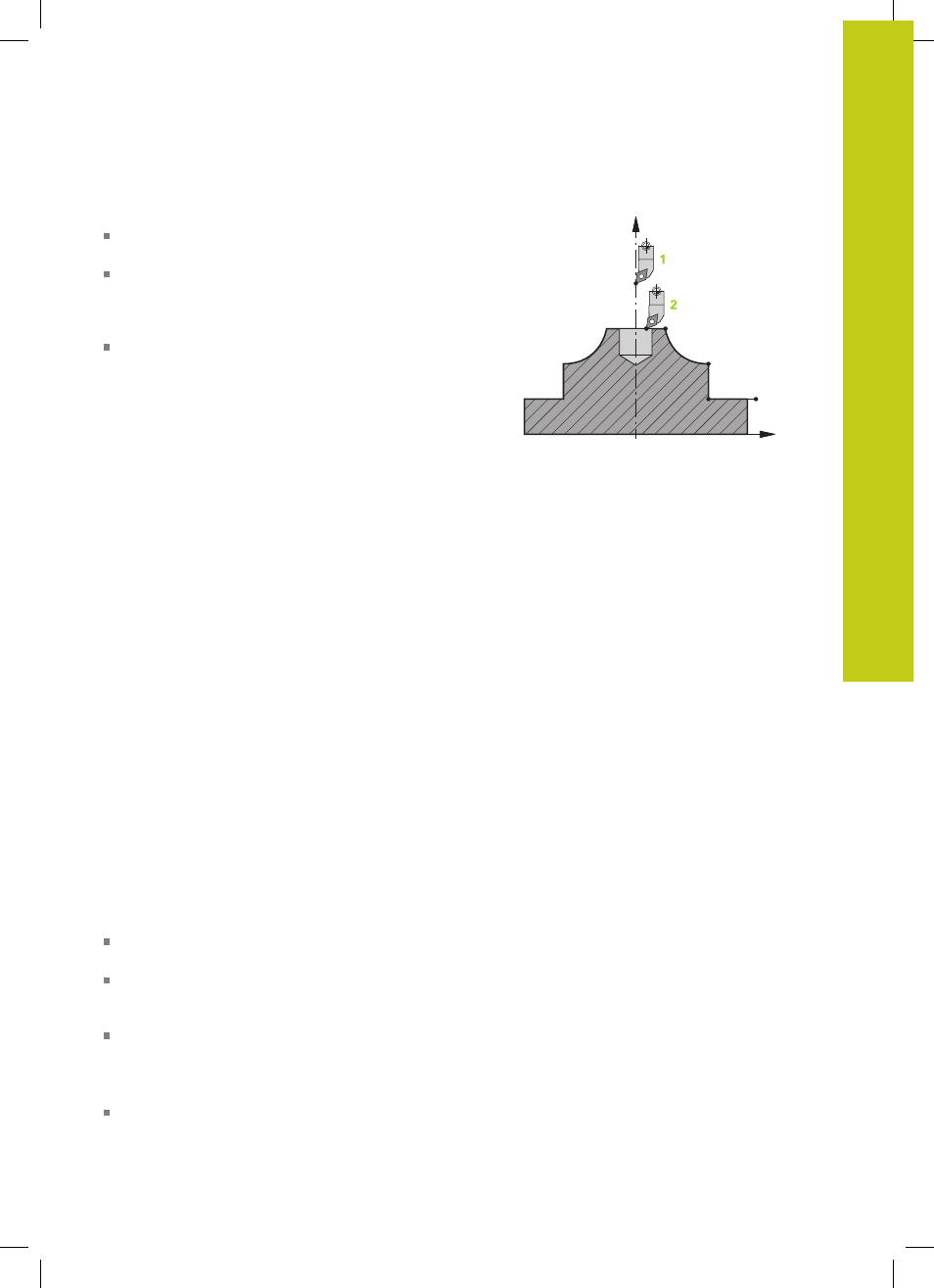

Mecanizado exterior
El centro de rotación es la posición de la herramienta
en llamada del ciclo en el plano de mecanizado
1
A partir del inicio del ciclo no se podrá mover
ni la plaquita de corte ni el centro del cabezal
en el centro de rotación.
Tenerlo en cuenta en la
descripción del contorno. 2
El contorno descrito no se prolonga automáticamente
lo equivalente a una distancia de seguridad. Una
prolongación del contorno se debe programar
en el subprograma. En la dirección del eje de la
herramienta, al comienzo del mecanizado el TNC se
posiciona en marcha rápida en el punto inicial del
contorno.
En el punto inicial del contorno no puede
haber material.
Tener en cuenta otros puntos en la programación del
contorno exterior
– O bien programar coordenadas radial creciente
monótona y axial decreciente monótona p. ej. 1-5
– O bien programar coordenadas radial decreciente
monótona y axial creciente monótona p. ej. 5-1
– Programar los contornos exteriores con un radio
superior a 0.
Z
X
1
2
3
4 5
Definir herramienta
Resumen
Según el valor introducido del parámetro Q560, se puede fresar
(Q560=0) o tornear (Q560=1) el contorno. Para el mecanizado
correspondiente, existen varias posibilidades para definir la
herramienta en la tabla de la herramienta. A continuación, se
describen dichas posibilidades:
Acoplamiento del cabezal desconectado, Q560=0
Fresar: Definir la herramienta de fresado como de costumbre en la
tabla de la herramienta, con longitud, radio, radio de la esquina etc.
Acoplamiento del cabezal conectado, Q560=1
Tornear: Los datos geométricos de la herramienta de torneado se
trasladan a los datos de una herramienta de fresado. Existen las
tres posibilidades siguientes:
Definir la herramienta de torneado en la tabla de la herramienta
(tool.t) como herramienta de fresado
Definir la herramienta de fresado en la tabla de la herramienta
(tool.t) como herramienta de fresado (para emplearla a
continuación como herramienta de torneado)
Herramienta de torneado, definir en la tabla de la herramienta
de torneado (toolturn.trn)
A continuación, se encuentran notas explicativas sobre estas tres
posibilidades de la definición de la herramienta:
Definir la herramienta de torneado en la tabla de la
herramienta (tool.t) como herramienta de fresado
Si se trabaja sin la opción 50, definir la herramienta de torneado
en la tabla de la herramienta (tool.t) como herramienta de
fresado. En este caso se tienen en cuenta los datos siguientes
