Ciclos de palpación: Controlar las piezas automáticamente
16.7 MEDIR RECTÁNGULO INTERIOR (Ciclo 423; DIN/ISO: G423)
16
566
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015

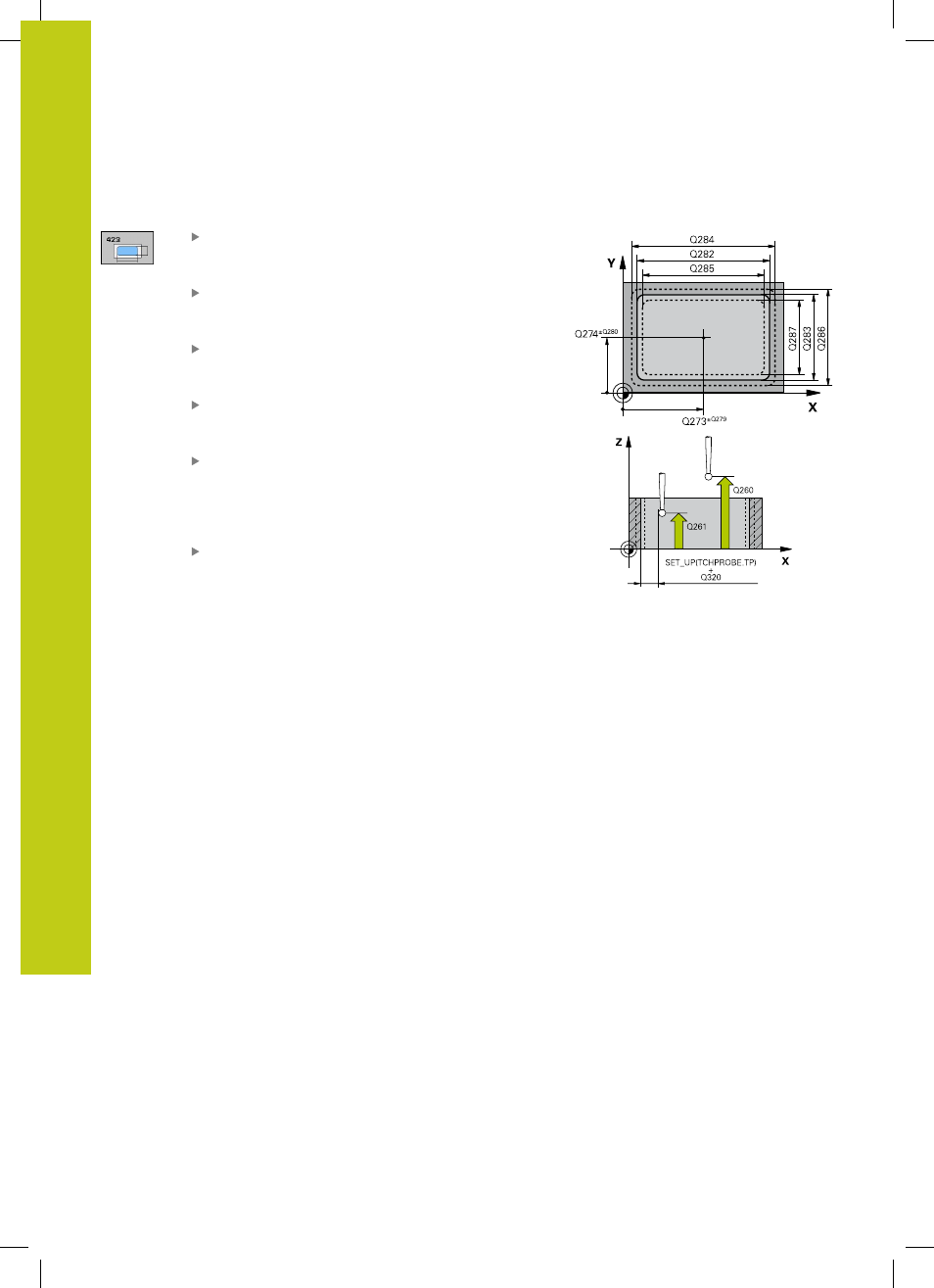

Parámetros de ciclo
centro 1er eje Q273 (valor absoluto): centro de la
cajera en el eje principal del plano de mecanizado.
Campo de introducción -99999,9999 a 99999,9999
centro 2º eje Q274 (absoluto): centro de la cajera
en el eje auxiliar del plano de mecanizado. Campo
de introducción -99999,9999 a 99999,9999
1: Longitud lateral Q282: longitud de la cajera
paralela al eje principal del plano de mecanizado
Campo de introducción 0 a 99999,9999
2ª Longitud lateral Q283: Q283: longitud de
la cajera paralela al eje secundario del plano de
mecanizado. Campo de introducción 0 a 99999,9999
Altura de la medición en el eje del palpador
Q261 (valor absoluto): coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo
de introducción -99999,9999 a 99999,9999
Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma a
SET_UP (tabla
del sistema de palpación). Campo de introducción 0
a 99999,9999
