Ejemplos de programación 7.12
7
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
227

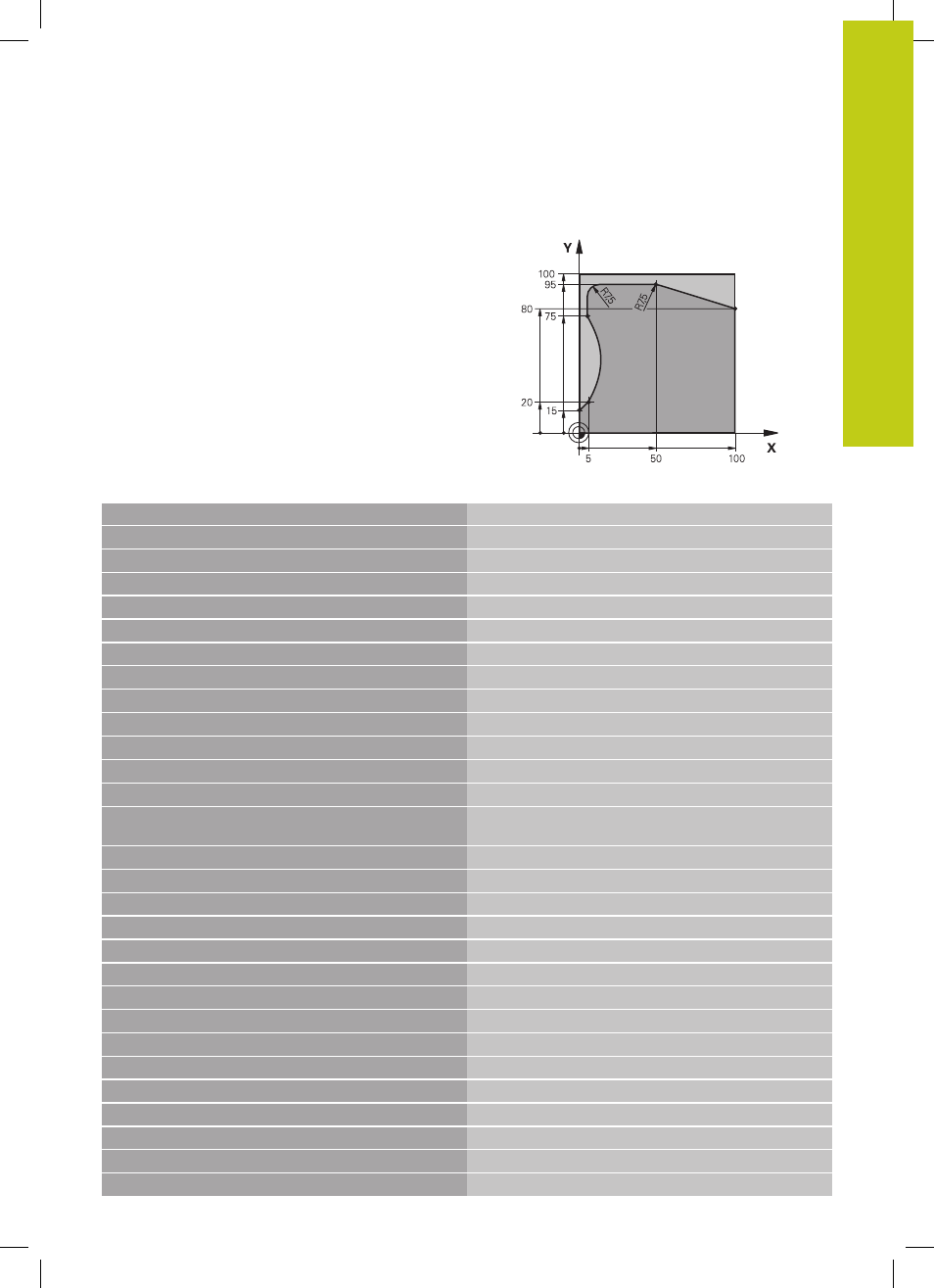

Ejemplo: Trazado del contorno
0 BEGIN PGM C25 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Definición de la pieza en bruto
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S2000
Llamada a la hta., diámetro 20
4 L Z+250 R0 FMAX Retirar la herramienta
5 CYCL DEF 14.0 CONTORNO
Determinar el subprograma del contorno
6 CYCL DEF 14.1 ETIQUETA DEL CONTORNO 1
7 CYCL DEF 25 TRAZADO DEL CONTORNO
Determinar los parámetros del mecanizado
Q1=-20 ;PROFUNDIDAD DE FRESADO
Q3=+0 ;SOBREMEDIDA LATERAL
Q5=+0 ;COOR. SUPERFICIE
Q7=+250 ;ALTURA SEGURA
Q10=5 ;PASO DE PROFUNDIZACIÓN
Q11=100 ;AVANCE DE APROXIMACIÓN DE
PROFUNDIDAD
Q12=200 ;AVANCE DE FRESADO
Q15=+1 ;TIPO DE FRESADO
8 CYCL CALL M3 Llamada al ciclo
9 L Z+250 R0 FMAX M2 Retirar la herramienta, Final de programa
10 LBL 1
Subprograma del contorno
11 L X+0 Y+15 RL
12 L X+5 Y+20
13 CT X+5 Y+75
14 L Y+95
15 RND R7.5
16 L X+50
17 RND R7.5
18 L X+100 Y+80
19 LBL 0
20 END PGM C25 MM
