Ciclos de mecanizado: Cajera de contorno
7.12 Ejemplos de programación
7
222
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
7.12 Ejemplos de programación

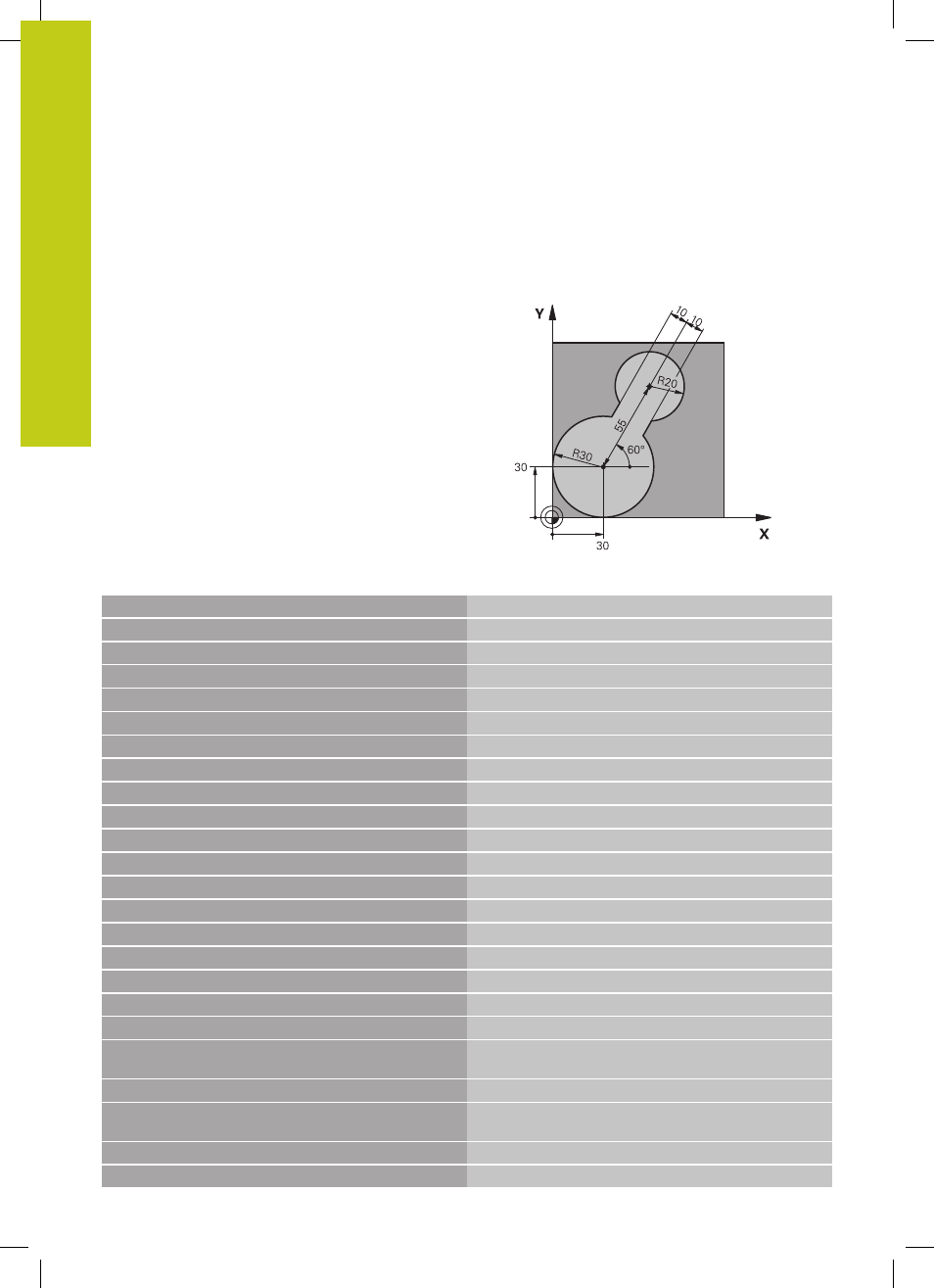

Ejemplo: Desbaste y acabado posterior de una
cajera
0 BEGIN PGM C20 MM
1 BLK FORM 0.1 Z X-10 Y-10 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
Definición de la pieza en bruto
3 TOOL CALL 1 Z S2500 Llamada a la hta. para el Desbaste previo, diámetro 30
4 L Z+250 R0 FMAX Retirar la herramienta
5 CYCL DEF 14.0 CONTORNO Determinar el subprograma del contorno
6 CYCL DEF 14.1 ETIQUETA DEL CONTORNO 1
7 CYCL DEF 20 DATOS DEL CONTORNO
Determinar los parámetros de mecanizado generales
Q1=-20 ;PROFUNDIDAD DE FRESADO
Q2=1 ;SOLAPE DE TRAYECTORIA
Q3=+0 ;SOBREMEDIDA LATERAL
Q4=+0 ;PROFUNDIDAD DE SOBREMEDIDA
Q5=+0 ;COOR. SUPERFICIE
Q6=2 ;DIST. DE SEGURIDAD
Q7=+100 ;ALTURA SEGURA
Q8=0.1 ;RADIO DE REDONDEO
Q9=-1 ;SENTIDO DE GIRO
8 CYCL DEF 22 DESBASTE
Definición del ciclo de Desbaste previo
Q10=5 ;PASO DE PROFUNDIZACIÓN
Q11=100 ;AVANCE DE APROXIMACIÓN DE
PROFUNDIDAD
Q12=350 ;AVANCE DESBASTE
Q18=0 ;HERRAMIENTA DE DESBASTE
PREVIO
Q19=150 ;AVANCE PENDULAR
Q208=1000 ;AVANCE DE RETROCESO
