10.5 CREAR SIMETRÍA (Ciclo 8, DIN/ISO: G28)
10
270
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
10.5 CREAR SIMETRÍA (Ciclo 8, DIN/ISO:
G28)
Funcionamiento

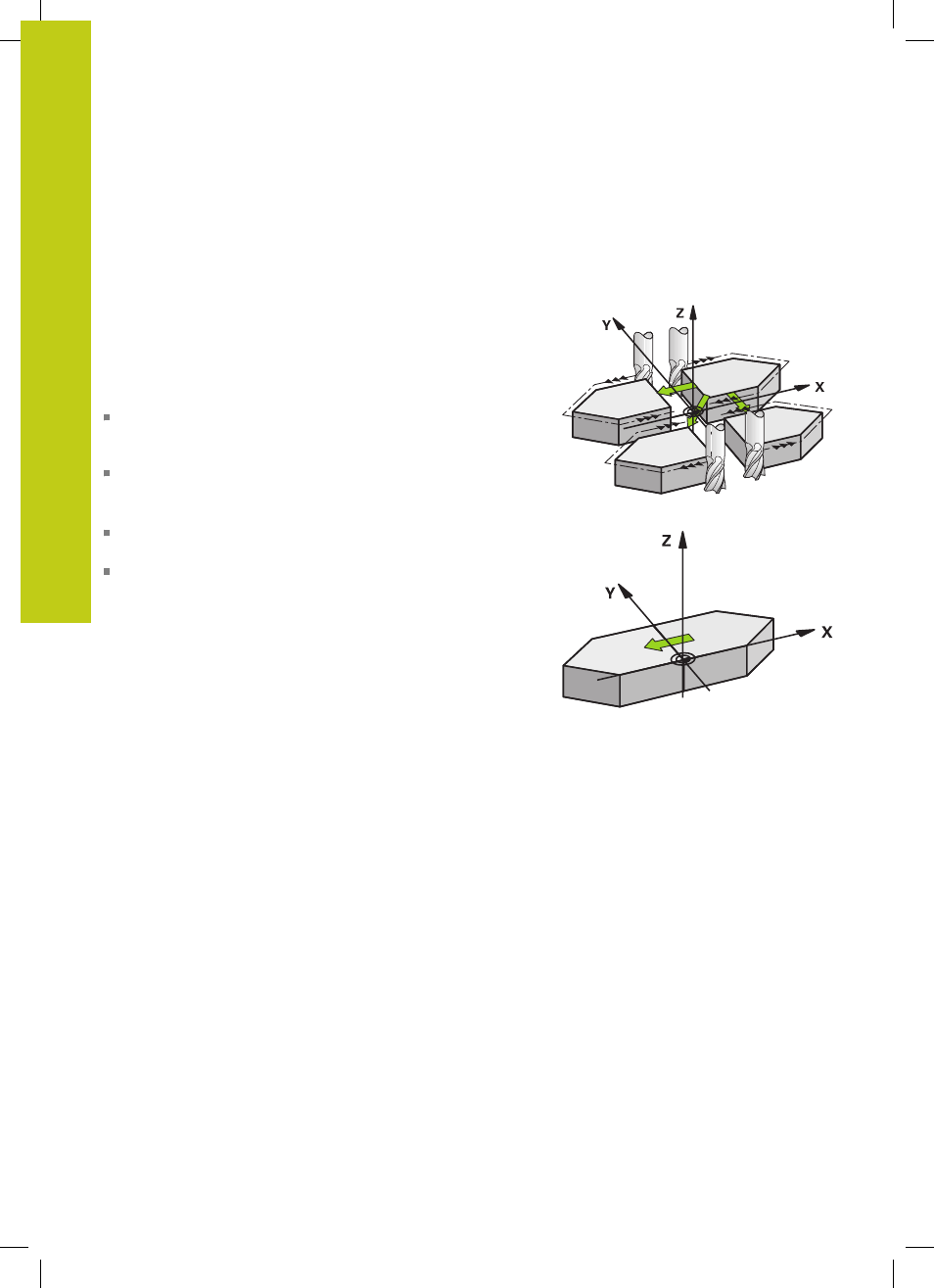

El TNC puede realizar un mecanizado espejo en el plano de
mecanizado.
El ciclo espejo se activa a partir de su definición en el programa.
También actúa en el modo de funcionamiento
Posicionamiento
manual. El TNC muestra los ejes espejo activados en la
visualización de estados adicional.
Si solo se refleja un eje, se modifica el sentido de
desplazamiento de la herramienta Esto no es válido en los ciclos
SL.
Cuando se reflejan dos ejes, no se modifica el sentido de
desplazamiento.
El resultado del espejo depende de la posición del punto cero:
El punto cero se encuentra en el contorno del espejo: la
trayectoria se refleja directamente en el punto cero
El punto cero se encuentra fuera del contorno del espejo: la
trayectoria se prolonga
Anulación
Programar de nuevo el ciclo ESPEJO con la introducción
NO ENT.
