TALADRADO UNIVERSAL (ciclo 203, DIN/ISO: G203) 3.6
3
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
83

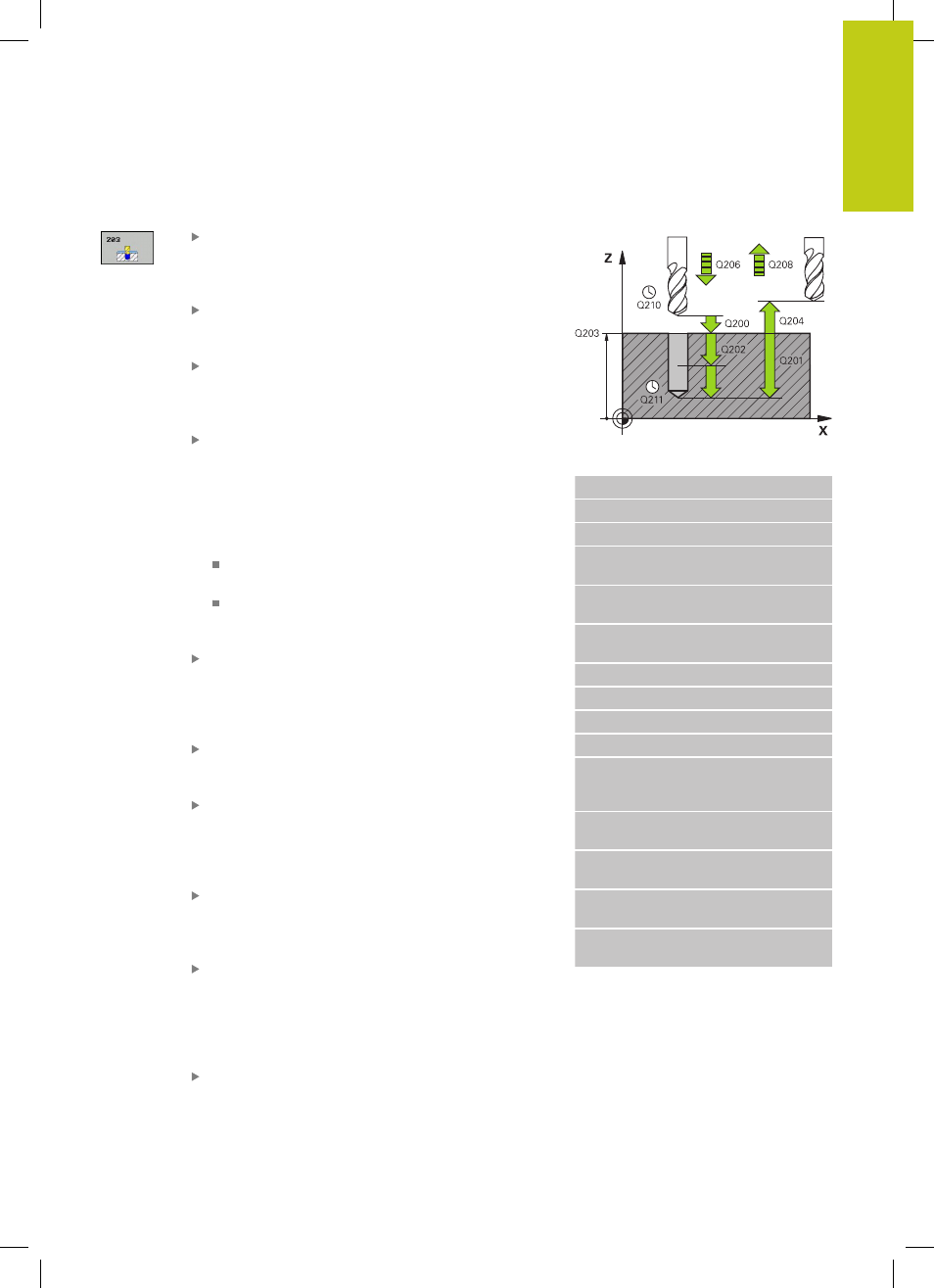

Parámetros de ciclo
Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie
de la pieza. Campo de introducción 0 hasta
99999.9999
Profundidad Q201 (valor incremental): distancia
entre la superficie de la pieza y la base del taladro
Campo de introducción -99999,9999 a 99999,9999
Avance al profundizar Q206: velocidad de
desplazamiento de la herramienta en el taladrado
en mm/min. Campo de introducción 0 a 99999.999
alternativo
FAUTO, FU
Paso de profundización Q202 (incremental):
medida a la que la herramienta correspondiente
se aproxima. Campo de introducción 0 hasta
99999,9999 La profundidad de taladrado no tiene
porque ser múltiplo del paso de profundización. El
TNC se desplaza en un solo paso de mecanizado a
la profundidad total cuando:
El paso de profundización y la profundidad total
son iguales
El paso de profundización es mayor que la
profundidad y, a la vez, no hay ninguna rotura de
viruta definida
Tiempo de espera arriba Q210: tiempo en
segundos que espera la herramienta a la distancia
de seguridad, después de que el TNC la ha retirado
del taladro para desahogar la viruta Campo de
introducción 0 a 3600,0000
Coord. de la superficie de la pieza Q203
(absoluto): coordenadas de la superficie de la pieza.
Campo de introducción -99999,9999 a 99999,9999
2ª distancia de seguridad Q204 (valor incremental):
coordenada del eje de la herramienta. en la que
no se puede producir ninguna colisión entre la
herramienta y la pieza (medio de sujeción). Campo
de introducción 0 a 99999,9999
Valor de reducción Q212 (valor incremental): valor
según el cual el TNC reduce la profundidad de paso
Q202 en cada aproximación. Campo de introducción
0 a 99999,9999
Nº roturas de viruta hasta el retroceso Q213: Nº
de roturas de viruta, después de las cuales el TNC
retira la herramienta del taladro. Para el arranque
de viruta el TNC retira la herramienta según el valor
de retroceso de Q256. Campo de introducción 0 a
99999
Mínima profundidad de paso Q205 (valor
incremental): si se ha introducido un valor de
reducción, el TNC limita el paso de aproximación al
valor programado en Q205. Campo de introducción
0 a 99999,9999
Frases NC
11 CYCL DEF 203 TALADRO UNIVERSAL
Q200=2 ;DIST. DE SEGURIDAD
Q201=-20 ;PROFUNDIDAD
Q206=150 ;AVANCE DE PASO DE
PROFUNDIZACIÓN
Q202=2 ;PASO DE
PROFUNDIZACIÓN
Q210=0 ;TIEMPO DE ESPERA
ARRIBA
Q203=+20 ;COOR. SUPERFICIE
Q204=50 ;2ª DIST. DE SEGURIDAD
Q212=0.2 ;VALOR DE REDUCCIÓN
Q213=3 ;ROTURAS DE VIRUTA
Q202=3 ;PASO DE
PROFUNDIZACIÓN
MÍNIMO
Q211=0.25 ;TIEMPO DE ESPERA
ABAJO
Q208=500 ;AVANCE DE
RETROCESO
Q256=0.2 ;RETROCESO CON
ROTURA DE VIRUTA
Q395=0 ;REFERENCIA
PROFUNDIDAD
