Ciclos de palpación: determinar automáticamente la posición inclinada de
la pieza
14.3 GIRO BÁSICO mediante dos taladros (Ciclo 401, DIN/ISO: G401)
14
472
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015

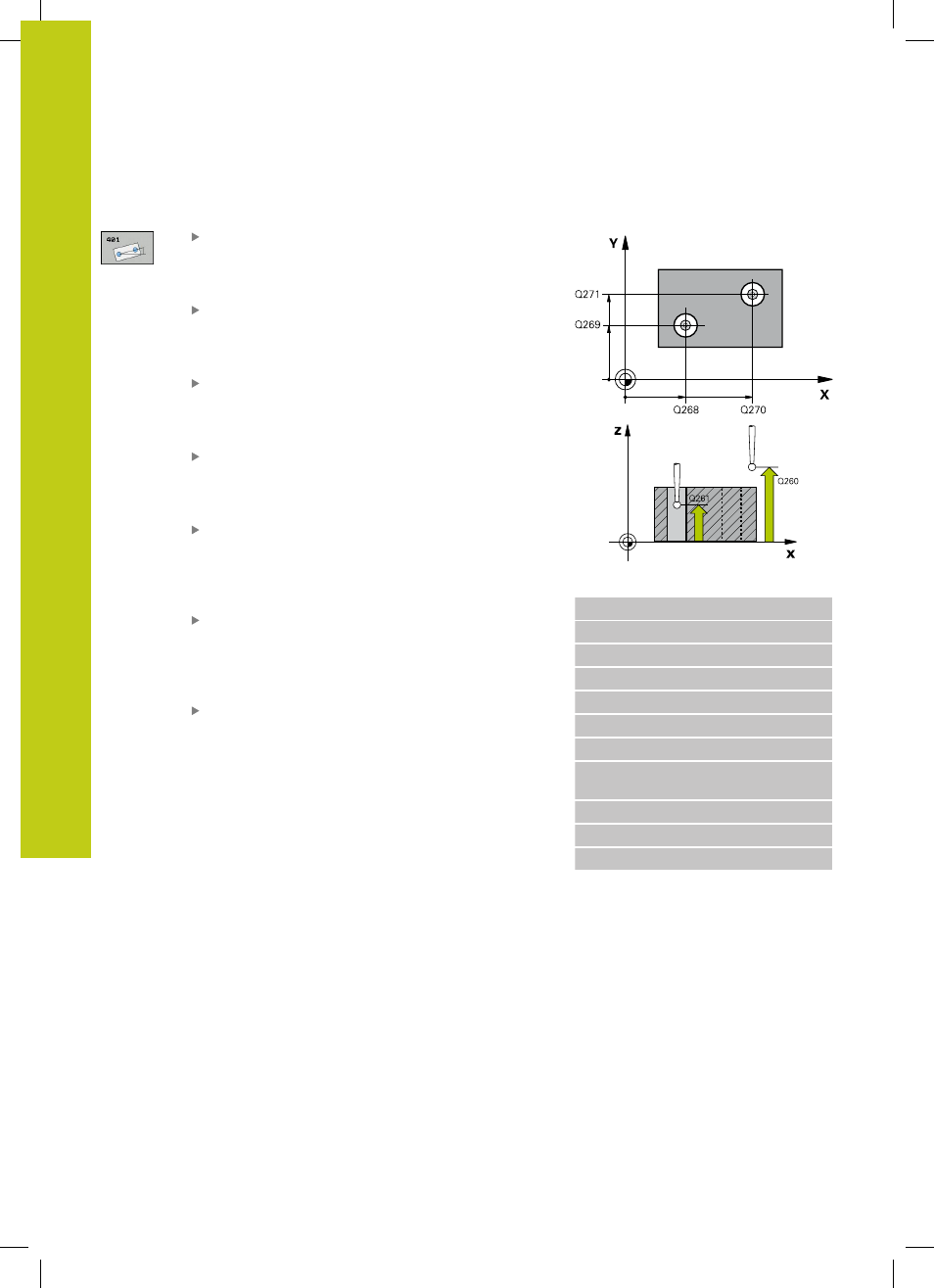

Parámetros de ciclo
1er taladro: centro 1er eje Q268 (valor absoluto):
punto central del primer taladro en el eje principal
del plano de mecanizado. Campo de introducción
-99999,9999 a 99999,9999
1er taladro: centro del 2º eje Q269 (valor
absoluto): punto central del primer taladro en el
eje auxiliar del plano de mecanizado. Campo de
introducción -99999,9999 a 99999,9999
2º taladro: centro 1er eje Q270 (valor absoluto):
punto central del segundo taladro en el eje principal
del plano de mecanizado. Campo de introducción
-99999,9999 a 99999,9999
2ª taladro: centro 2º eje Q271 (absoluto): punto
central del segundo taladro en el eje auxiliar del
plano de mecanizado. Campo de introducción
-99999,9999 a 99999,9999
Altura de la medición en el eje del palpador
Q261 (valor absoluto): coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo
de introducción -99999,9999 a 99999,9999
Altura de seguridad Q260 (valor absoluto):
coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador
y la pieza. Campo de introducción -99999,9999 a
99999,9999
Preajuste del ángulo de giro Q307 (valor absoluto):
introducir el ángulo de la recta de referencia cuando
la posición inclinada a medir no debe referirse al
eje principal, sino a cualquier recta. Entonces el
TNC calcula para el giro básico la diferencia entre el
valor medido y el ángulo de las rectas de referencia.
Campo de introducción -360.000 a 360.000
Frases NC
5 TCH PROBE 401 ROT 2 TALADROS
Q268=-37 ;1ER CENTRO 1ER EJE
Q269=+12 ;1ER CENTRO 2º EJE
Q270=+75 ;2º CENTRO 1ER EJE
Q271=+20 ;2º CENTRO 2º EJE
Q261=-5 ;ALTURA DE MEDICIÓN
Q260=+20 ;ALTURA SEGURA
Q307=0 ;PREAJUSTE ANGULO
GIRO
Q305=0 ;Nº EN TABLA
Q405=0 ;COMPENSACIÓN
Q337=0 ;PONER CERO
