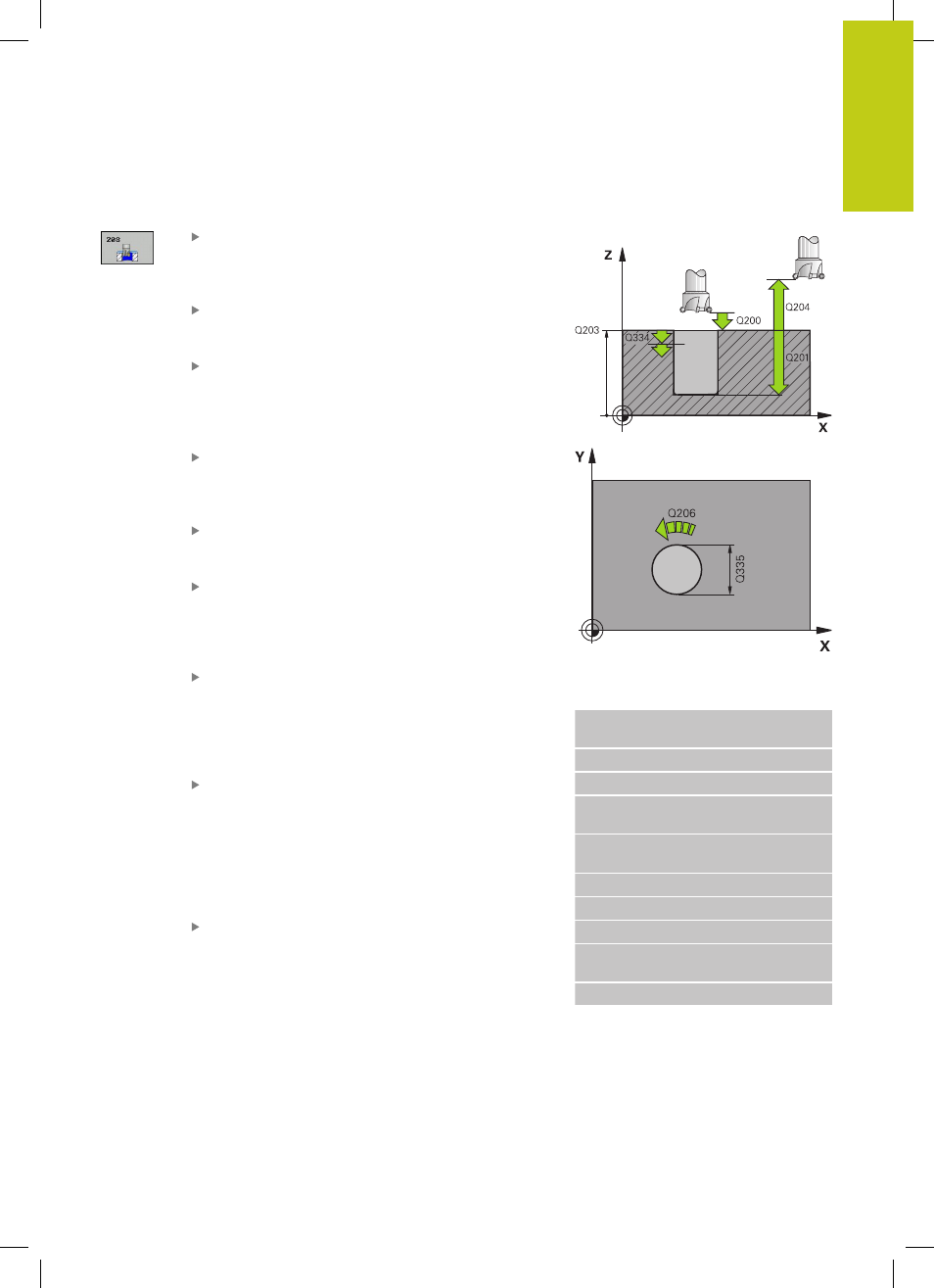

FRESADO DE TALADRO (Ciclo 208) 3.9
3
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
95
Parámetros de ciclo
Distancia de seguridad Q200 (valor incremental):
distancia entre el canto inferior de la herramienta y
la superficie de la pieza. Campo de introducción 0 a
99999,9999
Profundidad Q201 (valor incremental): distancia
entre la superficie de la pieza y la base del taladro
Campo de introducción -99999,9999 a 99999,9999
Avance al profundizar Q206: Velocidad de
desplazamiento de la herramienta en el taladrado
sobre una hélice en mm/min. Campo de
introducción 0 a 99999.999 alternativo
FAUTO, FU,
FZ
Paso de la hélice Q334 (valor incremental): Cota,
según la cual la herramienta profundiza cada vez
según una hélice (=360°). Campo de introducción 0
a 99999,9999
Coord. de la superficie de la pieza Q203
(absoluto): coordenadas de la superficie de la pieza.
Campo de introducción -99999,9999 a 99999,9999
2ª distancia de seguridad Q204 (valor incremental):
coordenada del eje de la herramienta. en la que
no se puede producir ninguna colisión entre la
herramienta y la pieza (medio de sujeción). Campo
de introducción 0 a 99999,9999
Diámetro nominal Q335 (valor absoluto): diámetro
del taladro. Si se programa el diámetro nominal
igual al diámetro de la herramienta, el TNC taladra
directamente hasta la profundidad programada sin
interpolación helicoidal. Campo de introducción 0 a
99999,9999
Diámetro taladrado previamente Q342 (valor
absoluto): si no se introduce un valor mayor que 0
en Q342, el TNC no lleva a cabo ninguna verificación
de la relación entre el diámetro nominal y el
diámetro de la herramienta. De esta forma, se
pueden fresar taladros, cuyo diámetro sea mayor
al doble del diámetro de la herramienta Campo de
introducción 0 a 99999,9999
Tipo de fresado Q351: tipo de mecanizado de
fresado con M3
+1 = Fresado codireccional
–1 = Fresado en contrasentido
Bloques NC
12 CYCL DEF 208 FRESADO DE
TALADRO
Q200=2
;DIST. DE SEGURIDAD
Q201=-80 ;PROFUNDIDAD
Q206=150 ;AVANCE DE PASO DE
PROFUNDIZACIÓN
Q334=1.5 ;PASO DE
PROFUNDIZACIÓN
Q203=+100 ;COOR. SUPERFICIE
Q204=50 ;2ª DIST. DE SEGURIDAD
Q335=25 ;DIÁMETRO NOMINAL
Q342=0 ;DIÁMETRO
PREDEFINIDO
Q351=+1 ;TIPO DE FRESADO
