GIRO BÁSICO mediante dos taladros (Ciclo 401, DIN/ISO: G401) 14.3
14
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
471
14.3 GIRO BÁSICO mediante dos taladros
(Ciclo 401, DIN/ISO: G401)

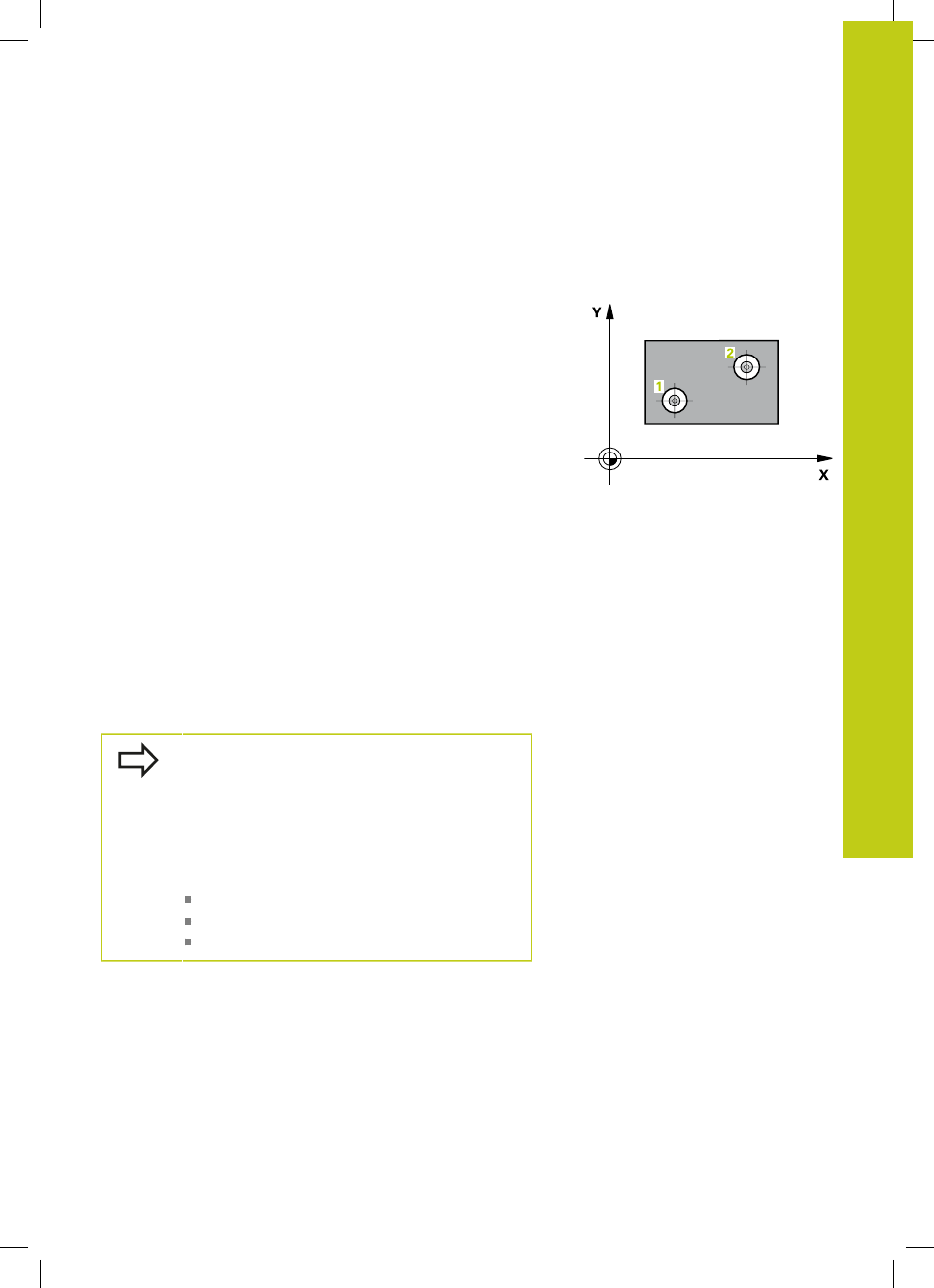

Desarrollo del ciclo
El ciclo de palpación 401 registra los puntos medios de dos
taladros. A continuación el TNC calcula el ángulo entre el eje
principal del plano de mecanizado y la recta que une los puntos
centrales de los taladros. El TNC compensa a través de la función
Giro básico el valor calculado. De forma alternativa, también se
puede compensar la inclinación calculada mediante un giro de la
mesa giratoria.
1 El TNC posiciona el palpador con avance rápido (valor de la
columna
FMAX) y con lógica de posicionamiento (ver "Ejecutar
ciclos de palpación", página 462) en el punto central introducido
del primer taladro
1
2 A continuación, el palpador se desplaza a la altura de medición
introducida y, mediante cuatro palpaciones, determina el centro
del primer taladro
3 A continuación, el palpador vuelve a la altura segura y se
posiciona en el centro introducido del segundo taladro 2
4 El TNC desplaza el palpador a la altura de medición introducida
y, mediante cuatro palpaciones, determina el centro del
segundo taladro
5 Para finalizar el TNC hace retroceder al palpador posicionándolo
a la altura de seguridad y realiza el giro básico calculado
¡Tener en cuenta durante la programación!
Antes de la definición del ciclo deberá programarse
una llamada a la herramienta para la definición del eje
del palpador.
Al principio del ciclo el TNC anula el giro básico
activado.
Si se desea compensar la inclinación mediante un
giro de la mesa giratoria, entonces el TNC utiliza
automáticamente los siguientes ejes giratorios:
C en el eje de herramienta Z
B en el eje de herramienta Y
A en el eje de herramienta X
