Ciclos de mecanizado: fresado de cajeras / Fresado de islas / Fresado de
ranuras

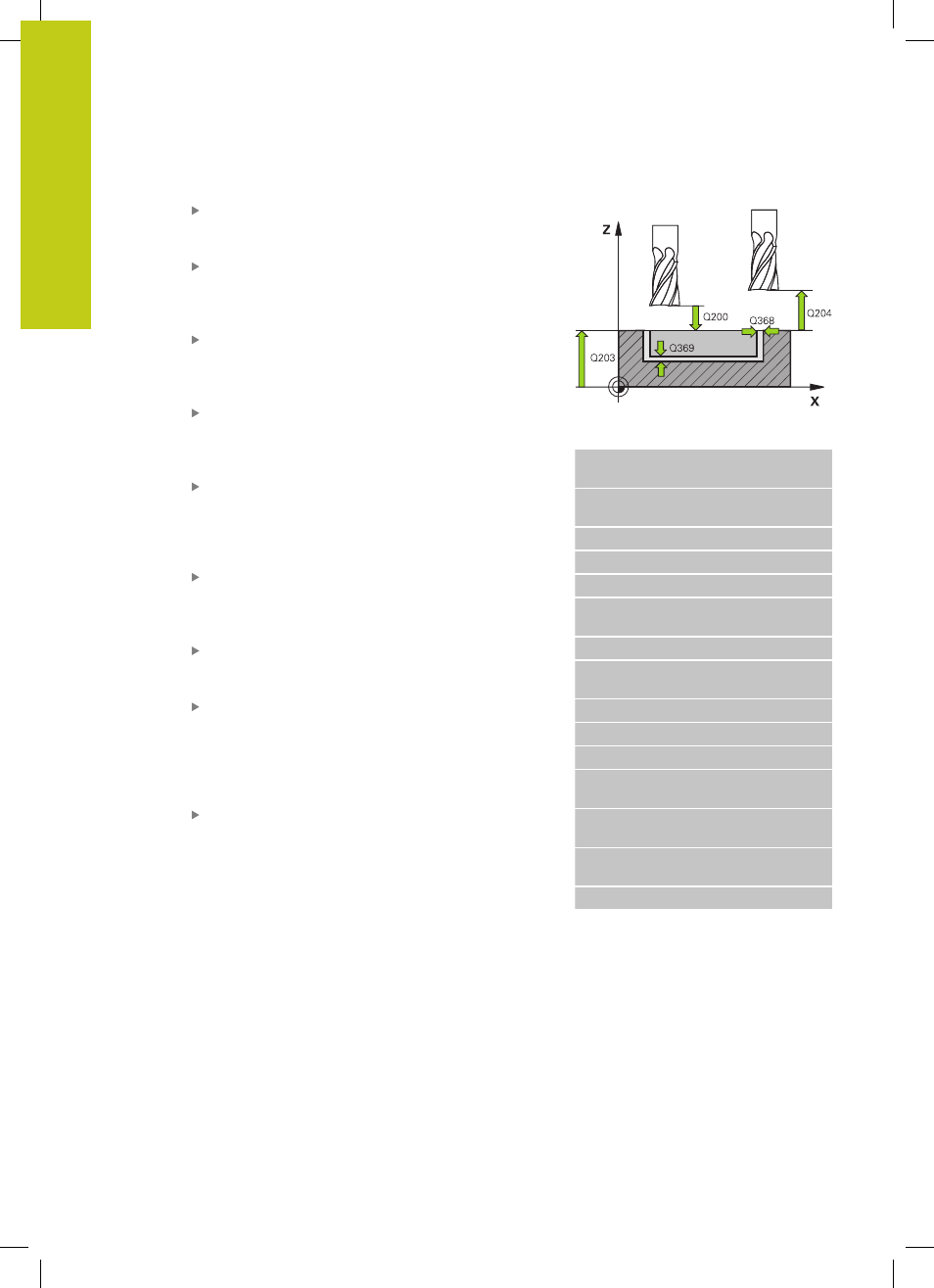

5.2 CAJERA RECTANGULAR (Ciclo 251, DIN/ISO: G251)
5
144
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
Profundidad Q201 (valor incremental): Distancia
entre la superficie de la pieza y la base de la cajera.
Campo de introducción -99999,9999 a 99999,9999
Profundidad de paso Q202 (valor incremental):
medida, según la cual la hta. penetra cada vez en
la pieza; introducir un valor mayor que 0. Campo de
introducción 0 hasta 99999.9999
Sobremedida de acabado en profundidad Q369
(valor incremental): Sobremedida de acabado para
la profundidad. Campo de introducción 0 hasta
99999.9999
Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. durante el desplazamiento
a profundidad en mm/min. Campo de introducción 0
a 99999,9999 alternativo
FAUTO, FU, FZ
Paso de acabado Q338 (v. incremental): medida,
según la cual se desplaza la hta. en el eje de la
misma para el acabado. Q338=0: Acabado en
un solo paso. Campo de introducción 0 hasta
99999.9999
Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la herramienta y la
superficie de la pieza. Campo de introducción 0
hasta 99999,9999 alternativo
PREDEF
Coordenadas Superficie de la pieza Q203 (valor
absoluto): coordenadas de la superficie de la pieza
Campo de introducción -99999,9999 a 99999,9999
2ª distancia de seguridad Q204 (valor incremental):
coordenada del eje de la herramienta. en la que
no se puede producir ninguna colisión entre la
herramienta y la pieza (medio de sujeción). Campo
de introducción 0 hasta 99999,9999 alternativo
PREDEF
Factor de solapamiento en la trayectoria Q370:
Q370 x radio de la herramienta da como resultado la
aproximación lateral k. Campo de introducción 0,1 a
1,414 alternativo
PREDEF
Frases NC
8 CYCL DEF 251 CAJERA
RECTANGULAR
Q215=0
;VOLUMEN DE
MECANIZADO
Q218=80 ;LONGITUD LADO 1
Q219=60 ;LONGITUD LADO 2
Q220=5 ;RADIO DE LA ESQUINA
Q368=0,2 ;SOBREMEDIDA
LATERAL
Q224=+0 ;POSICIÓN DE GIRO
Q367=0 ;POSICIÓN DE LA
CAJERA
Q207=500 ;AVANCE AL FRESAR
Q351=+1 ;TIPO DE FRESADO
Q201=-20 ;PROFUNDIDAD
Q202=2 ;PASO DE
PROFUNDIZACIÓN
Q369=0.1 ;PROFUNDIDAD
SOBREMEDIDA
Q206=150 ;AVANCE AL
PROFUNDIZAR
Q338=5 ;PASO PARA ACABADO
