GIRO BÁSICO mediante dos islas (Ciclo 402, DIN/ISO: G402) 14.4
14
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
475

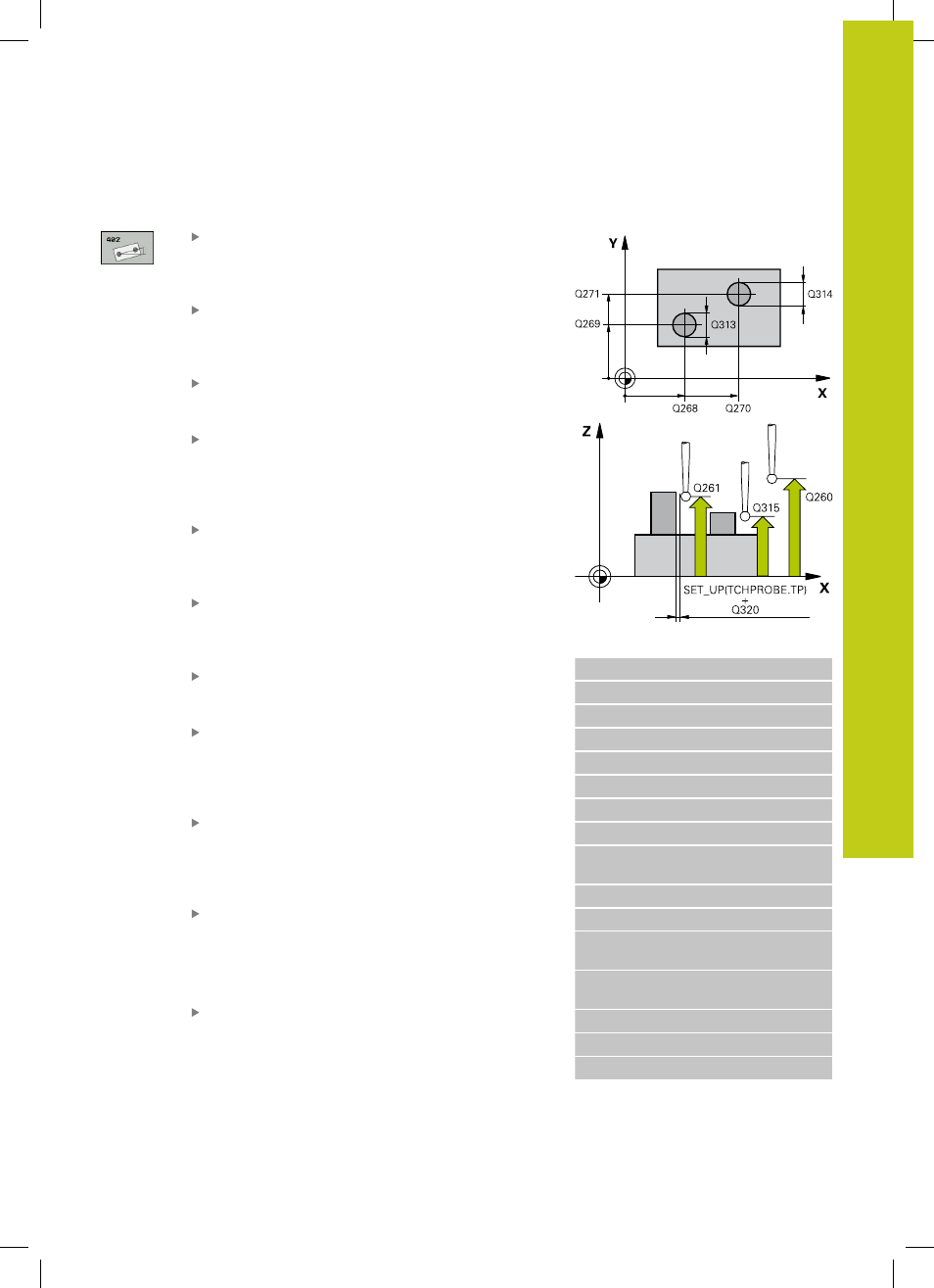

Parámetros de ciclo
1ª isla: centro 1er eje Q268 (valor absoluto):
punto central de la primera isla en el eje principal
del plano de mecanizado. Campo de introducción
-99999,9999 a 99999,9999
1ª isla: centro 2º eje Q269 (absoluto): punto
central de la primera isla en el eje auxiliar del
plano de mecanizado. Campo de introducción
-99999,9999 a 99999,9999
Diámetro isla 1 Q313: Diámetro aproximado de
la 1ª isla. Introducir un valor superior al estimado.
Campo de introducción 0 a 99999,9999
Altura de medición isla 1 en eje palpación Q261
(valor absoluto): coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde
la cual se debe realizar la medición de la isla 1.
Campo de introducción -99999,9999 a 99999,9999
2ª isla: centro 1er eje Q270 (valor absoluto):
punto central de la segunda isla en el eje principal
del plano de mecanizado. Campo de introducción
-99999,9999 a 99999,9999
2ª isla: centro 2º eje Q271(absoluto): punto
central de la segunda isla en el eje auxiliar del
plano de mecanizado. Campo de introducción
-99999,9999 a 99999,9999
Diámetro isla 2 Q314: Diámetro aproximado de
la 2ª isla. Introducir un valor superior al estimado.
Campo de introducción 0 a 99999,9999
Altura de medición isla 2 en eje palpación Q315
(valor absoluto): coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde
la cual se debe realizar la medición de la isla 2.
Campo de introducción -99999,9999 a 99999,9999
Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma a
SET_UP (tabla
del sistema de palpación). Campo de introducción 0
a 99999,9999
Altura de seguridad Q260 (valor absoluto):
coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador
y la pieza. Campo de introducción -99999,9999 a
99999,9999
Desplazamiento a altura de seguridad Q301:
determinar cómo se debe desplazar el palpador
entre los puntos de medición:
0 : desplazarse entre los puntos de medición a la
altura de medición
1 : desplazarse entre los puntos de medición a la
altura de seguridad
Frases NC
5 TCH PROBE 402 ROT 2 ISLAS
Q268=-37 ;1ER CENTRO 1ER EJE
Q269=+12 ;1ER CENTRO 2º EJE
Q313=60 ;DIÁMETRO ISLA 1
Q261=-5 ;ALTURA DE MEDICIÓN
Q270=+75 ;2º CENTRO 1ER EJE
Q271=+20 ;2º CENTRO 2º EJE
Q314=60 ;DIÁMETRO ISLA 2
Q315=-5 ;ALTURA DE MEDICIÓN
2
Q320=0 ;DIST. DE SEGURIDAD
Q260=+20 ;ALTURA SEGURA
Q301=0 ;DESPLAZAR HASTA
ALTURA SEGURA
Q307=0 ;PREAJUSTE ANGULO
ROT.
Q305=0 ;Nº EN TABLA
Q405=0 ;COMPENSACIÓN
Q337=0 ;PONER CERO
