5.8 FRESADO PLANO (Ciclo 233, DIN/ISO: G233)
5
172
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015

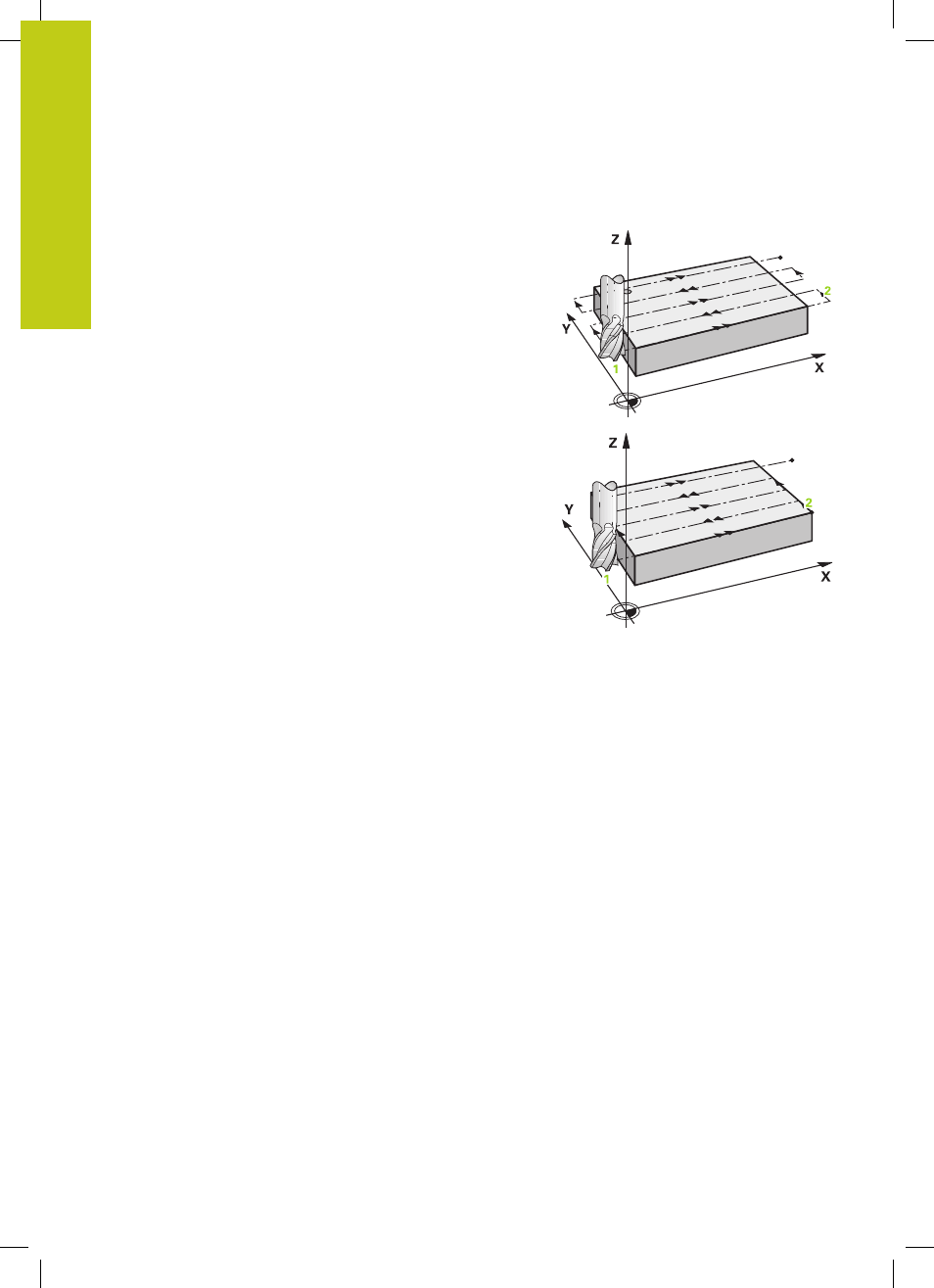

Estrategia Q389=0 y Q389 =1
Las estrategias Q389=0 y Q389=1 se diferencian por el desborde
en el fresado de planeado. En la Q389=0 el punto final se
encuentra fuera de la superficie, en la Q389=1 en el borde de la
superficie. El TNC calcula el punto final
2 a partir de la longitud
lateral y de la distancia de seguridad lateral. En la estrategia
Q389=0, el TNC hace desplazar la herramienta adicionalmente de
modo que sobresalga de la superficie plana lo equivalente al radio
de la herramienta.
4 El TNC hace desplazar la herramienta se desplaza, con el avance
al fresar programado, hasta el punto final 2
5 Luego, el TNC desplaza la herramienta, con avance de
posicionamiento previo transversalmente, hasta el punto de
partida de la siguiente línea; el TNC calcula este desplazamiento
a partir de la anchura programada, del radio de la herramienta
y del factor de solapamiento de trayectoria máximo y de la
distancia de seguridad lateral
6 A continuación, el TNC desplaza la herramienta en movimiento
de retroceso en dirección opuesta con el avance de fresado
7 El proceso se repite hasta mecanizar completamente la
superficie programada.
8 Luego, el TNC posiciona la herramienta en marcha rápida FMAX
volviendo al punto de partida 1
9 En el caso de que sean necesarias varias aproximaciones, el
TNC desplaza la herramienta con avance de posicionamiento
en el eje de la herramienta hasta la siguiente profundidad de
aproximación
10 El proceso se repite hasta que se hayan ejecutado todas las
aproximaciones. En la última aproximación, en el avance de
acabado se fresará únicamente la sobremedida de acabado
programada.
11 Al final, el TNC hace retirar la herramienta con
FMAX hasta la 2ª
distancia de seguridad
