TORNEAR REBAJE LONGITUDINAL AMPLIADO
(Ciclo 812, DIN/ISO: G812)
12.6
12
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
345
12.6 TORNEAR REBAJE LONGITUDINAL
AMPLIADO
(Ciclo 812, DIN/ISO: G812)

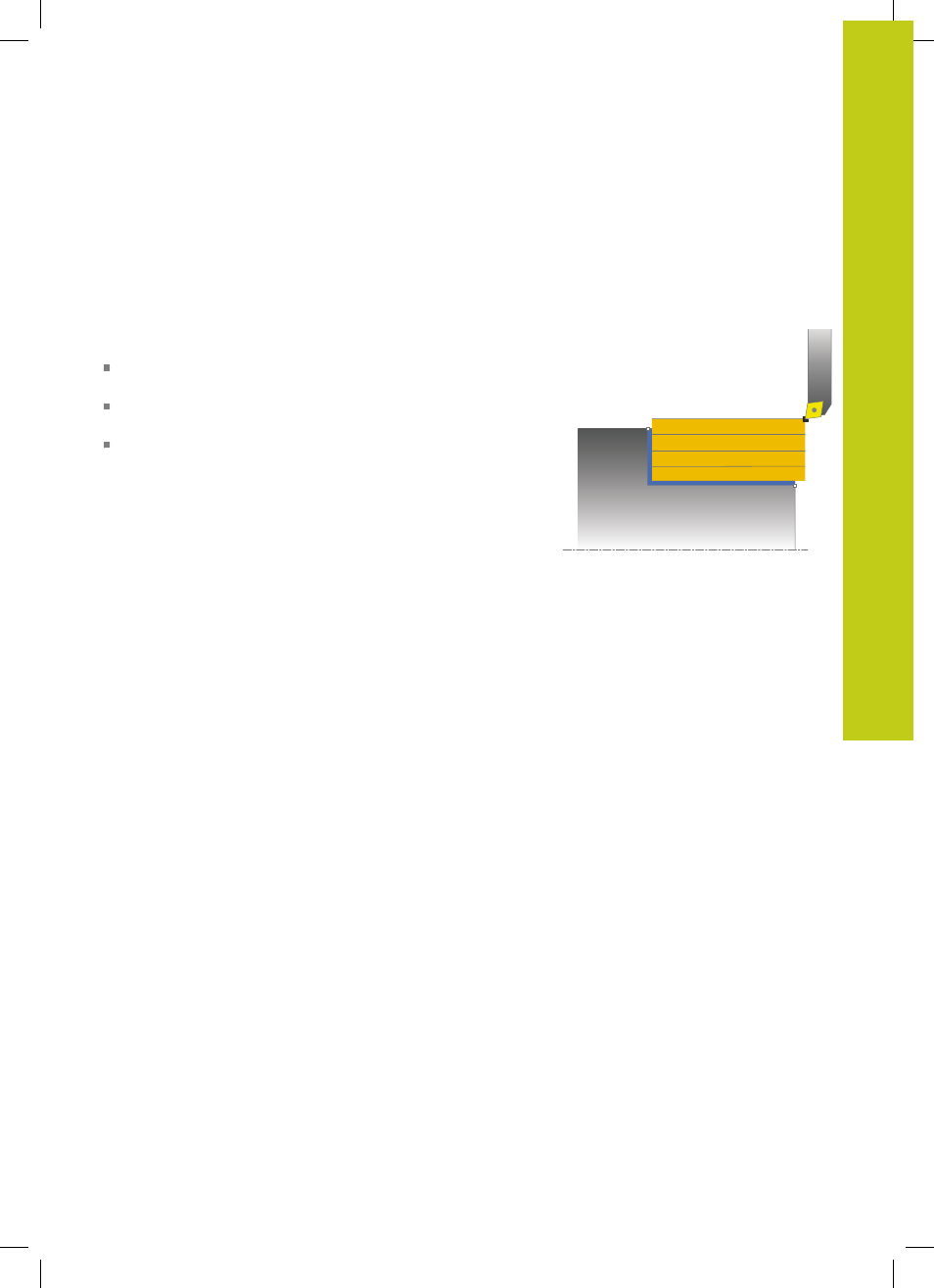

Aplicación
Con este ciclo se pueden tornear rebajes longitudinales. Volumen
de funciones ampliado:
En el principio y final del contorno se puede añadir una fase o
redondeo
En el ciclo se pueden definir ángulos para la superficie de plano
y de perímetro
En la esquina del contorno se puede añadir un radio
El ciclo se puede utilizar para el mecanizado de desbaste, de
acabado o completo. El mecanizado de desbaste se realiza paralelo
al eje.
El ciclo se puede utilizar para el mecanizado de interiores y de
exteriores. Si el diámetro inicial
Q491 es más grande que el
diámetro final
Q493, el ciclo realiza un mecanizado exterior. Si el
diámetro inicial Q491 es más pequeño que el diámetro final Q493,
el ciclo realiza un mecanizado interior.
Realización del ciclo desbaste
Como punto inicial de ciclo, el TNC utiliza la posición de
herramienta en la llamada del ciclo. Si el punto inicial se encuentra
dentro de la zona a mecanizar, el TNC posiciona la herramienta
en la coordenada X y luego en la coordenada Z en distancia de
seguridad, e inicia el ciclo desde allí.
1 El TNC realiza un movimiento de aproximación paralelo al eje en
marcha rápida. El TNC calcula el valor de aproximación a base de
Q463 MAX. PROFUNDIDAD DE CORTE.
2 El TNC mecaniza con desprendimiento de viruta la zona entre
la posición inicial y el punto final en dirección longitudinal con el
avance definido
Q478.
3 El TNC retira la herramienta por el valor de aproximación con el
avance definido.
4 El TNC posiciona la herramienta al principio de corte en marcha
rápida.
5 El TNC repite este proceso (1 a 4) hasta que se ha alcanzado el
contorno acabado.
6 El TNC posiciona la herramienta al punto inicial del ciclo en
marcha rápida.
