Ciclos de palpación: Controlar las piezas automáticamente
16.11 MEDIR COORDINADA (Ciclo 427; DIN/ISO: G427)
16
580
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015

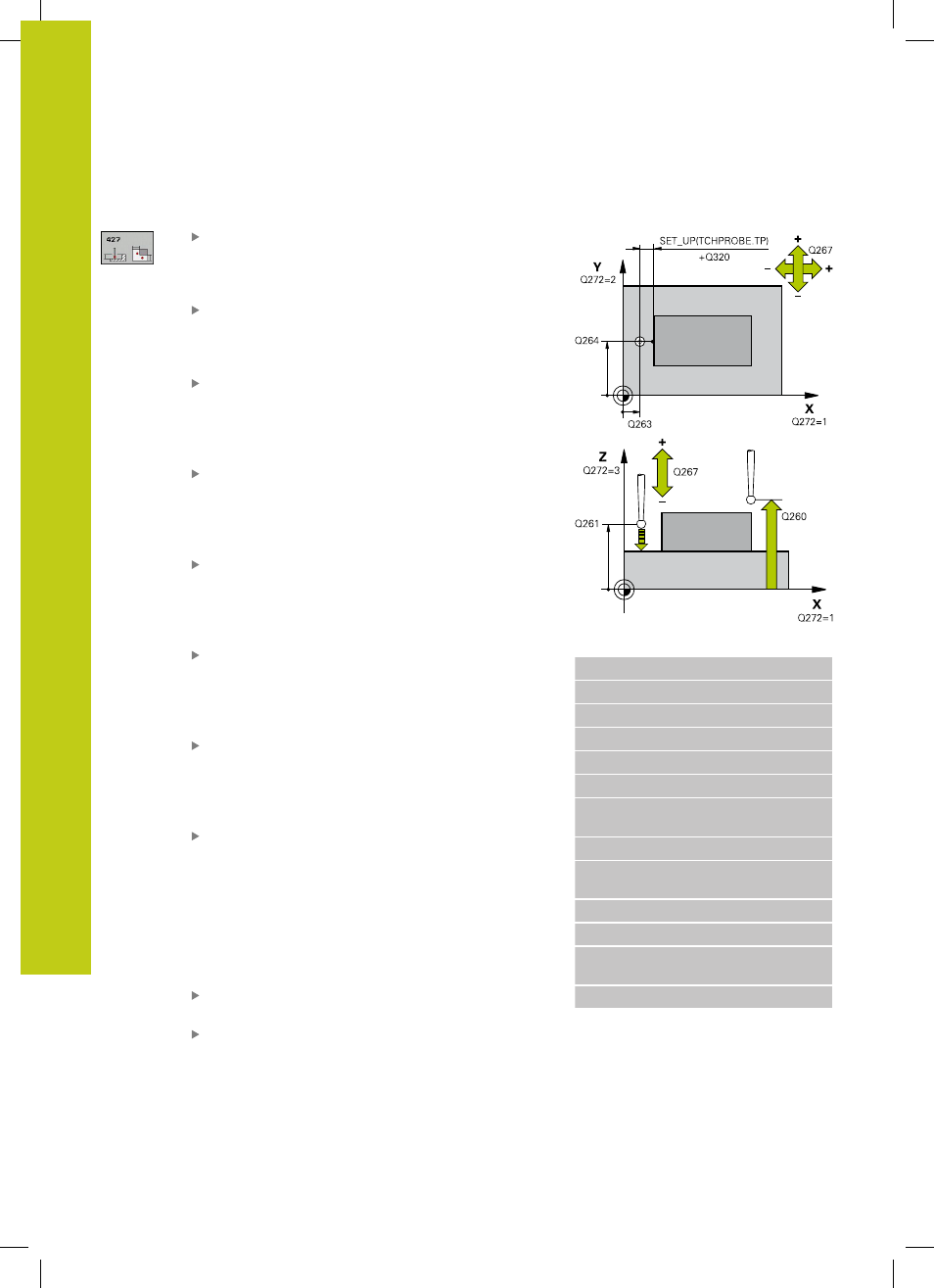

Parámetros de ciclo
1er punto de medición del 1er eje Q263 (valor
absoluto): coordenada del 1er punto de palpación en
el eje principal del plano de mecanizado. Campo de
introducción -99999,9999 a 99999,9999
1er punto de medición del 2º eje Q264 (valor
absoluto): coordenada del 1er punto de palpación en
el eje auxiliar del plano de mecanizado. Campo de
introducción -99999,9999 a 99999,9999
Altura de la medición en el eje del palpador
Q261 (valor absoluto): coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo
de introducción -99999,9999 a 99999,9999
Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma a
SET_UP (tabla
del sistema de palpación). Campo de introducción 0
a 99999,9999
Eje de medición (1.3: 1=eje principal) Q272: Eje,
en el que se debe realizar la medición:
1 : Eje principal = Eje de medición
2 : Eje secundario = Eje de medición
3 : Eje de palpación = Eje de medición
dirección de desplazamiento 1 Q267: dirección en
la que el palpador debe desplazarse hasta llegar a la
pieza:
-1 : dirección de desplazamiento negativa
+1 :dirección de desplazamiento positiva
Altura de seguridad Q260 (valor absoluto):
coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador
y la pieza. Campo de introducción -99999,9999 a
99999,9999
Protocolo de medición Q281: determinar si el TNC
debe crear un protocolo de medición:
0 : no crear ningún protocolo de medición
1 : crear protocolo de medición: el TNC guarda
el fichero de protocolo TCHPR427.TXT según
estándar en el directorio TNC:\.
2 : interrumpir el desarrollo del programa y presentar
el protocolo de medición en la pantalla del TNC.
Continuar el programa con la tecla NC-Start
Cota máxima Q288: valor de medición máximo
admisible. Campo de introducción 0 a 99999,9999
Cota mínima Q289: valor de medición mínimo
admisible. Campo de introducción 0 a 99999,9999
Frases NC
5 TCH PROBE 427 MEDIR COORDENADA
Q263=+35 ;1ER PUNTO 1ER EJE
Q264=+45 ;1ER PUNTO 2º EJE
Q261=+5 ;ALTURA DE MEDICIÓN
Q320=0 ;DIST. DE SEGURIDAD
Q272=3 ;EJE DE MEDICIÓN
Q267=-1 ;DIRECCIÓN DE
DESPLAZAMIENTO
Q260=+20 ;ALTURA SEGURA
Q281=1 ;PROTOCOLO DE
MEDICIÓN
Q288=5.1 ;MEDIDA MÁXIMA
Q289=4.95 ;MEDIDA MÍNIMA
Q309=0 ;DETENCIÓN DEL PGM
EN CASO DE ERROR
Q360=0 ;HERRAMIENTA
