Contornos superpuestos
7.3
7
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
197
7.3
Contornos superpuestos
Nociones básicas
Las cajeras e islas se pueden superponer a un nuevo contorno. De
esta forma una superficie de cajera se puede ampliar mediante una
cajera superpuesta o reducir mediante una isla.
Bloques NC
12 CYCL DEF 14.0 CONTORNO
13 CYCL DEF 14.1 ETIQUETA DEL
CONTORNO 1 /2 /3 /4
Subprogramas: Cajeras superpuestas
Los siguientes ejemplos de programación son
subprogramas de contornos, llamados en un
programa principal del ciclo 14 CONTORNO.

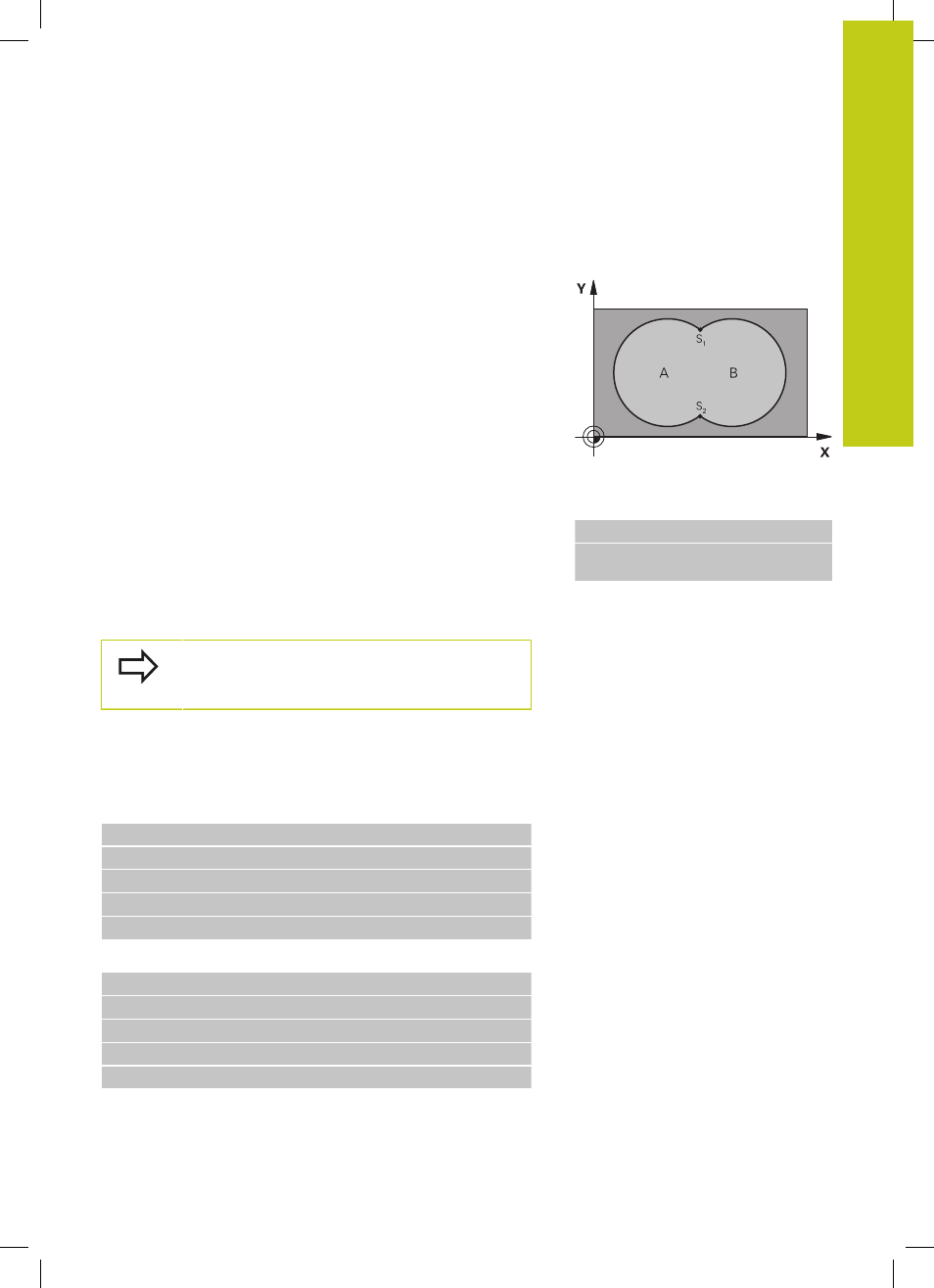

Se superponen las cajeras A y B.
El TNC calcula los puntos de intersección S1 y S2, no deben
programarse.
Las cajeras se han programado como círculos completos.
Subprograma 1: Cajera A
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
Subprograma 2: Cajera B
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
