Ciclos de mecanizado: Cajera de contorno con fórmula de contorno
9.1 Ciclos SL con fórmulas de contorno complejas
9
252
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
Contornos superpuestos
El TNC tiene en cuenta fundamentalmente un contorno
programado como cajera. Con las funciones de la fórmula del
contorno es posible transformar un contorno en una isla
Las cajeras e islas se pueden superponer a un nuevo contorno. De
esta forma una superficie de cajera se puede ampliar mediante una
cajera superpuesta o reducir mediante una isla.
Subprogramas: Cajeras superpuestas
Los siguientes ejemplos de programación son
programas de descripción del contorno, los cuales se
definen en un programa de definición del contorno.
El programa de definición del contorno se llama, a
su vez, a través de la función
SEL CONTOUR en el
mismo programa principal.

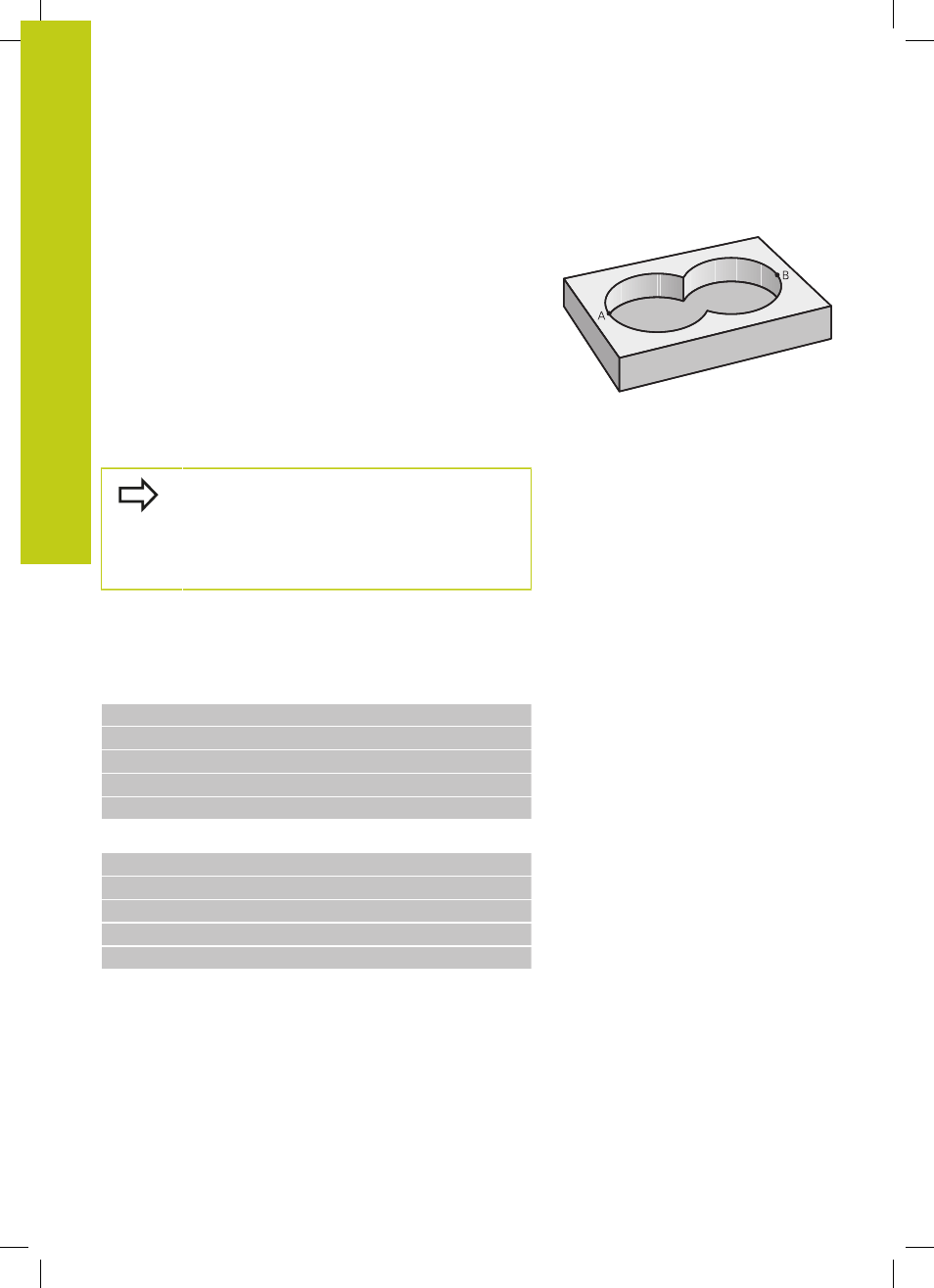

Se superponen las cajeras A y B.
El TNC calcula los puntos de intersección S1 y S2, de forma que no
hay que programarlos.
Las cajeras se han programado como círculos completos.
Programa de descripción del contorno 1: cajera A
0 BEGIN PGM CAJERA_A MM
1 L X+10 Y+50 R0
2 CC X+35 Y+50
3 C X+10 Y+50 DR-
4 END PGM CAJERA_A MM
Programa de descripción de contorno 2: Cajera B
0 BEGIN PGM CAJERA_B MM
1 L X+90 Y+50 R0
2 CC X+65 Y+50
3 C X+90 Y+50 DR-
4 END PGM CAJERA_B MM
