Ciclos: Tornear
12.11 TORNEAR REBAJE PLANO
(Ciclo 821, DIN/ISO: G821)
12
364
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
12.11 TORNEAR REBAJE PLANO
(Ciclo 821, DIN/ISO: G821)
Aplicación

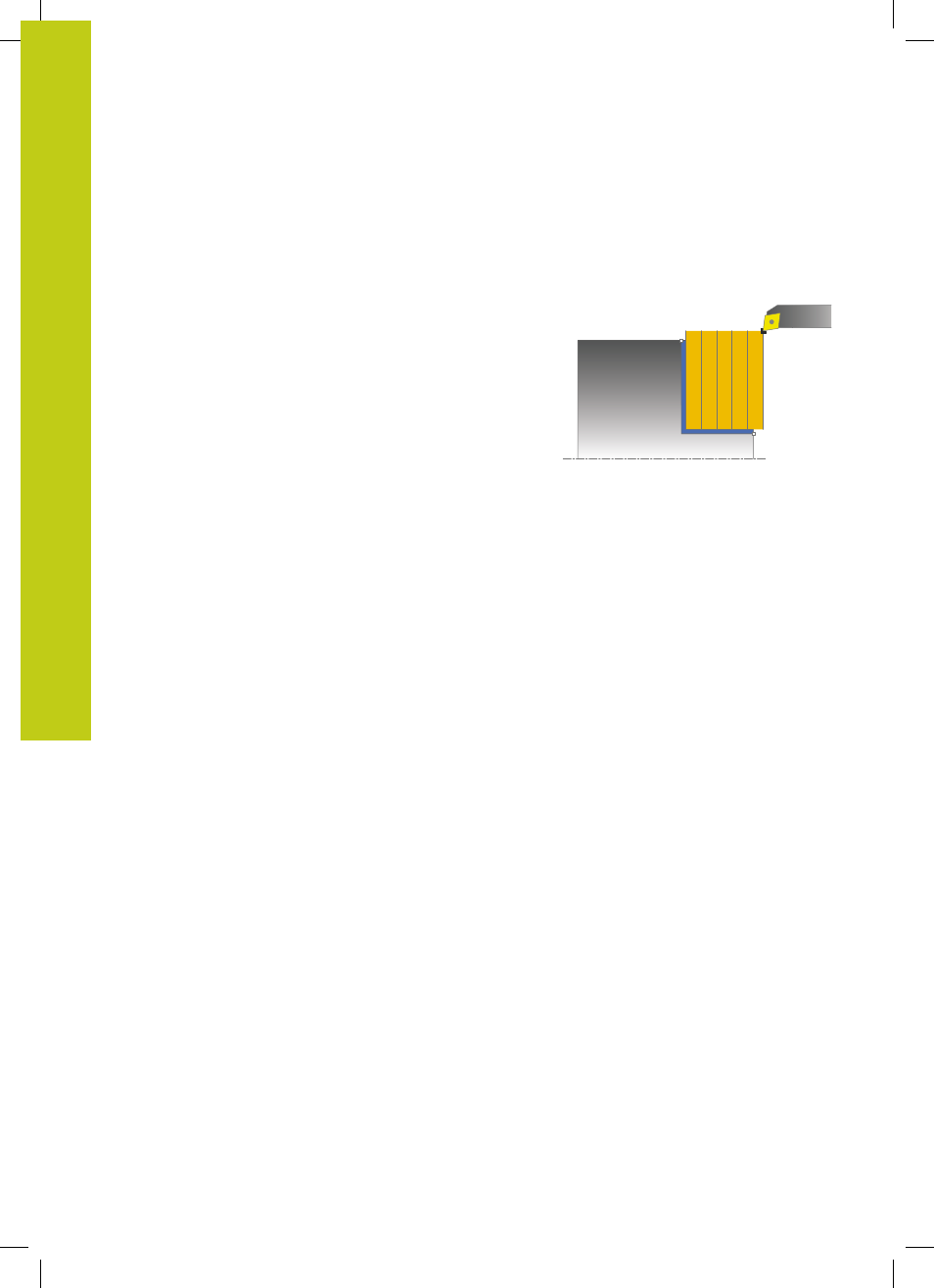

Con este ciclo se pueden tornear rebajes rectangulares planos.
El ciclo se puede utilizar para el mecanizado de desbaste, de
acabado o completo. El mecanizado de desbaste se realiza paralelo
al eje.
El ciclo se puede utilizar para el mecanizado de interiores y de
exteriores. Si la herramienta en la llamada del ciclo se encuentra
fuera del contorno a mecanizar, el ciclo realiza un mecanizado
exterior. Si la herramienta se encuentra dentro del contorno a
mecanizar, el ciclo realiza un mecanizado interior.
Realización del ciclo desbaste
El ciclo mecaniza la zona desde el punto inicial de ciclo hasta el
punto final definido en el ciclo.
1 El TNC realiza un movimiento de aproximación paralelo al eje en
marcha rápida. El TNC calcula el valor de aproximación a base de
Q463 MAX. PROFUNDIDAD DE CORTE.
2 El TNC mecaniza la zona entre la posición inicial y el punto final
en dirección plano con el avance definido
Q478.
3 El TNC retira la herramienta por el valor de aproximación con el
avance definido.
4 El TNC posiciona la herramienta al principio de corte en marcha
rápida.
5 El TNC repite este proceso (1 a 4) hasta que se ha alcanzado el
contorno acabado.
6 El TNC posiciona la herramienta al punto inicial del ciclo en
marcha rápida.
