Ciclos de palpación: Controlar las piezas automáticamente
16.4 MEDIR ÁNGULO (Ciclo 420; DIN/ISO: G420)
16
554
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
16.4 MEDIR ÁNGULO (Ciclo 420;
DIN/ISO: G420)
Desarrollo del ciclo

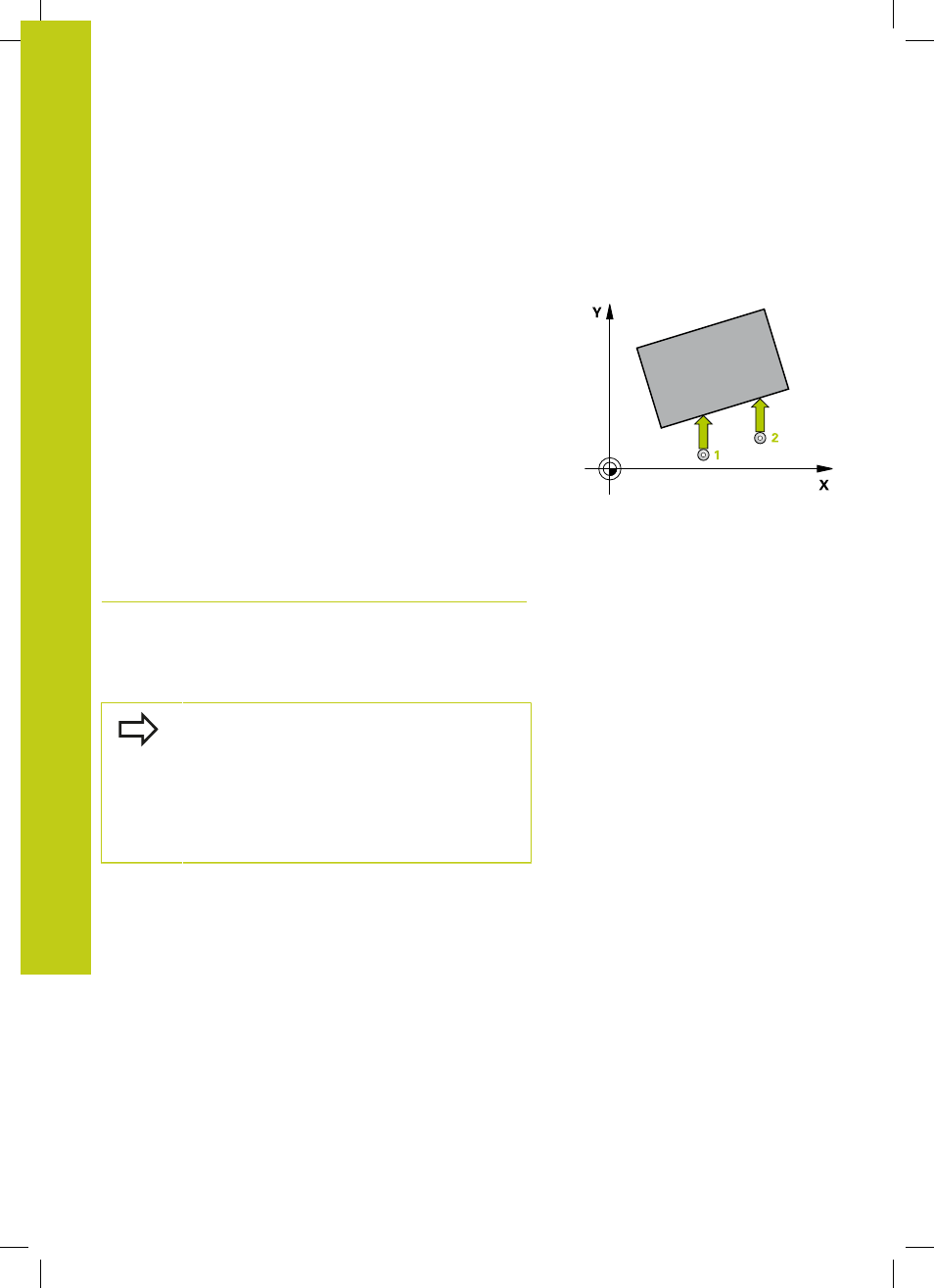

El ciclo de palpación 420 calcula el ángulo, que forma cualquier
recta con el eje principal del plano de mecanizado.
1 El TNC posiciona el palpador con avance rápido (valor de la
columna FMAX) y con lógica de posicionamiento (ver "Ejecutar
ciclos de palpación", página 462) en el punto de palpación
programado
1 . Para ello, el TNC desplaza el palpador según
la distancia de seguridad en la dirección de desplazamiento
opuesta a la determinada
2 A continuación, el palpador se desplaza hasta la altura de
medición introducida y ejecuta el primer proceso de palpación
con avance de palpación (Columna
F)
3 Luego el palpador se desplaza, hasta el siguiente punto de
palpación 2 y ejecuta allí el segundo proceso de palpación
4 El TNC posiciona el palpador retornando a la altura segura y
memoriza el ángulo determinado en el parámetro Q siguiente:
Nº de parámetro Significado
Q150 Ángulo medido en relación al eje
principal del plano de mecanizado
¡Tener en cuenta durante la programación!
Antes de definir el ciclo deberá programarse una
llamada a la herramienta para la definición del eje de
palpación.
Si se ha definido eje del palpador = eje de medición,
entonces debe seleccionarse
Q263 igual aQ265, si
se ha de medir el ángulo en la dirección del eje A;
seleccionar
Q263 no igual a Q265, si se ha de medir
el ángulo en la dirección del eje B.
