Ciclos de palpación: Controlar las piezas automáticamente
16.5 MEDIR TALADRO (Ciclo 421, DIN/ISO: G421)
16
558
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015

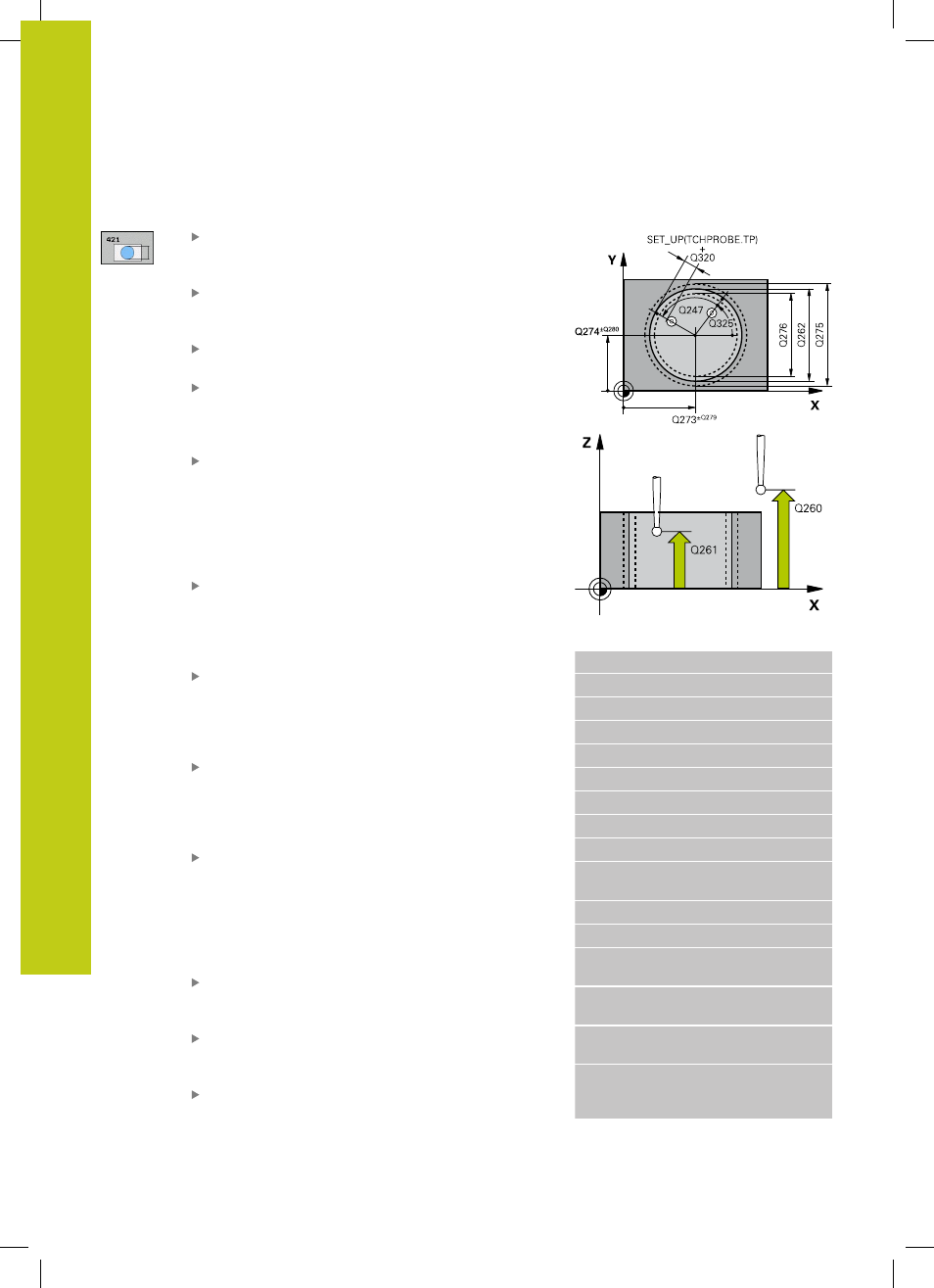

Parámetros de ciclo
centro 1er eje Q273 (valor absoluto): centro de la
cajera en el eje principal del plano de mecanizado.
Campo de introducción -99999,9999 a 99999,9999
centro 2º eje Q274 (absoluto): centro del taladro en
el eje auxiliar del plano de mecanizado. Campo de
introducción -99999,9999 a 99999,9999
Diámetro nominal Q262: introducir diámetro del
taladro. Campo de introducción 0 a 99999,9999
Ángulo inicial Q325 (valor absoluto): ángulo
entre el eje principal del plano de mecanizado y el
primer punto de palpación. Campo de introducción
-360.000 a 360.000
Paso angular Q247 (valor incremental): ángulo entre
dos puntos de medición, el signo del paso angular
determina el sentido de giro (- = sentido horario),
con el que el palpador se desplaza al siguiente
punto de medición. Si se quieren medir arcos de
círculo, deberá programarse un paso angular menor
a 90°. Campo de introducción -120,000 a 120,000
Altura de la medición en el eje del palpador
Q261 (valor absoluto): coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo
de introducción -99999,9999 a 99999,9999
Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma a
SET_UP (tabla
del sistema de palpación). Campo de introducción 0
a 99999,9999
Altura de seguridad Q260 (valor absoluto):
coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador
y la pieza. Campo de introducción -99999,9999 a
99999,9999
Desplazamiento a altura de seguridad Q301:
determinar cómo se debe desplazar el palpador
entre los puntos de medición:
0 : desplazarse entre los puntos de medición a la
altura de medición
1 : desplazarse entre los puntos de medición a la
altura de seguridad
Tamaño máximo taladro Q275: mayor diámetro
permitido del taladro (cajera circular). Campo de
introducción 0 a 99999,9999
Tamaño mínimo taladro Q276: menor diámetro
permitido del taladro (cajera circular). Campo de
introducción 0 a 99999,9999
Valor tolerancia centro 1er eje Q279: desviación
admisible de la posición en el eje principal del
plano de mecanizado. Campo de introducción 0 a
99999,9999
Frases NC
5 TCH PROBE 421 MEDIR TALADRO
Q273=+50 ;CENTRO 1ER EJE
Q274=+35 ;CENTRO 2º EJE
Q262=75 ;DIÁMETRO NOMINAL
Q355=+0 ;ÁNGULO INICIAL
Q247=+60 ;PASO ANGULAR
Q261=-5 ;ALTURA DE MEDICIÓN
Q320=0 ;DIST. DE SEGURIDAD
Q260=+20 ;ALTURA SEGURA
Q301=1 ;DESPLAZAR HASTA
ALTURA SEGURA
Q275=75,12 ;MEDIDA MÁXIMA
Q276=74,95 ;MEDIDA MÍNIMA
Q279=0,1 ;TOLERANCIA 1ER
CENTRO
Q280=0,1 ;TOLERANCIA 2º
CENTRO
Q281=1 ;PROTOCOLO DE
MEDICIÓN
Q309=0 ;DETENCIÓN DEL
PROGRAMA EN CASO DE
ERROR
