5.6 ISLA RECTANGULAR (ciclo 256, DIN/ISO: G256)
5
164
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015

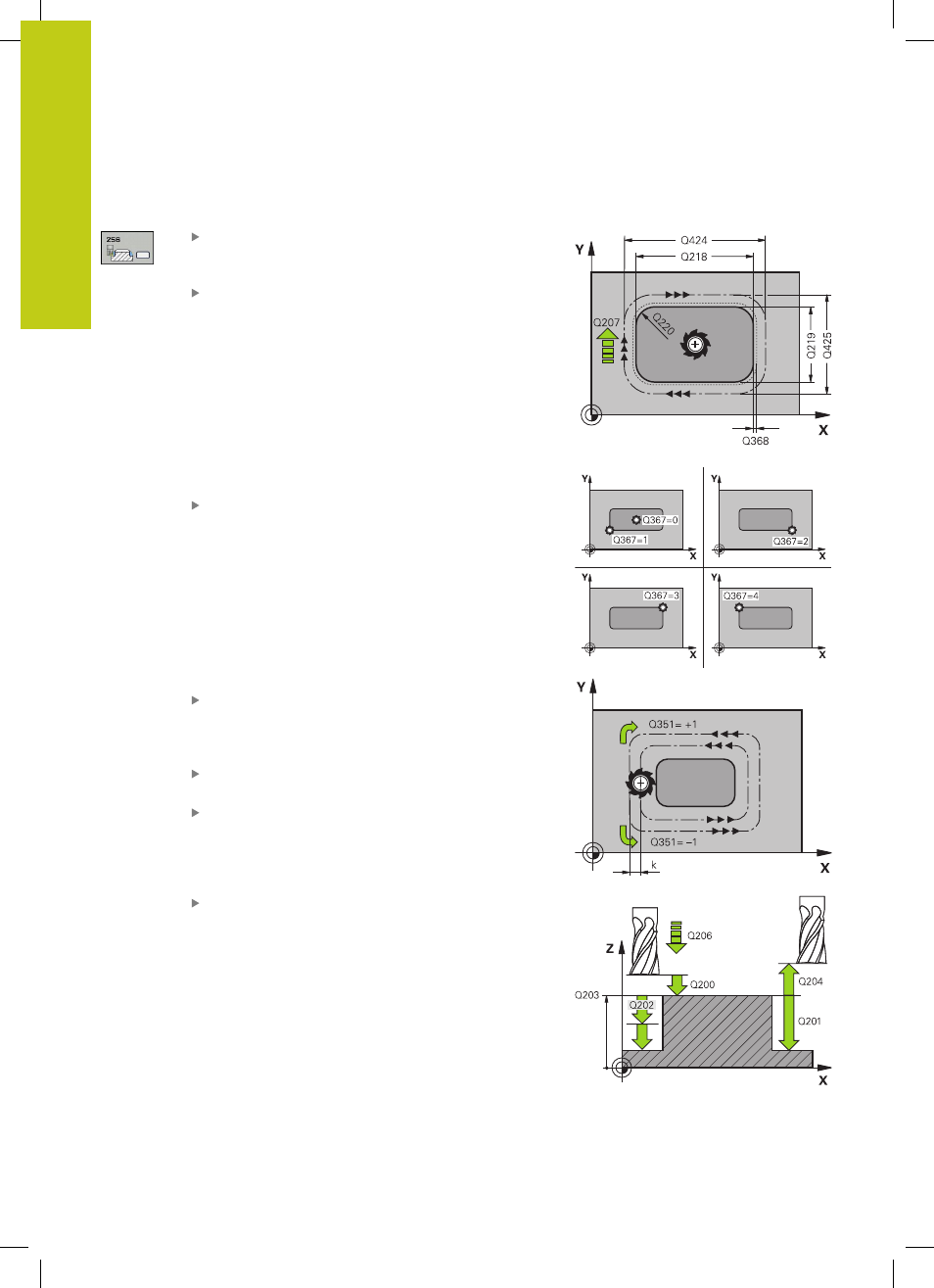

Parámetros de ciclo
Longitud lado 1 Q218: Longitud de la isla, paralela
al eje principal del plano de mecanizado. Campo de
introducción 0 hasta 99999.9999
Dimensión de la pieza en bruto, longitud lateral
1 Q242: longitud de la pieza en bruto de la isla,
paralela al eje principal del plano de mecanizado.
Introducir la
dimensión de la pieza en bruto,
longitud lateral 1 mayor a la longitud lateral 1.
El TNC ejecuta varias aproximaciones laterales,
si la diferencia entre la dimensión de la pieza
en bruto 1 y la dimensión final 1 es mayor a la
aproximación lateral permitida (radio de herramienta
x solapamiento de la trayectoria
Q370). El TNC
siempre calcula una aproximación lateral constante.
Campo de introducción 0 hasta 99999.9999
Longitud lateral 2 Q219: Longitud de la isla,
paralela al eje auxiliar del plano de mecanizado.
Introducir la
dimensión de la pieza en bruto,
longitud lateral 2 mayor a la longitud lateral 2.
El TNC ejecuta varias aproximaciones laterales,
si la diferencia entre la dimensión de la pieza
en bruto 2 y la dimensión final 2 es mayor a la
aproximación lateral permitida (radio de herramienta
x solapamiento de la trayectoria
Q370). El TNC
siempre calcula una aproximación lateral constante.
Campo de introducción 0 hasta 99999.9999
Dimensión de la pieza en bruto, longitud lateral
2 Q425: longitud de la pieza en bruto de la isla,
paralela al eje auxiliar del plano de mecanizado.
Campo de introducción 0 hasta 99999.9999
Radio de la esquina Q220: Radio de la esquina de
la isla. Campo de introducción 0 hasta 99999.9999
Sobremedida del acabado lateral Q368 (valor
incremental): Sobremedida de acabado en el
plano de mecanizado, que el TNC permite durante
el mecanizado. Campo de introducción 0 hasta
99999.9999
Posición de giro Q224 (absoluta): Ángulo que gira
el mecanizado completo El centro del giro está
en la posición en la que esté la herramienta en el
momento de llamar al ciclo. Campo de introducción
-360,0000 a 360,0000
